帝奥微重磅推出高性能同步降压DCDC-DIO6146

随着AI算力下沉、机器视觉普及和存储密度不断提升,不同功率等级的处理器、高速存储等核心负载,对电源提出灵活输出电流选型、高转换效率、快速瞬态响应、小体积高密度布局的严苛需求。

帝奥微近期推出的同步降压DC/DC——DIO6146,凭借COT恒定导通时间架构、8/8mΩ超低导通内阻及2mm × 3mm超小封装,在实现10A大电流输出的同时兼顾高效率、快速瞬态响应与完备保护,成为大电流应用的理想供电搭档!

DIO6146简介及主要参数

DIO6146是高集成度内置功率MOS管的同步降压DC-DC转换器,同封装完全兼容的情况下,可提供6A、8A、10A三档不同输出电流的版本。

DIO6146采用优化的COT(恒定导通时间)架构,兼顾优异瞬态响应与环路稳定性;集成低导通内阻功率MOSFET,有效降低开关转换损耗和导通损耗;支持QFN2*3-12超小封装,可实现紧凑高功率密度PCB设计。

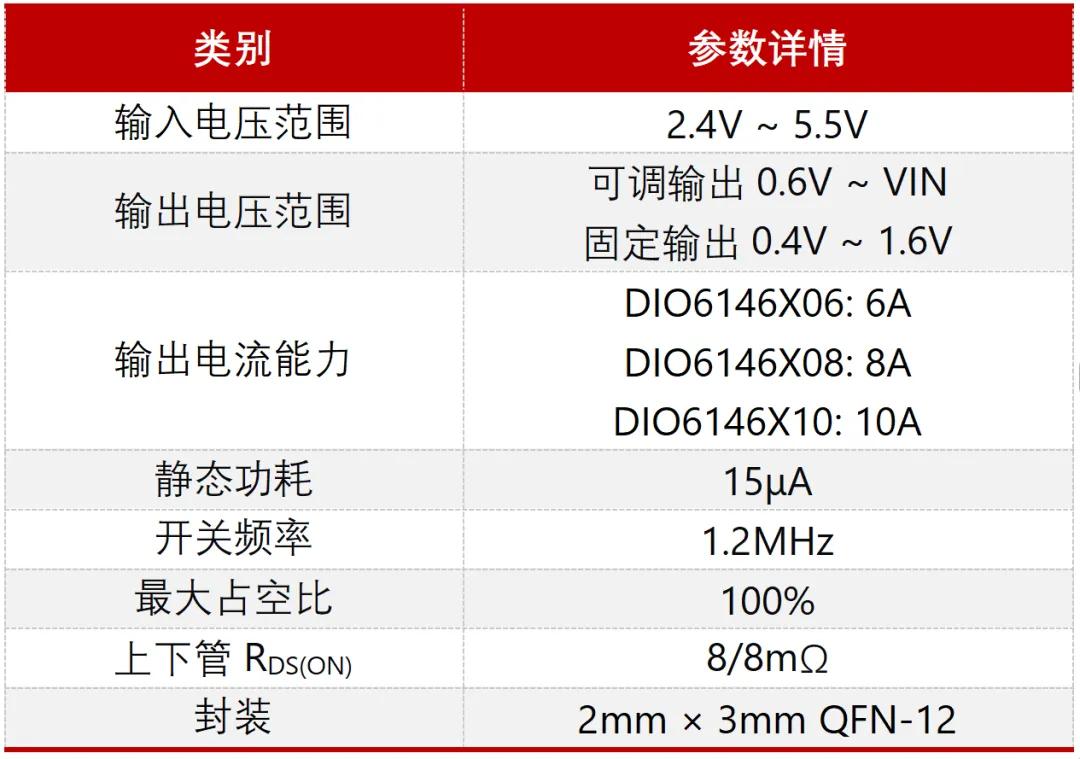

产品广泛适配AI计算板卡、光模块、高性能SSD、IPC网络摄像机、工业PC、工控模块、高端消费硬件等大电流应用场景。其核心参数如下:

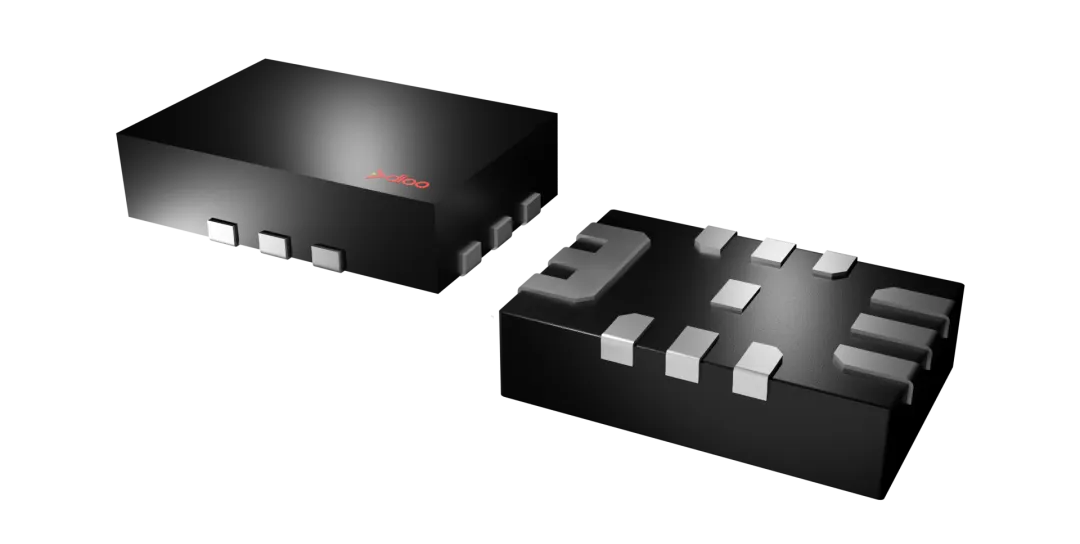

图1 封装QFN2*3-12

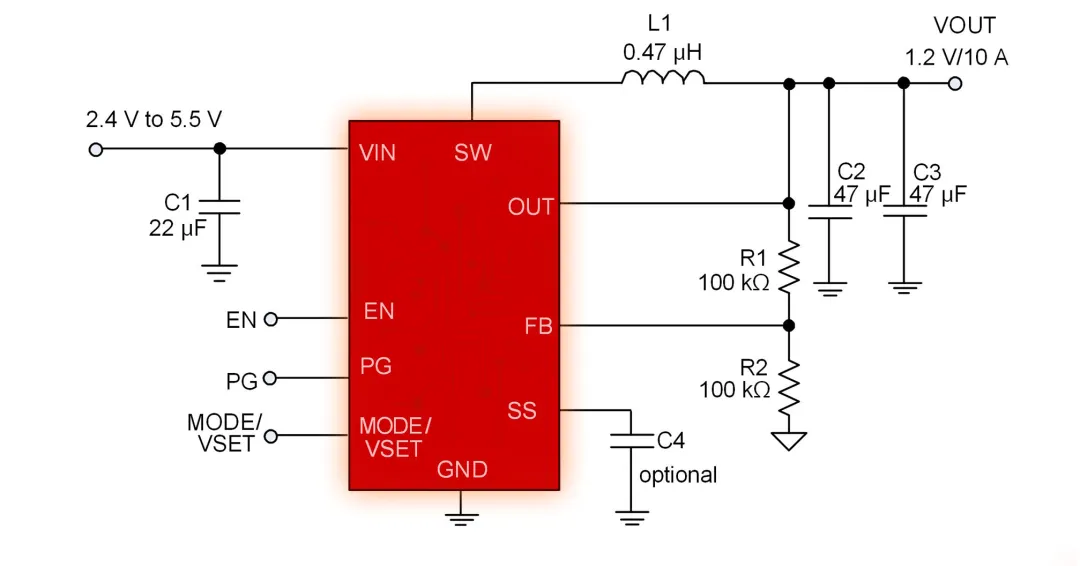

DIO6146应用框图

图2 封装QFN2*3-12

DIO6146性能解析

全负载区间高效率:重载大功率,轻载低损耗

DIO6146针对大电流设备“重载满功率运行 + 待机间歇工作”的混合工况进行双重优化,兼顾重载大功率输出与轻载省电需求:

  • 重载低导通损耗:内置低阻抗功率MOS,面对重载输出时,可有效降低导通损耗,最高效率可达94%以上(VIN=3.3V,VOUT=1.2V)。
  • 智能模式切换:用户可通过MODE引脚切换FPWM模式与PSM模式。在Auto模式下,重载维持1.2MHz固定PWM工作保障转换效率;轻载时自动切换PSM省电模式,低静态功耗,在设备休眠、待机场景下减少电量消耗。

DIO6146与行业竞品带载效率解析

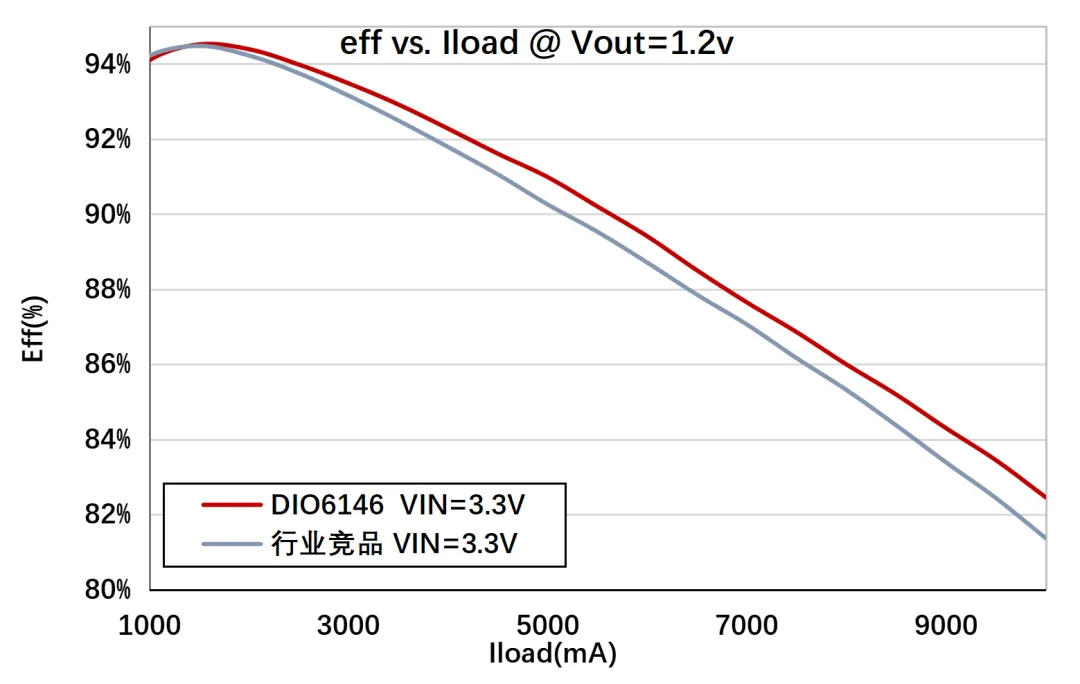

图3 DIO6146和行业竞品的效率对比曲线

低纹波输出,保障敏感负载稳定工作

由于AI处理器、高速存储、图像传感器对电源噪声十分敏感,纹波过高会引发数据读写异常、信号失真等问题。DIO6146在FPWM模式下,芯片维持1.2MHz固定开关频率,配合低ESR陶瓷电容可实现低纹波供电。

如下是DIO6146输出纹波特性表现,在VIN=3.3V,VOUT=0.9V,Iload=6A测试条件下,输出纹波仅有5mV。

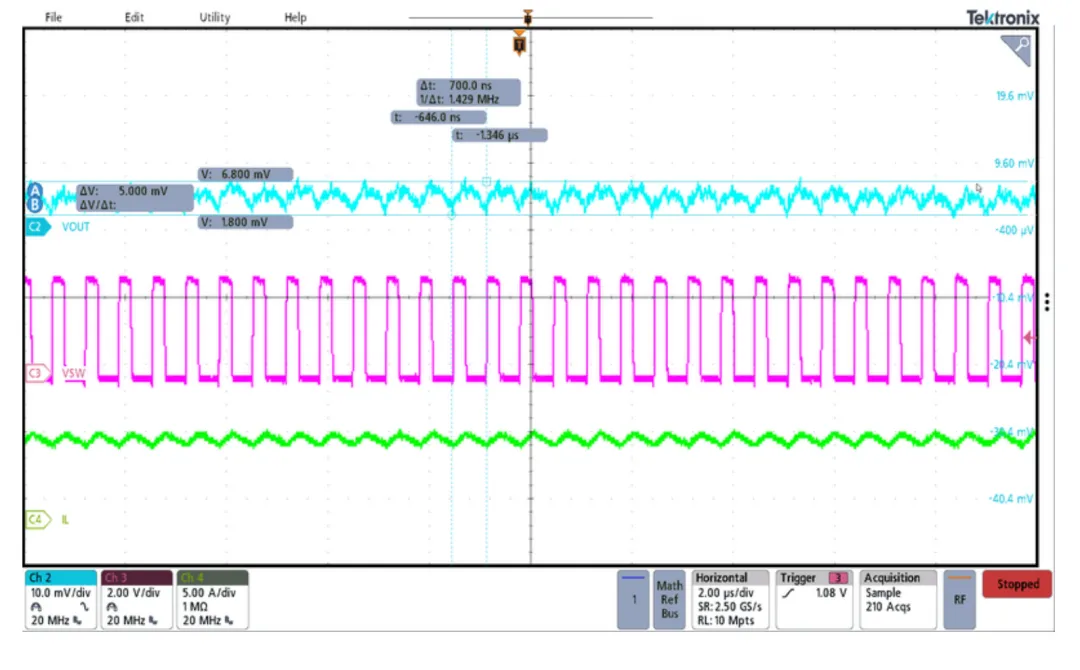

图4 DIO6146纹波

1.2MHz高频+COT架构:快速瞬态响应,守护核心电压

AI处理器、高端相机、SSD主控等核心电源轨在工作时往往伴随剧烈的负载突变,若DC/DC动态响应迟缓,电压跌落或过冲将直接影响系统稳定性。DIO6146采用优化的COT恒定导通时间架构,具有非常快的瞬态响应速度,负载突变时无需复杂外部补偿即可快速恢复输出电压。

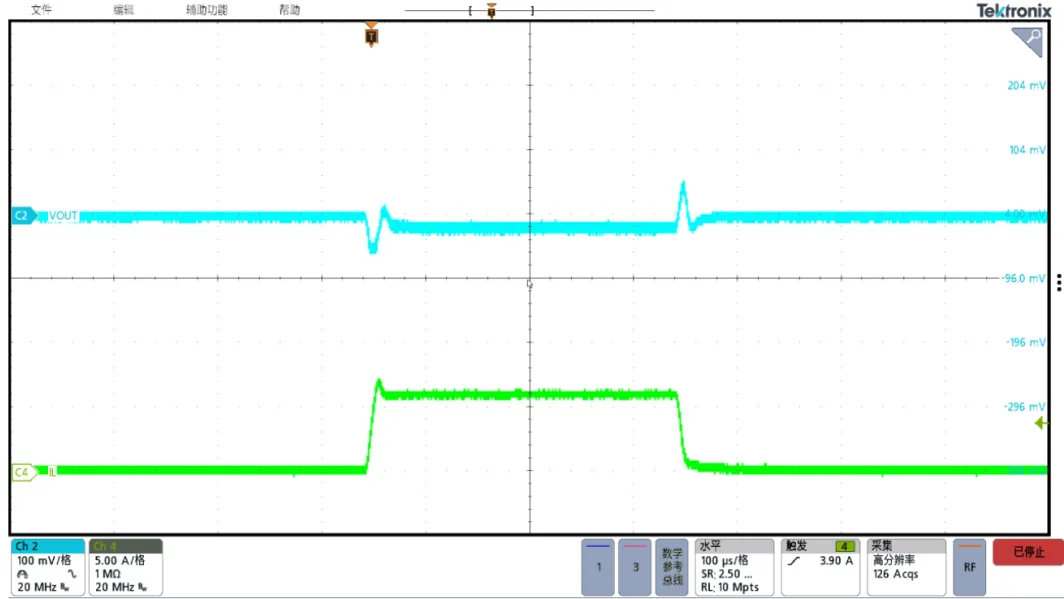

图5 DIO6146 Load Transient性能解析

100%占空比低压差运行+低静态电流:将电池电量发挥到极致

电池供电设备在电量即将耗尽时,输入电压会逼近DC/DC的输出电压,若DC/DC 此时无法完全导通,会造成输出电压跌落,提前触发系统关机,浪费宝贵电量。DIO6146支持 100%占空比,低压差下仍可持续供电;同时15μA的超低静态电流,可最大程度延长待机续航。

从PG到双模式短路保护:全维度守护系统可靠

DIO6146支持Power-Good指示,为系统上电时序与异常监测提供精准信号;支持供短路保护提供Hiccup(打嗝重启)与Latching(锁死)两种模式可选,分别适用于需要自动恢复与需要锁定故障的场景;同时集成可调软启动、过流保护、热关断及约5Ω输出放电功能,并支持外部工作模式控制,全方位保障系统安全可靠运行。

总结:DIO6146——大电流应用的“供电实力担当”

从8/8mΩ超低内阻支撑高效率转换、10A大电流输出,到COT架构带来快速动态响应,再到100%占空比低压差运行、完备保护特性,DIO6146以全维度性能优化,完美应对大电流DC/DC应用的核心痛点。其超小 QFN2*3_12 封装与高开关频率,进一步节省PCB Layout尺寸,适配高密度布局需求。

该产品现已支持送样及量产,有兴趣了解该产品更多参数细节,请联系:dioo-marketing@dioo.com
