智能眼镜重塑“看见”:毫秒级响应背后的闪存密码

10 月 8 日是世界视觉日(World Sight Day)。这一天,我们关注眼健康,也同时在眺望科技如何不断突破人类视觉的边界。从即时 AR 导航到 AI 实时翻译,智能眼镜正成为人类的“第二双眼睛”,重新定义我们看见世界的方式。

若要实现“所见即所得”的顺滑体验,智能眼镜的关键在于毫秒级唤醒与高可靠运行。如何在功耗、散热与空间三重限制下兼顾长续航与极速流畅体验,这对底层代码存储提出了极限要求。

以智能眼镜为代表的微型 AI 终端,正是华邦编码型闪存展现硬核实力的典型应用。华邦依托包含低功耗 NOR Flash 与大容量 NAND Flash 在内的全系列编码存储方案,凭高带宽、超低功耗、微型封装及高可靠性等综合优势,从可穿戴设备、边缘 AI 到车载终端,筑牢底层存储根基。

高带宽与极速唤醒,兼具极致能效

代码与配置参数的快速读取,是设备极速唤醒的根基。华邦从传输速率、电源管理与大容量扩容多维发力:

华邦 NOR Flash 支持Dual SPI、Quad SPI、QPI 及Octal 接口,可实现高速数据访问与就地执行(XIP)。借助 XIP,处理器可直接从 Flash 取指运行,无需将代码搬运至 RAM,省去传统方案中的数据加载环节;配合最高8-bit同步字节数据带宽传输,速度可高达400 MB/s,显著缩短启动与唤醒时间,支撑毫秒级响应。

针对不同的系统供电架构,华邦提供 1.8V 低电压闪存,以及业界领先的 1.2V 超低电压 QSPI NOR 闪存系列。配合低至零点几微安(Sub-µA)的掉电电流,完美契合长效休眠、随时唤醒的可穿戴需求。

面对 AI 算法模型的不断膨胀,华邦 Serial NAND Flash(涵盖 QSPI 与 Octal NAND)提供512Mb 至 8Gb 的大容量扩容支持。以 W35N Octal NAND 系列为例,其在连续读取模式下最高传输可达 240MB/s,为高频度的复杂系统引导与无线固件升级(OTA)提供了兼具大容量与高速度的支撑。

1.2V QSPI NOR 闪存

微型封装与高可靠性,保障无感佩戴

空间受限与高负载发热是边缘端设备的普遍痛点,华邦编码型闪存通过封装创新与品质保证提供强力支撑:

针对微型可穿戴设备的空间限制,华邦可提供 WLCSP(晶圆级芯片封装) 和 USON(超小型无引脚封装) 等多种轻薄封装选项,能够灵活嵌入镜腿等极其狭小空间,大幅释放 PCB 布局空间。针对 Serial NAND 产品,华邦硬件级集成错误修正码(ECC)与坏块管理查找表(BBM LUT),可在读写时实时维护数据完整性,保障核心代码与系统配置的可靠读取。

针对需要更高可靠性等级的应用,华邦还可提供工业级宽温选项,确保终端在严苛热环境下依然保持稳定运行。

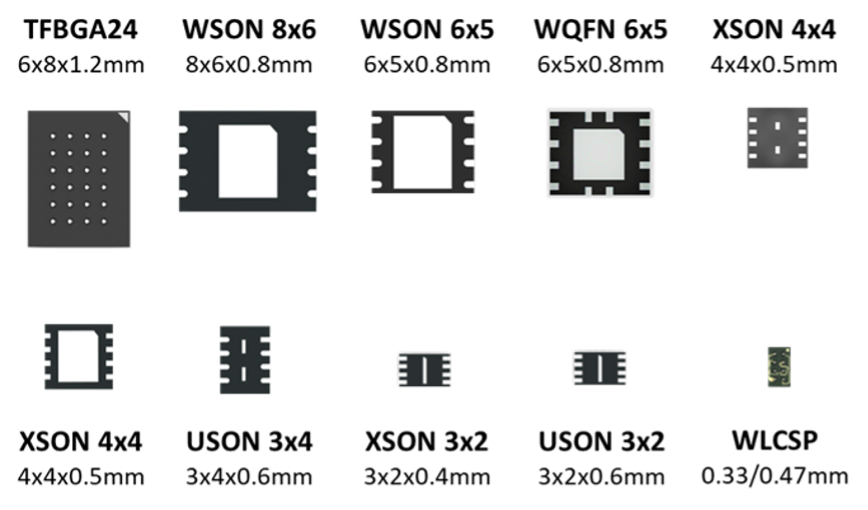

常见封装尺寸

智能视觉体验的跨越,离不开底层代码存储芯片的持续进化。作为全球代码存储闪存领域的领导者,华邦电子将持续以更高能效与更稳健的闪存技术创新,赋能更敏锐、更持久的智能终端,共同重塑我们看见未来的方式。

文章来源:华邦电子
