当前，汽车智能化已从座舱延伸至全车灯光系统，贯穿式尾灯、数字交互格栅灯和动态转向灯不仅成为车型辨识度的核心元素，更承担着行车安全与行人交互的重要角色。然而，绚丽动态效果的背后，工程师面临三重挑战：有限PCB空间内如何实现多通道独立控制？高密度布局下如何优化散热设计？当MCU或通信异常时，灯光系统如何确保不失效？
针对这些行业痛点，美芯晟推出一款12通道高性能线性尾灯驱动芯片MTQ60112。芯片每个通道可独立控制，单通道电流高达100mA，VDD供电电压20V，支持8-BIT模拟调光和12-BIT PWM调光，可实现细腻的动态灯光效果。
芯片集成UART通信接口，速率高达2MHz，单总线可控制多达16个设备，轻松应对复杂灯控架构。内置可编程EEPROM，支持多种应用场景的灵活配置；集成FAIL-SAFE失效防护机制，在MCU或通信异常时自动进入安全状态，确保灯光不失控。同时具备完整的诊断保护功能，涵盖LED开路/短路、单颗LED短路诊断及过温保护等，全面覆盖车规安全要求。
MTQ60112采用带散热焊盘的E-TSSOP24封装，适用于汽车尾灯、格栅灯、动态转向灯、日行灯、位置灯等场景，以高安全、高性能、高集成三大特性，助力车灯厂商在严苛车规标准下，兼顾炫目科技与行车安全。
产品特性
符合AEC-Q100标准：
▷ 温度等级1（-40°C ~ +125°C）
- 宽电源电压：4.5V ~ 20V
12通道高侧电流输出，单通道高达100mA：
▷ 输出电压高达20V
▷ 2位全局，6位独立电流设置
▷ 电流精度≤±5%@5mA~100mA
▷ 低压降：750mV@100mA
- 支持频率高达20.8kHz的12-BIT独立PWM调光
- 支持线性及指数调光方式
- PWM相移调光
内置UART通信接口，频率高达2MHz
▷ 单颗芯片可提供16个物理地址
▷ 一个UART总线最多可连接16个IC
▷ 单帧支持12 Bytes数据
▷ 5V LDO为CAN收发器供电
具备多种保护和诊断措施：
▷ 可编程FAIL-SAFE状态
▷ 输出开路保护
▷ 输出短路保护
▷ 单颗LED短路保护
▷ 可编程低压告警
▷ 用于故障指示的ERR引脚
▷ 看门狗和CRC校验
▷ 8-BIT ADC用于引脚电压检测
▷ 过温保护
- 采用E-TSSOP24封装
技术亮点

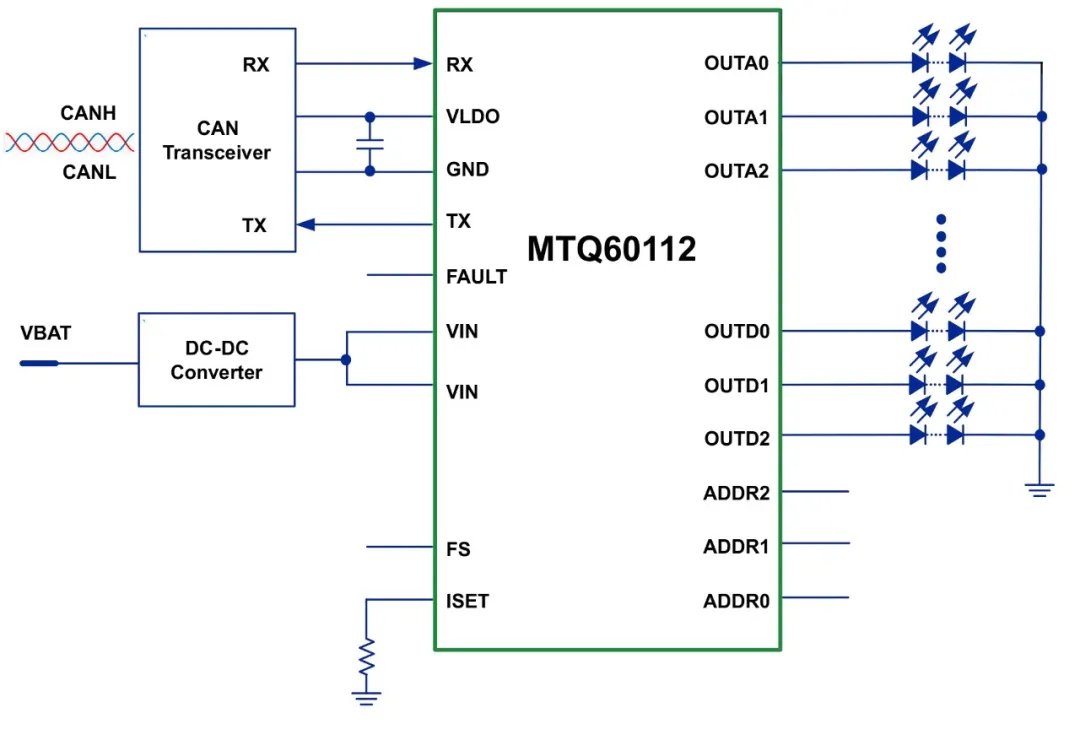

12通道高精度调光

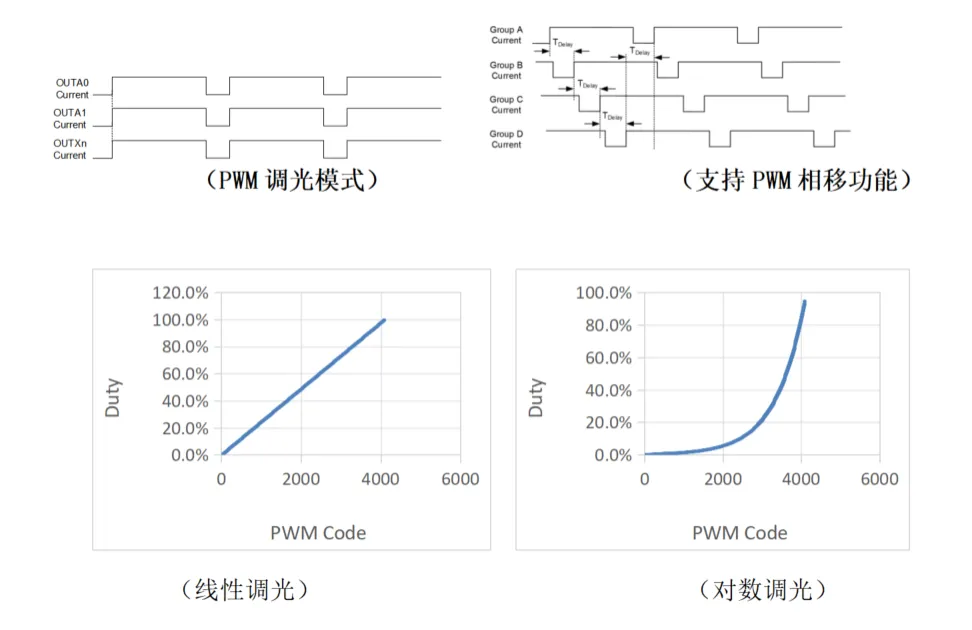

MTQ60112提供12通道高达100mA高侧LED电流输出, 支持8-BIT模拟调光和12-BIT PWM调光，支持PWM相移功能，取得良好的EMI效果，可实现线性和对数两种调光曲线。通过MCU设置通道电流和PWM占空比的方式可实现高精度的LED调光输出。
Fail-Safe失效防护
MTQ60112内置可独立运行的FAIL-SAFE失效防护模式。在与MCU通信中断时（如接口电缆意外断开），芯片通过触发看门狗机制自动进入失效防护模式，加载EEPROM中的预设配置，保持各输出通道的基本开关控制功能，确保灯光安全不失效。该模式还支持系统在无MCU场景下独立运行——通过预编程EEPROM完成预设灯光效果，LED通断状态可通过FS引脚控制。
全面诊断保护功能
MTQ60112对供电电压、电流输出和结温具有全面的诊断覆盖，包括UVLO、LED开路保护、LED短路保护、单颗LED短路保护、OTP等。在正常状态下，芯片可检测所有故障并通过ERR或FLAG寄存器向主控上报状态。除电源欠压及过温保护外，芯片本身不主动采取动作，由主控制器负责处理故障响应（如多次重试，若错误仍存在则关闭输出）。芯片还支持OTR功能——开启后，当芯片温度过高时，输出电流幅值随温度升高自动下降，防止热失效，确保在极限工况下的系统可靠性。

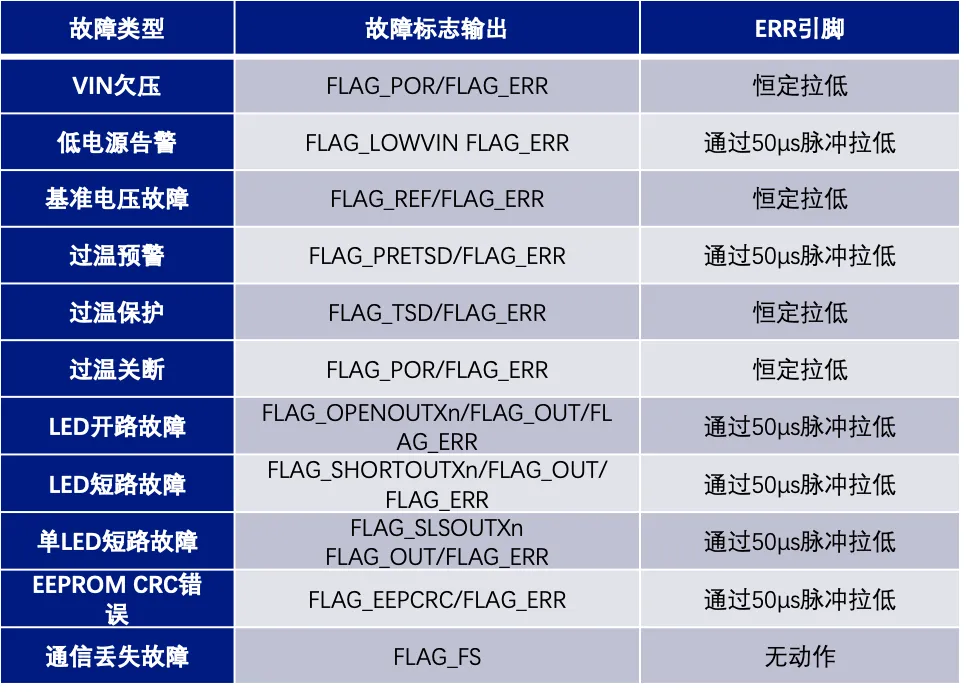

Normal状态下的诊断功能列表

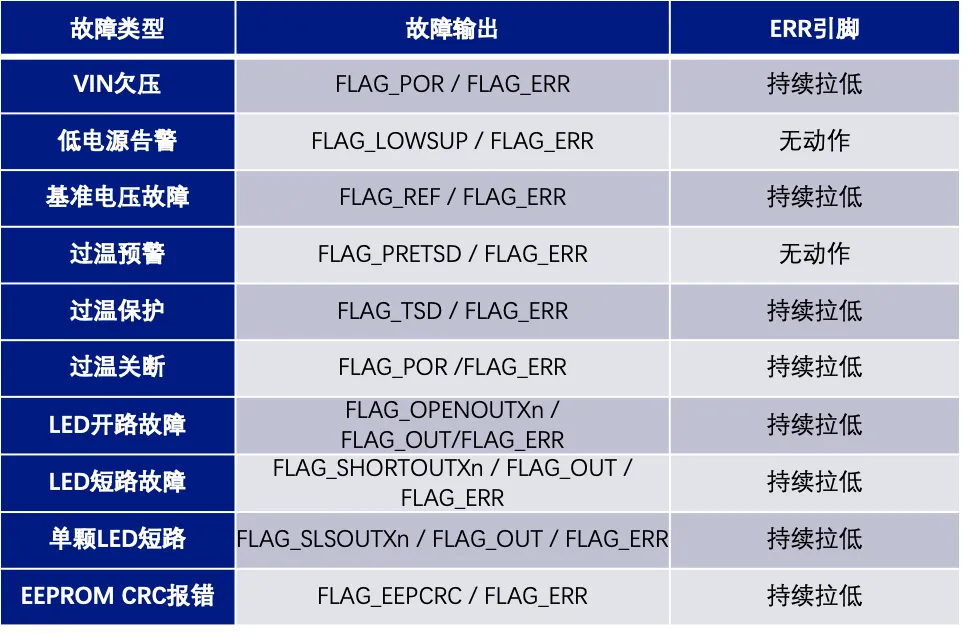

FAIL-SAFE状态下诊断功能列表
*本文提及的测试结果为实验室条件下得出，实际产品视应用环境和批次差异，可能会存在不同，美芯晟科技保留最终解释权。
文章来源：美芯晟
