新的表面贴装型 TVS 系列可提供 7000 W 的峰值脉冲功率和低平坦的钳位电压，以保护敏感的汽车集成电路，同时减少元件数量
Littelfuse 公司（NASDAQ：LFUS），今日宣布推出 TP7.0SMD-XC 系列汽车用瞬态电压抑制（TVS）二极管，首款型号为 TP7.0SMD24CA-XC。新系列采用先进的折返技术，可在紧凑的表面贴装封装内承受高达 7000 W 的峰值脉冲功率，从而实现极低且平坦的钳位电压。
围绕绝对最大额定值（AMR）较低的敏感集成电路构建的汽车电子系统，需要钳位电压非常接近电路工作电压的保护元件。传统 TVS 器件通常无法单独达到如此低的钳位水平，使得设计人员需将多个器件串联起来，从而增加了保护方案的成本、复杂性和电路板空间。
TP7.0SMD24CA-XC 在单个 DO-214AB（SMC）封装内实现低而平坦的 24 V 钳位电压和高达 7000 W 的峰值脉冲功率，这是 Littelfuse 首次在 SMC 器件中将这种级别的浪涌能力与折返钳位性能相结合。这一成果为工程师在保护低 AMR IC 方面提供了更大裕量，同时仍能满足汽车 12 V 和 24 V 跨接启动的合规要求。
主要特性与优势：
- 紧凑 SMC 封装内可承受高达 7000 W 的峰值脉冲功率（10/1000 µs 波形）
- 24 V 钳位电压，具备折返特性，钳位响应低而平坦
- 减少乃至省去串联的 TVS 器件，降低物料清单（BOM）成本并节省电路板空间
- 支持选用额定电压更低的 MOSFET，同时仍满足汽车应用要求
- 通过 AEC-Q101 认证并具备 PPAP 能力，保障汽车用可靠性
- 工作结温范围宽，达 -65℃ 至 175℃
- 符合 IEC 61000-4-2 标准的 ESD 保护能力高达 30 kV（空气放电/接触放电），并为数据线提供符合 IEC 61000-4-4 标准的电快速瞬变（EFT）保护
- 采用无铅哑光锡镀层，无卤，符合 RoHS 要求
专为简化 12 V 与 48 V 电池保护而设计
TP7.0SMD-XC 系列面向汽车 12 V 电池系统，包括区域控制器（ZCU）、防反接保护电路以及高级驾驶辅助系统（ADAS）。与传统 TVS 器件串联使用时，该系列还可将低钳位保护拓展至 48 V 电池系统，使设计人员能够：
- 以单一器件满足 12 V 和 24 V 跨接启动的合规要求
- 借助串联 TVS 配置，将低钳位保护拓展至 48 V 系统
- 相较多元件保护方案，减少元件总数
“TP7.0SMD-XC 系列采用先进的折返技术，实现了传统 TVS 器件难以企及的极低钳位电压，同时仍可通过汽车跨接启动合规测试，” Littelfuse 产品营销总监 Charlie Cai 表示，“这为客户保护绝对最大额定值较低的敏感 IC 提供了充足裕量，既能减少元件数量，甚至可以指定额定电压更低的 MOSFET，而不会牺牲汽车用可靠性。”
目标市场和应用：
- 汽车 12 V 电池系统
- 区域控制器（ZCU）
- 防反接保护电路
- 高级驾驶辅助系统（ADAS）
- 48 V 电池保护（与传统 TVS 器件串联使用）
- I/O 接口与 VCC 总线保护

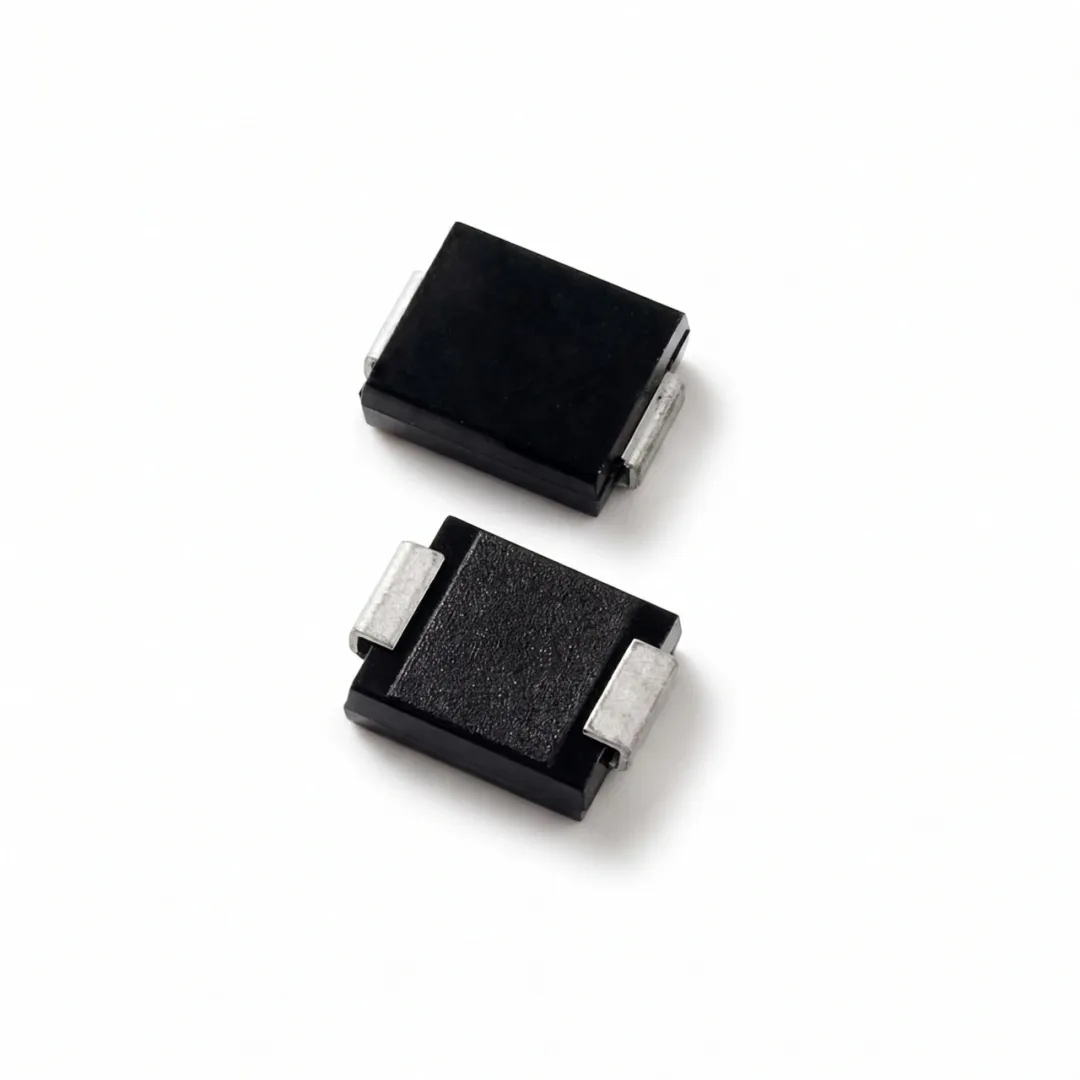

图 1.TP7.0SMD-XC 系列汽车用瞬态电压抑制二极管
TP7.0SMD-XC 系列汽车用 TVS 二极管常见问答
1. TP7.0SMD-XC 与传统汽车用 TVS 二极管有何不同？
该系列采用先进的折返技术，可实现比传统 TVS 器件更低、更平坦的钳位电压，同时仍能在单个 SMC 封装内承受高达 7000 W 的峰值脉冲功率。
2. TP7.0SMD-XC 系列能否用于 48 V 系统？
可以。与传统 TVS 器件串联使用时，可将保护能力拓展至 48 V 电池应用。
3. 该系列通过了哪些汽车用认证？
TP7.0SMD-XC 系列通过 AEC-Q101 认证并具备 PPAP 能力，结温工作范围为 -65℃ 至 175℃。
4. 该系列提供哪些 ESD 与 EFT 保护？
符合 IEC 61000-4-2 标准，ESD 保护能力高达 30 kV（空气放电与接触放电）；并为数据线提供符合 IEC 61000-4-4 标准的电快速瞬变（EFT）保护。
5. TP7.0SMD-XC 系列是否与 Littelfuse 现有设计方案兼容？
兼容。该系列可与 Littelfuse 现有 TVS 产品组合配合使用，主要面向汽车 12 V 电池系统保护。
供货情况
TP7.0SMD24CA-XC 提供卷带封装，每卷 3,000 只。样品可通过 Littelfuse 全球授权经销商获取。如需了解 Littelfuse 授权经销商名单，请访问Littelfuse.com。
更多信息
更多信息请访问 TP7.0SMD-XC 系列产品页面。如需获得 Charlie Cai 的技术支持，请访问 Littelfuse 网站，或直接联系 CCai@littelfuse.com。
