家用呼吸机是一种通过持续正压气流支撑上呼吸道的医疗设备，具有无创、便捷、疗效显著等优势，已成为阻塞性睡眠呼吸暂停的一线治疗手段，随着健康意识提升，市场需求快速增长。
一台家用呼吸机投入运行，压力与流量不仅是设备运行的核心参数，更直接关系到压力闭环控制、呼吸状态判断、漏气补偿与异常工况识别。能否精准捕捉细微压差，兼顾长期稳定性与系统集成效率，是呼吸机气路监测的关键命题。
着眼市场需求，依托MEMS技术沉淀，敏芯股份全资子公司灵科传感推出LIMSC系列MEMS差压传感器，面向医疗呼吸机的压力/流量感知场景，为气路监测构筑更为可靠的感知底座。
微小压差精准感知

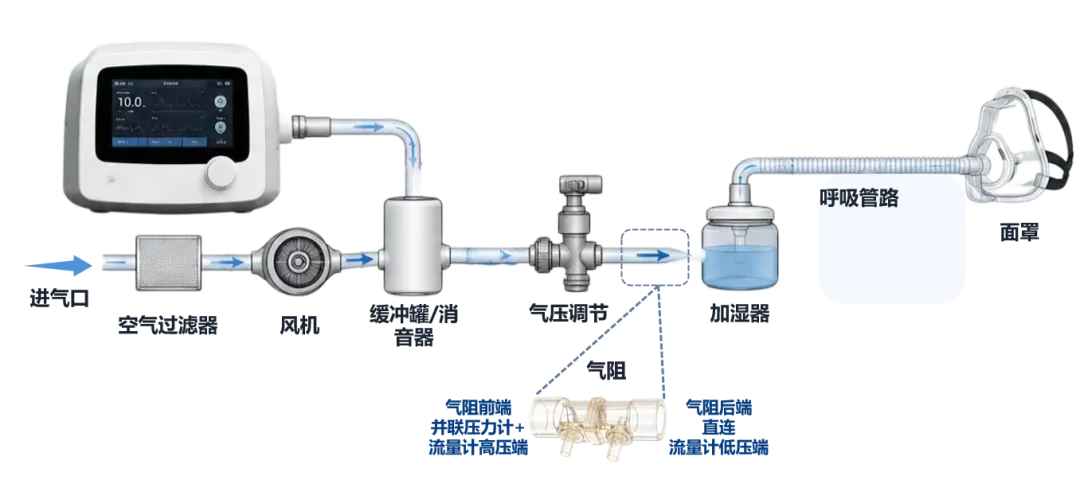

在呼吸机中，压力与流量检测对应两大核心需求：
- 流量检测：通过测量气阻前后的压差推算气体流量，为吸呼气状态判断以及漏气检测与补偿提供数据基础。
- 压力检测：通过监测风机后端、阀前阀后以及患者端的气路压力，帮助系统稳定维持设定压力，并及时识别堵塞、泄漏等异常压力变化。
针对不同的检测位置，单一量程难以同时兼顾“微小压差的识别能力”与“较宽的压力覆盖范围”。为此，灵科传感LIMSC系列压力传感器以500Pa与5kPa双量程及数字、模拟两种输出方式，覆盖呼吸机流量与压力监测场景。
覆盖关键气路节点

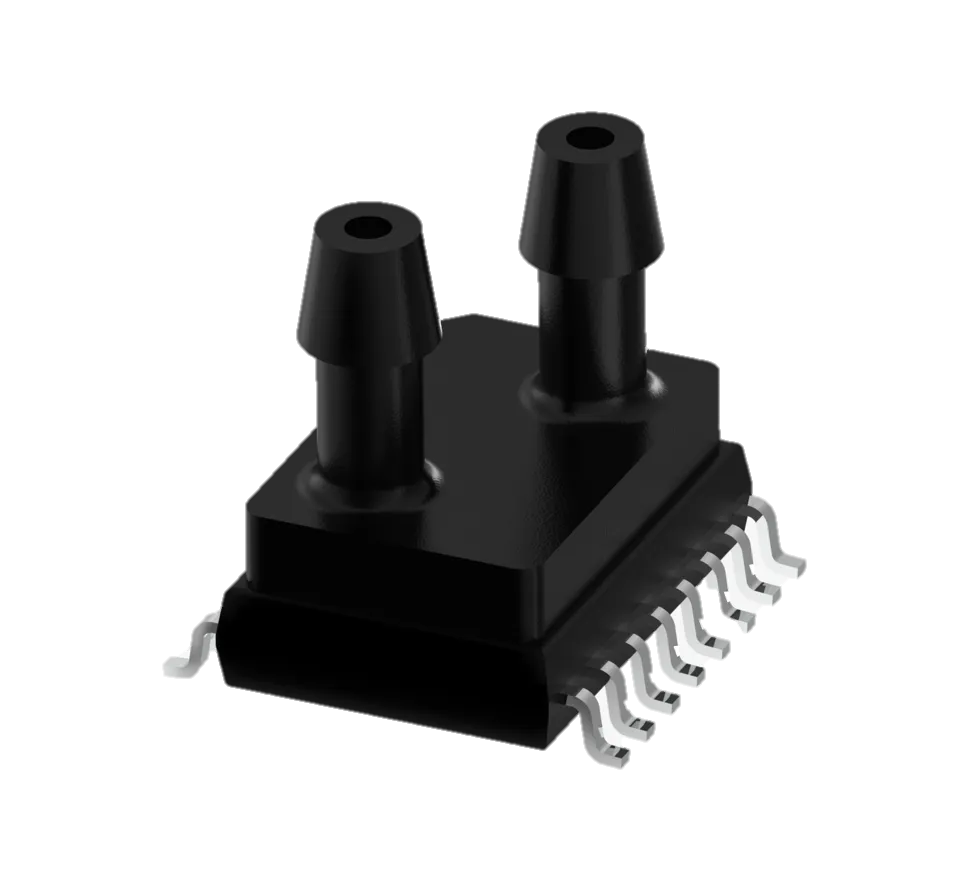

LIMSCDULPCNS4-01C001：500Pa 差压传感器
量程0～500Pa，面向微小压差检测需求，适用于气阻前后压差测量、低压差流量监测以及患者端压力细微变化感知。
在呼吸机应用中，它可有力支撑：
• 呼吸流量精准计算
• 吸气/呼气状态判断
• 面罩及管路漏气检测
• 患者端低压变化监测

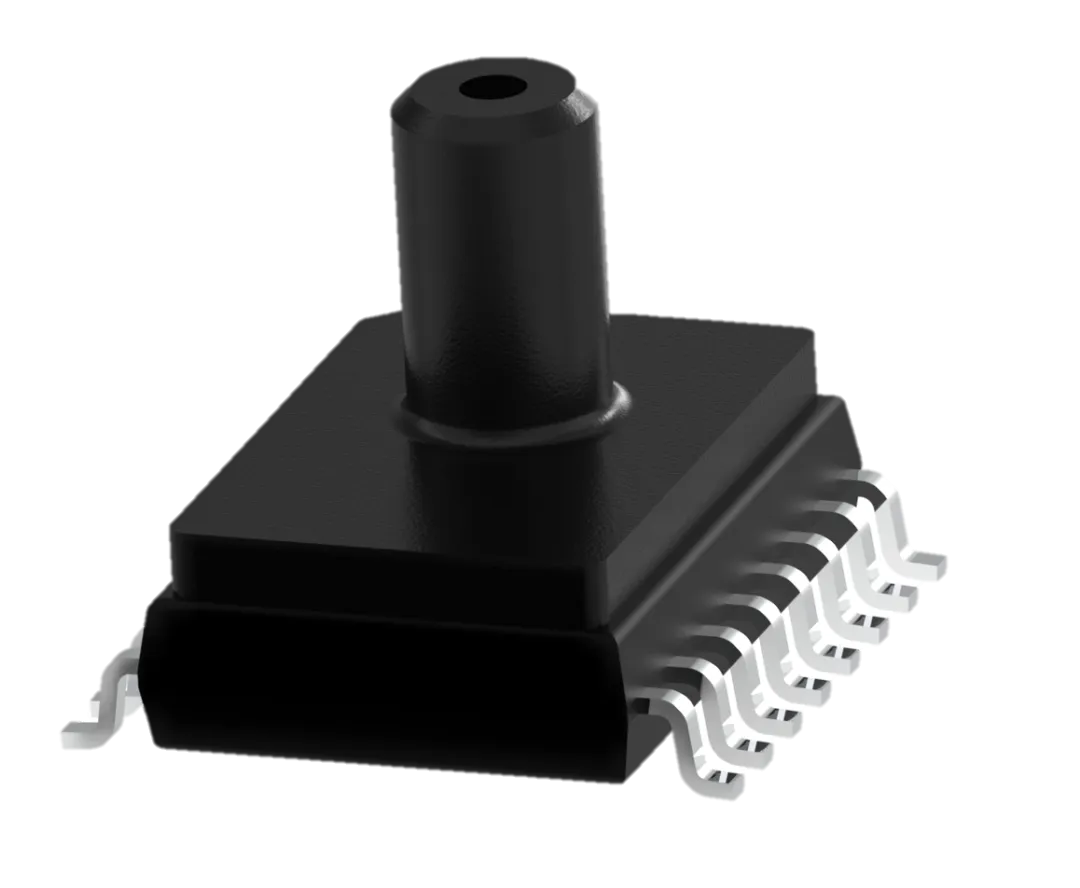

LIMSCG01PCNS4-02C001：5kPa 差压传感器
量程0～5kPa，覆盖更宽的气路压力变化，适用于呼吸机内部压力监测与闭环控制。
典型应用位置包括：
• 风机后端压力反馈
• 阀前、阀后压力或压差监测
• 气路正压、负压检测
• 管路堵塞与泄漏状态识别
• 输出压力控制与过压保护

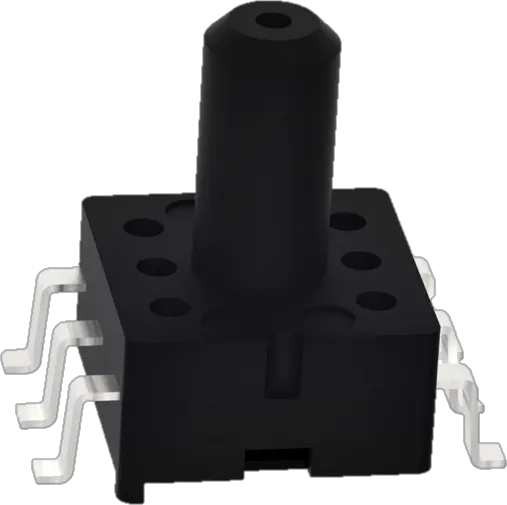

LIMSCG02PRNS3-01C001：5kPa 模拟表压
量程0～5 kPa G，采用压阻式敏感芯片与信号调理ASIC，5 V供电时输出0.5～4.5 V比例模拟信号。主要面向呼吸机气路压力检测，单气嘴连接取压点，输出端接入整机ADC。
• 面向5 kPa低压测量，阶段性监控表现优于规格书边界
• 综合精度规格为±2.5%FS
• 响应时间不大于10 ms
• SOP6单气嘴封装，较SOP16方案更具空间优势
LIMSCG02PCNS5-01C001：5kPa 数字表压
量程0～5 kPa G，采用压阻式敏感芯片与专用信号调理ASIC，支持1.8～3.6 V供电，通过I²C接口直接输出校准后的压力与温度数据。SOP6单气嘴封装体积更小，主要面向呼吸机气路压力检测。
• 全量程范围内相对精度±1%FS
• 压力24 bit ADC、温度15 bit ADC
• 待机电流典型值0.27 μA，转换时间8～16 ms
• SOP6单气嘴封装，较SOP16电容式数字方案体积更小、价格更具优势
• 产品已实现量产，适合注重性价比且需要数字通信的呼吸机项目
500Pa电容式产品专注微小压差与流量检测，5kPa电容式产品承担高精度压力与压差监测；两款SOP6封装5kPa压阻式表压产品分别提供比例模拟与I²C数字输出，为不同整机接口和成本需求提供补充选择。
多型多景灵活适配
对呼吸机而言，传感器的价值不止于输出一个压力数值，更在于为控制系统持续提供稳定、可用的反馈信号。500 Pa电容式数字差压产品聚焦微小压差变化，5 kPa电容式数字差压产品高精度覆盖更宽的压力与压差变化。此外，5 kPa压阻式系列产品则具SOP6小型封装、I²C/模拟输多方式输出和更具竞争力的价格，服务于注重性价比的压力检测项目。

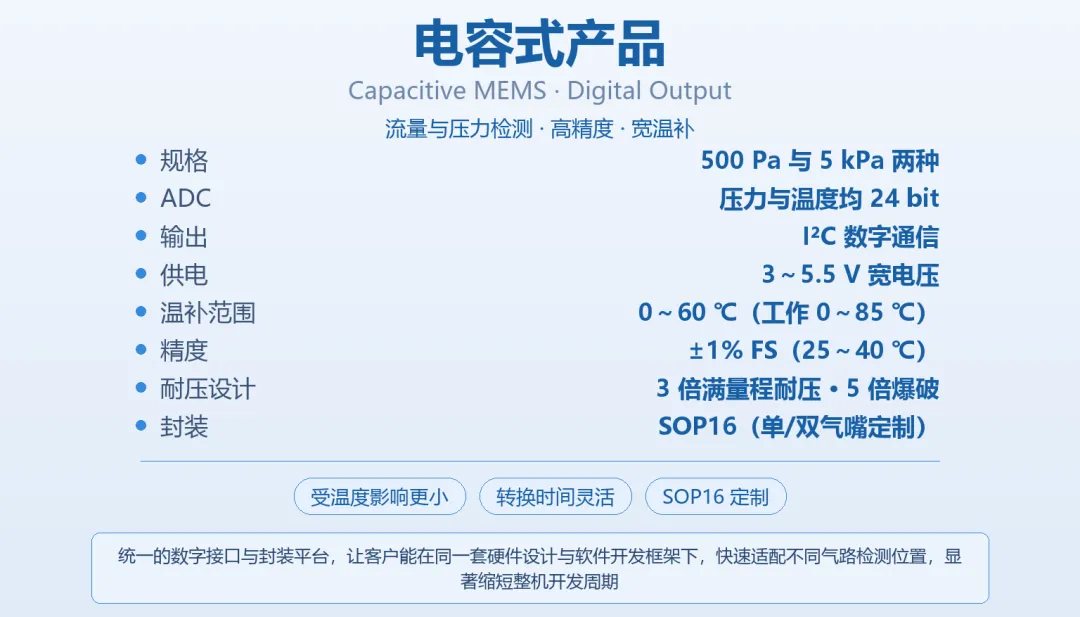

电容系列数字差压产品
500Pa与5kPa数字电容差压产品基于电容式MEMS差压芯片与专用信号调理ASIC构建。压力敏感元件将压差转换为原始电信号，ASIC完成信号放大、温度补偿与线性度校正，再通过I²C接口输出校准后的数字压力值，可降低客户后端信号处理与标定开发负担，电容产品受温度影响小，更具温度优势。

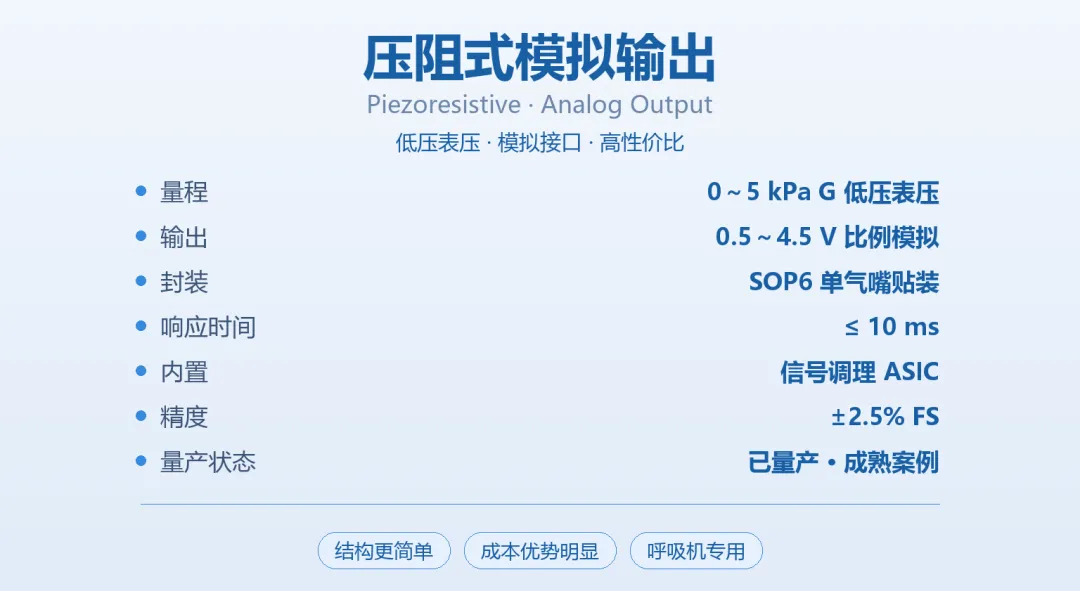

压阻系列模拟表压产品
LIMSCG02PRNS3-01C001采用压阻式敏感芯片与信号调理ASIC。原始信号经过放大、温度补偿与线性度补偿后，形成与施加表压对应的比例模拟电压。相较采用电容式MEMS、I²C输出和SOP16封装的数字差压产品，该产品采用压阻式方案、0.5～4.5V比例模拟输出和SOP6单气嘴封装，适合整机已有ADC采集通道、对数字接口和高精度要求相对较低且更关注成本的呼吸机项目。

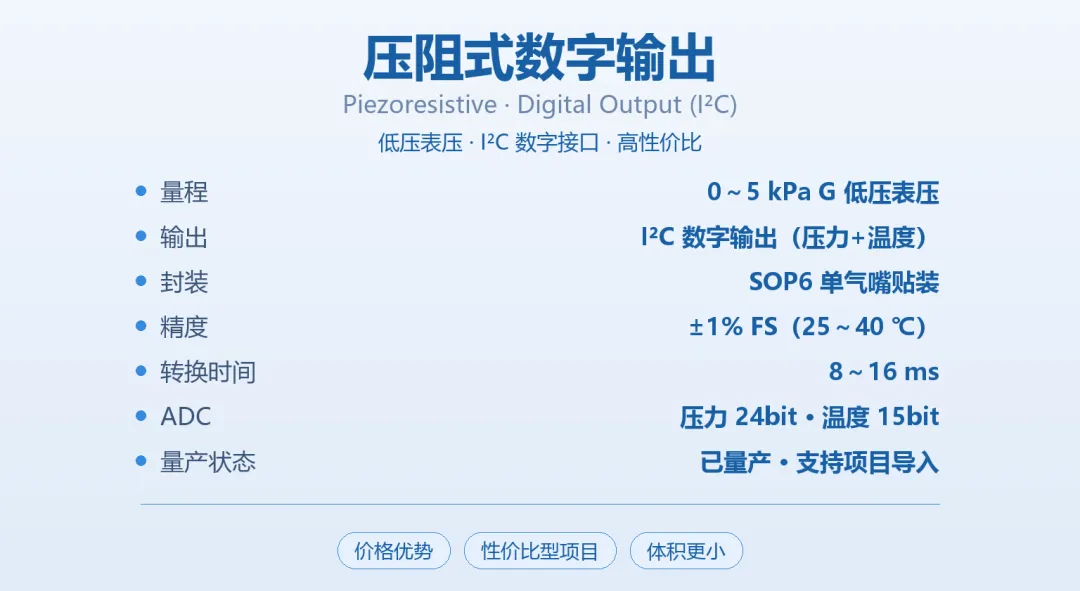

压阻系列数字表压产品
LIMSCG02PCNS5-01C001采用压阻式敏感芯片与专用信号调理ASIC，内置24bit压力ADC与15bit温度ADC，完成压力校准和温度补偿后，通过I²C接口输出压力与温度数据。相较SOP16电容式数字差压产品，SOP6单气嘴封装体积更小、价格更具优势，适合需要数字接口并兼顾成本的呼吸机压力检测项目。
技术积淀赋能未来
在流量检测端，500Pa产品能够敏锐捕捉较小的压差变化，为呼吸波形识别和漏气补偿提供数据支撑；在气路压力检测端，5kPa产品可覆盖较大的压力变化，为风机控制、阀门调节及异常状态判断提供实时反馈。
依托电容式与压阻式MEMS感压技术、专用ASIC调理、数字与模拟输出及灵活封装设计，LIMSC系列产品可兼顾家用呼吸机对微小压差检测、压力闭环、整机接口适配与成本控制的综合需求。
未来，灵科传感将继续发挥在MEMS芯片设计、信号调理与传感器集成上的技术沉淀，为医疗设备客户提供稳定可靠、易于集成、支持定制的压力传感解决方案。
