在ADAS传感器、ECU配电、车窗控制、座椅通风及灯光系统等应用中，多路负载的稳定驱动不仅关系到整车用电效率，也对故障诊断与系统安全提出了更高要求。面向不同功率等级的车载负载需求，推出HD80504Q、HD80804Q和HD81204Q四通道智能高边开关，集成电流检测、可调限流、多重诊断及完善保护功能，以统一架构覆盖1A至2A负载，为汽车车身舒适系统与智能配电提供更加灵活可靠的解决方案。
核心特性
1. 四通道独立驱动，覆盖多档负载需求
三款器件均集成4个独立高边输出通道，采用SSOP16PP封装，兼容3.3V/5V CMOS控制，HD80804Q另有SSOP14PP封装版本可选。HD80504Q、HD80804Q、HD81204Q的每通道额定电流分别为2A，1.5A，1A，可覆盖不同功率等级的车载负载。
2. 4V～28V宽电压工作，支持深冷启动
全系列推荐工作电压为4V～28V，供电绝对最大额定值为35V，并支持低至2.85V的深冷启动工况，适应12V汽车供电系统中的电压波动。
3. 外部电阻可调限流，提升系统可靠性
通过ILIM引脚和外部电阻配置限流等级。HD80504Q、HD80804Q和HD81204Q的最大过流限制典型值分别为20A、12A和7.5A，可抑制负载浪涌，并保护芯片、线束、连接器及负载。
4. 单个CS引脚实现电流检测与多重诊断
通过SEL0、SEL1选择诊断通道，CS引脚可输出与负载电流成比例的模拟信号，并报告过载、对地短路、关闭状态负载开路、输出对VCC短路及过压等异常。多个器件的CS输出还可共用一个MCU ADC通道。
5. 完善保护机制，支持两种故障恢复策略
全系列集成欠压、过流、动态过温、热关断、感性负载负压钳位、地线或电源丢失、电池反接及ESD保护。通过FaultRST引脚，可配置自动重试或锁存关断模式。
6. 车规级设计，兼顾低功耗与配置安全
三款产品均标称符合AEC-Q100 Grade 1，工作环境温度覆盖−40°C～125°C；25°C时待机电流典型值仅为0.01μA。内部校验机制可自动纠正单比特错误，并在严重配置异常时禁止功率输出。

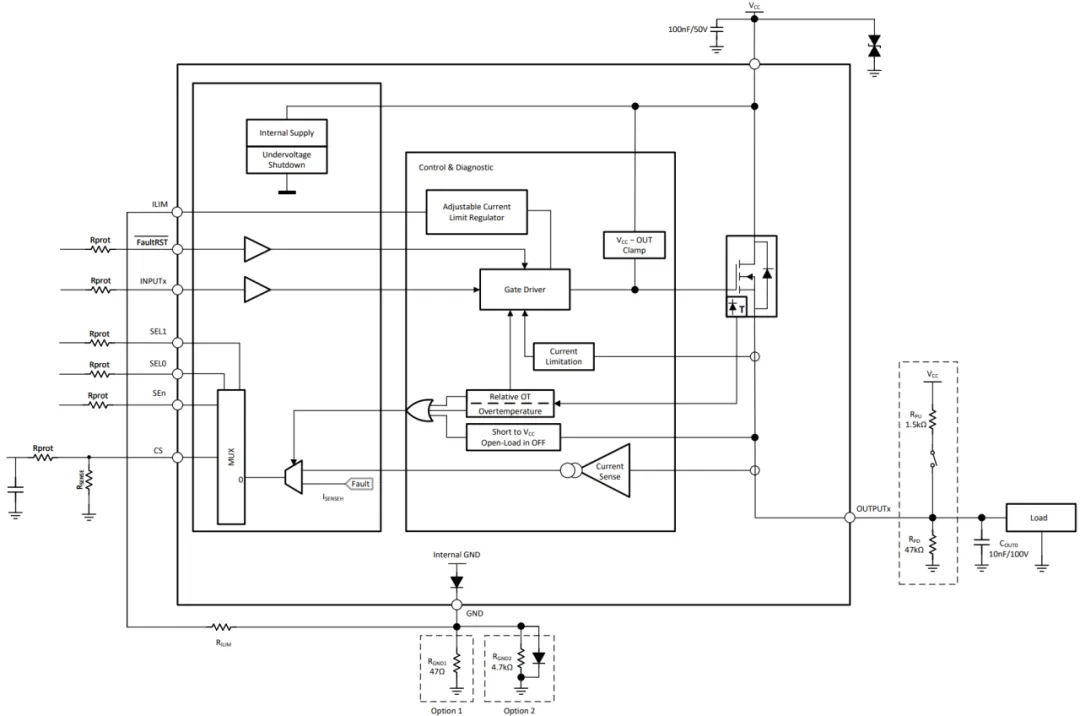

典型应用电路
典型应用场景
· ADAS与传感器供电保护：为汽车雷达、摄像头及各类传感器提供智能开关、过流保护、负载状态监测及故障诊断。
·车载控制器与二级配电：适用于ZCU、域控制器及各类ECU，实现多路负载驱动、支路控制、电流监测和故障隔离；也可用于BMS系统的低压辅助负载配电。
·车身舒适与执行器控制：车窗控制、座椅通风、门锁及后视镜折叠等系统中的继电器、小型风扇和负载驱动。
·汽车照明与LED驱动：仪表盘状态指示灯、车内氛围灯、尾灯、示廓灯及故障警示灯等。

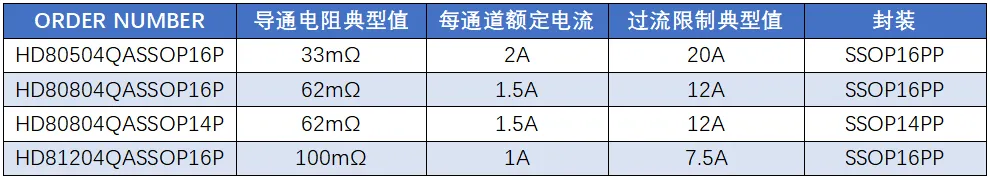

选型表
