东芝推出 TCKE1401NM：小型 80V eFuse IC，赋能工业 48V 系统电源保护

周四, 20 八月 2026 - 18:16

多重保护功能有助于提升电路安全性；业界领先^[1]的小型封装有助于节省电路板空间

东芝电子元件及存储装置株式会社（“东芝”）今日宣布，扩展内置多种电源线保护功能的电子保险丝（eFuse IC）产品线，新增了一款额定电压为80V的产品——“TCKE1401NM”。该产品今日开始出货。

新产品采用VQFN24D封装，这是80V额定电压eFuse IC中业界领先^[1]的小型封装，该器件不仅有助于提升电源线保护电路的安全性，还可有效缩减工业设备的PCB尺寸。

在提高输出功率和提升效率需求的推动下，服务器、网络设备、工厂自动化设备、机器人及其他工业设备中正逐步采用48V电源系统。这一趋势要求电源线保护电路具备高耐压能力和多种保护功能。

eFuse IC是一种半导体保险丝，可保护下游电路免受异常电流、异常电压及其他故障状态的影响。除传统物理保险丝^[2]所具备的短路保护功能外，它还将过流保护、过压保护、反向电流阻断、输入反接保护和热关断等多种保护功能集成在单一芯片中，从而实现功能更丰富、更紧凑的电源线保护电路方案。

TCKE1401NM的额定电压为80V，支持4.7V至75V的宽工作电压范围。其高耐压特性使其可广泛用于24V、48V和54V系统的电源线保护。此外，44.5mΩ（典型值）的低导通电阻（RON）有助于降低运行期间的功率损耗，从而提升设备效率。该器件采用4.0mm×4.0mm（典型值）VQFN24D封装，有助于进一步缩减PCB占板面积。

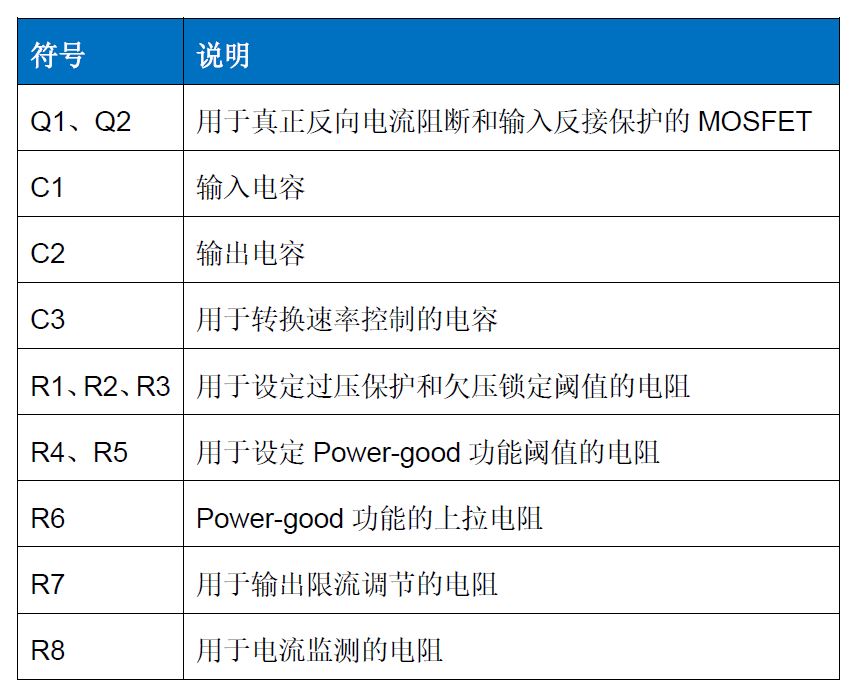

该eFuse IC的主要保护功能包括：在发生过电流时对输出电流进行控制的限流功能，以及在发生过电压时关闭输出的过压保护功能。上述两项功能的工作阈值均可通过外部电阻进行设定。此外，它还具有真正的反向电流阻断和反接保护功能，这些功能需配合外部MOSFET实现，可同时保护IC本身和下游电路。

新款eFuse IC还具备FLAG功能^[3]（用于向外部电路通知异常状态）、power-good功能^[4]（用于指示输出电压状态）、以及输出电流监测功能。当发生意外短路或异常发热时，热关断功能会立即关闭eFuse IC的输出，从而保护下游电路。异常状态下的恢复方式可在两种工作模式之间切换：一种是eFuse IC自动恢复的自动重试模式，另一种是通过外部信号触发恢复的锁存模式。

东芝将继续开发有助于提升电源线保护安全性和可靠性的eFuse IC，并扩充产品线以满足广泛需求。

应用：

工业设备，如服务器、网络设备、工厂自动化设备、机器人和多功能打印机

消费类设备，如电动工具和家用电器

特性：

80V额定电压，支持工作电压高达54V系统的电源线保护

面向80V额定eFuse IC的业界领先^[1]小型VQFN24D封装：4.0mm×4.0mm（典型值），厚度＝0.9mm（最大值）

低导通电阻：RON＝44.5mΩ（典型值）

多种保护功能，包括过电流保护、过电压保护、真正的反向电流阻断和输入反接保护

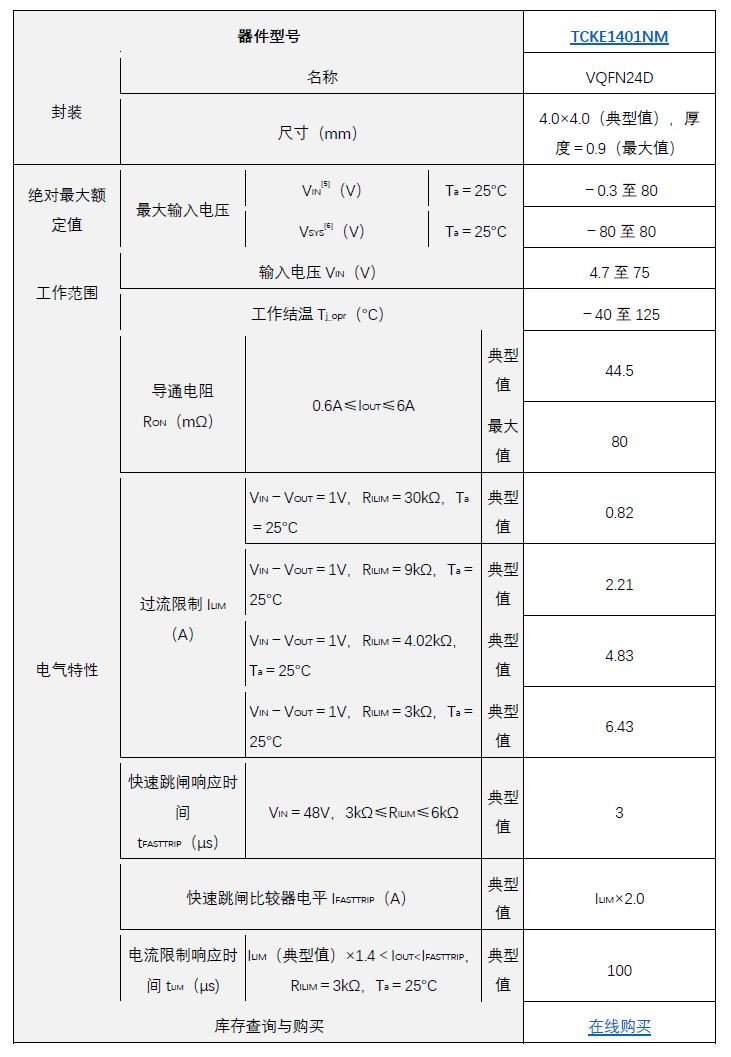

主要规格：

（除非另有说明，Ta＝－40至125°C，4.7V≤VIN≤75V，COUT＝1μF）
