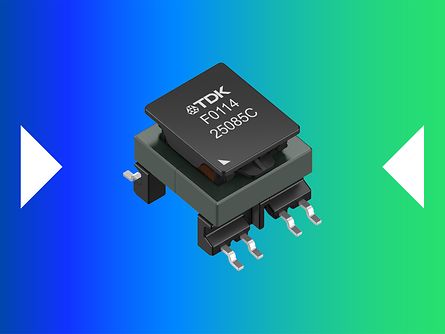

TDK株式会社（东京证券交易所代码：6762）正式发布E13 EM系列变压器（订购代码：B8280*F）。该系列IGBT/FET栅极驱动变压器专为汽车用500 V电池系统而开发，能为主电机驱动控制器与紧凑型DC-DC转换器提供可靠的隔离功能。此系列满足严苛的爬电距离与电气间隙规范，适用于各类新能源汽车平台，可实现安全、高效的电能变换；而可靠绝缘与紧凑化结构设计，正是下一代汽车电动化进程中的核心关键要素。
E13 EM系列采用锰锌铁氧体磁芯贴片小型化结构，占板面积仅为18.6 × 14.6 mm，高度最高为12 mm，工作频率范围为100 kHz至400 kHz，提供包括反激式和推挽式拓扑结构在内的多种配置。其电感值范围约为1.8 µH至240 µH，饱和电流能力最高可达9 A，可灵活适配各类电源架构。凭借低漏感特点和优化的绕组结构，该系列元件可在快速开关功率半导体应用中保障稳定的信号传输和高电能转换效率。
该系列柱形电容器采用金属化聚丙烯 (MKP) 电介质，配备铝制外壳和树脂顶盖，具有诸多特点，比如提供85 mm和100 mm两种直径规格；配备M6内螺纹端子及M12螺纹固定螺栓；工作温度范围为-40 °C至+85 °C（热点温度）；在 + 75°C热点温度与额定电压条件下，预期使用寿命可达100,000小时；在电压与温度降额使用条件下，使用寿命最长可延长至200,000小时；具备高达91 A的纹波电流能力（+60°C环境温度和10kHz条件下），可支持高功率密度转换器设计。
E13 EM系列的核心亮点之一就是具备卓越的绝缘系统。其爬电距离最大可达6.3 mm，最大电气间隙达5.5 mm，满足IEC 60664-1和IEC 61558-2-16标准关于500 V (DC) 基本绝缘和300 V增强绝缘的要求。该系列元件可承受高达2500 V的瞬态过电压，局部放电熄灭电压可达 900V，工作温度范围为-40 °C至+150 °C，并且通过AEC-Q200 Rev. E认证，满足汽车应用的严苛可靠性要求。
特性和应用
主要应用
AC-DC电源
隔离式DC-DC转换器（反激式和推挽式拓扑结构）
IGBT/MOSFET栅极驱动变压器
xEV逆变器及辅助电源系统
主要特点和优势
绝缘性能符合IEC 60664-1和IEC 61558-2-16标准要求
基本绝缘：500 V DC工作电压；增强绝缘：300 V (RMS)，OVC II
紧凑型SMD设计：占板面积18.6 × 14.6 mm，高度最高12 mm
宽工作温度范围：-40 °C至+150 °C
通过AEC-Q200 Rev. E认证
符合RoHS
支持无铅回流焊 (JEDEC J-STD-020F)
关键数据
订购代码 | 拓扑结构 | 匝数比 | LN1 [μH] | ISAT [A] | 频率 [kHz] |
|---|---|---|---|---|---|
| B82802F0007A213 | 反激式 | 1:1:0.5 (N1+N2:N3:N4) | 30 ±10 % (N1+N2) | 2 | 100 … 400 |
| B82802F0004A213 | 反激式 | 1:2:2 (N1:N2:N3) | 14.4 ±15 % | 1.6 | |
| B82802F0005A113 | 反激式 | 1:1 (N1:N2) | 1.8 ±10 % | 9 | |
| B82804F0503A200 | 推挽式 | 1:3.78:1.55 (N1:N2:N3) | ≥ 50 | — | |
| B82804F0114A200 | 推挽式 | 1:1:1.5:1.5 (N1:N2:N3:N4) | ≥ 110 | — | |
| B82804F0244A210 | 推挽式 | 1:1:1 (N1:N2:N3) | ≥ 240 | — |
如需了解该产品的更多信息，请访问https://www.tdk-electronics.tdk.cn/zh/transformers_igbt_fet
