器件体积小，额定功率30 W，工作温度达 +105 °C，饱和电流为22 A

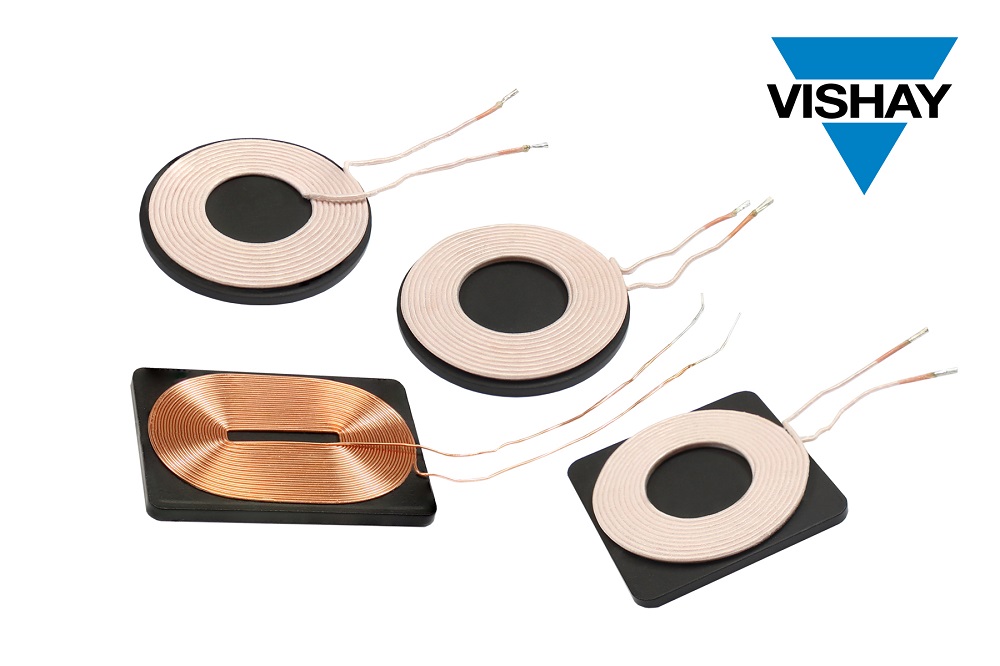

日前，威世科技Vishay Intertechnology, Inc.（NYSE 股市代号：VSH）宣布，推出采用铁粉材料的新款无线充电发射（Tx）和接收（Rx）线圈，耐潮能力高达90 %相对湿度。Vishay Dale IWAS3222CZEB190JR1、IWTX4646DCEB240JR1、 IWTX47R0DAEB6R3JR1和IWTX47R0EBEB240JR1适用于功率为30 W的工业、医疗和消费电子应用，工作温度达+105 °C，占位面积比上一代器件和竞品解决方案减小25 %。
日前发布的器件具有高抗潮能力，其特殊的屏蔽涂层提供优异的环境保护。此外，线圈背部采用高饱和度铁粉，不受铁氧体解决方案常见的温度波动和电感陡降的影响。背部磁性屏蔽材料的选择至关重要，因为它可以用来增大线圈电感量、抑制电磁场泄漏并最大限度集中电磁场的方向性。
IWAS3222CZEB190JR1 Rx线圈采用自粘性漆包线，200 kHz下电感量为19.6 mH，Q值为28.5，直流电阻（DCR）为357 mW。IWTX4646DCEB240JR1、IWTX47R0DAEB6R3JR1和 IWTX47R0EBEB240JR1电感量为6.3 mH至24 mH。Tx线圈DCR低至40 mW，Q值达200，温升电流为7 A，可最大化接收线圈功率传输效率，同时高饱和电流达22 A，确保工作电流范围内稳定的电感和性能的一致性。
为提高耐用性，Tx线圈采用丝包利兹线，有助于防止划伤和导线变形，提高绝缘性，并减少趋肤效应损耗和邻近损耗。此外，IWTX4646DCEB240JR和IWTX47R0EBEB240JR1采用阿尔法绕组工艺技术，消除导线交叉，尽可能降低高度。
器件典型应用包括手持电动工具及诊断和治疗仪、无人机、智能手机和平板电脑、游戏机以及可穿戴设备。无线充电线圈符合RoHS和Vishay绿色标准，无卤素，有矩形、方形和圆形三种形状。
器件规格表：
产品编号 | IWAS3222CZx | IWTX4646DCx | IWTX47R0DAx | IWTX47R0EBx |
电感 | 19.6 mH | 24 mH | 6.3 mH | 24 mH |
额定功率 | 5 W | 30 W | 30 W | 30 W |
Q (典型值) | 28.5 | 185 | 190 | 200 |
DCR (典型值) | 357 mW | 75 mW | 40 mW | 75 mW |
IRMS (最大值) | 1.2 A | 7 A | 7 A | 6 A |
ISAT (最大值) | 2.4 A | 20 A | 22 A | 20 A |
占位面积 | 32 mm x 22 mm | 46 mm x 46 mm | 47 mm直径 | 47 mm直径 |
厚度 | 3 mm | 5.26 mm | 5.3 mm | 5.26 mm |
屏蔽形状 | 矩形 | 方形 | 圆形 | 圆形 |
功能 | Rx | Tx | Tx | Tx |
IWAS3222CZEB190JR1、IWTX4646DCEB240JR1、IWTX47R0DAEB6R3JR1和IWTX47R0EBEB240JR1现可提供样品并已实现量产，供货周期为14周。
