面向 TSMC InFO 技术的高级自动布线功能

作者:Paul McLellan,Cadence楷登PCB及封装资源中心

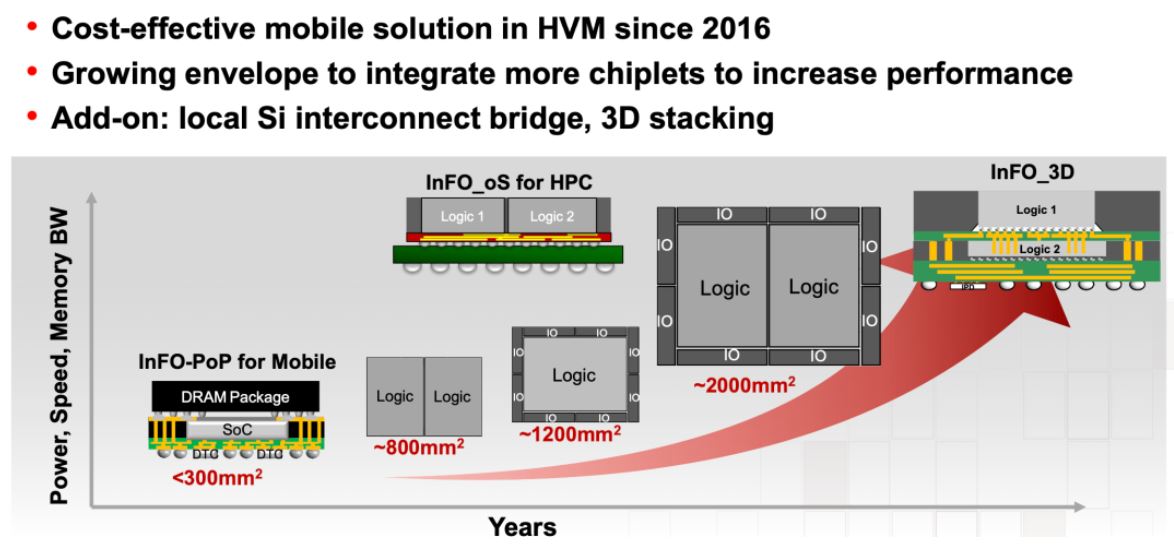

在2022年底举办的 TSMC OIP 研讨会上,Cadence 资深半导体封装管理总监 John Park 先生展示了面向TSMC InFO 技术的高级自动布线功能。InFO 的全称为“集成式扇出型封装(integrated fanout)”,是一种适用于高级封装的低性能、低复杂度的技术。下图是 TSMC 演示文稿中一张介绍 InFO 的幻灯片,不难发现,InFO 有许多不同的类型。


InFO 的首个应用实例出现在 2016 年,是用于移动应用的 InFO-PoP,在应用处理器晶粒上添加了一个 DRAM 封装。然后是面向 HPC 的 InFO_oS,允许将多个晶粒置于越来越大的封装中。最新的技术是 InFO_3D,允许逻辑和逻辑之间垂直堆叠,并在下方布线,以便分配电源分配网络和信号。

在本文中,我们不打算重申使用高级封装的优势,而是进行扩展,假设以采用最先进的节点为前提来进行设计。

如前文所述,高级封装和异构集成如今已成为所有半导体设计的热门话题。

1、布线已成为高级封装技术的主要瓶颈

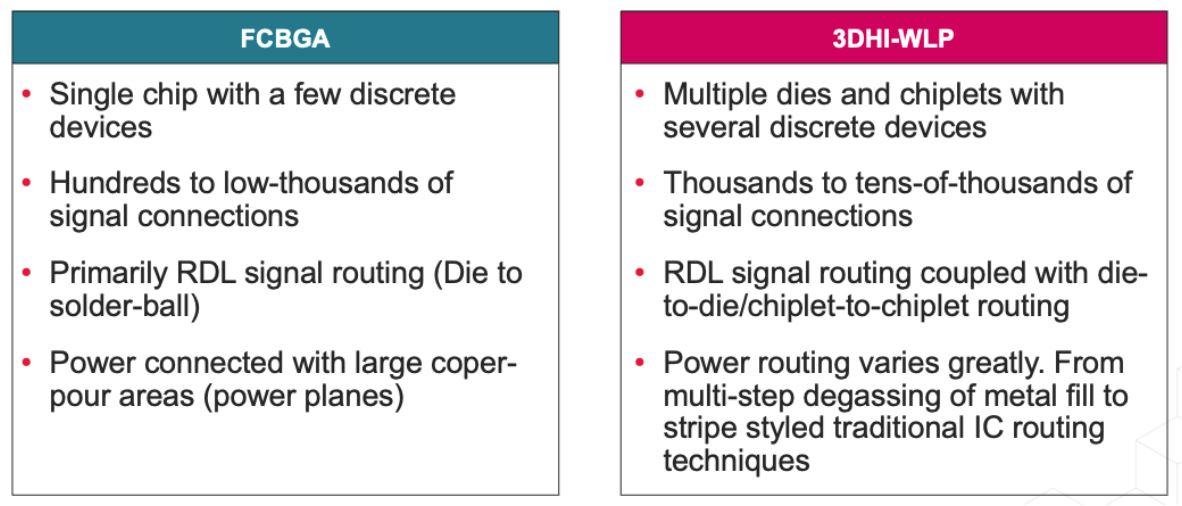

从上表中可以看出,如今的布线难度越来越大。左侧是倒装芯片球栅阵列 (FCBGA) 的要求,其中最多有几千个连接。RDL 信号布线将信号从相对较小的单个晶粒分散到焊球上。

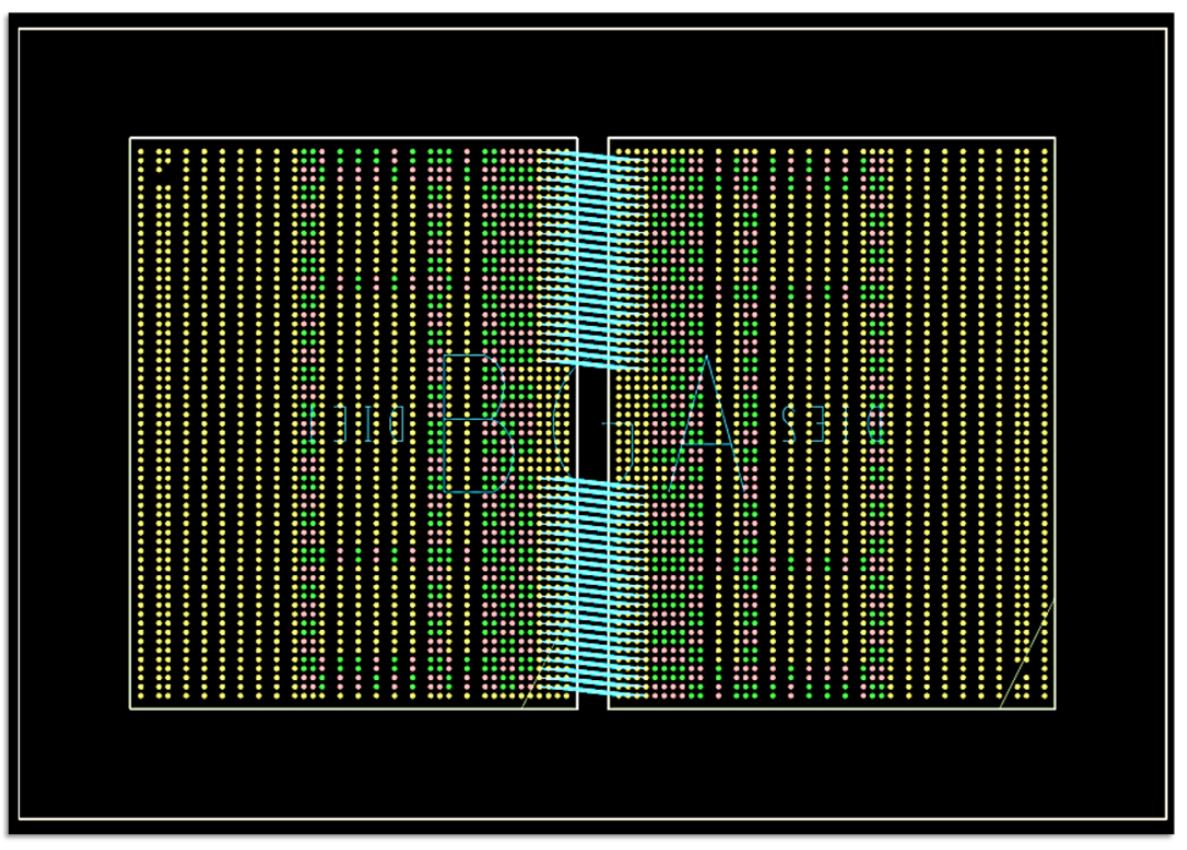

右侧是本文将要讨论的技术——3D 异构集成晶圆级封装(3D heterogeneous integration wafer-level packaging,),简称 3DHI-WLP。这种封装通常包含多个chiplets小芯片,并可能存在数万个信号连接,因此 RDL 信号布线不仅是分配信号,同时也要处理从小芯片到小芯片(chiplet-to-chiplet)的布线。电源布线同样错综复杂,多种方法均可实现。

4.JPG在细节层次上,业界面临的挑战有:

  • 小芯片到小芯片和扇出 RDL 布线要求

  • 高效的引脚逃逸模式

  • 布线通道密度

  • 复杂过孔堆叠

  • 提高良率的互连倒圆角

  • 将信号和电源网络放在一起进行布线,以达到最佳密度

  • 重用重复的模式

  • 电源/接地过孔放置

为了应对这些挑战,Cadence 和 TSMC 通力合作,为 InFO 技术开发新一代——

自动信号布线解决方案


  • 支持高容量设计的多线程自动布线引擎

  • 支持TSMC电气、物理和良率规则的布线

  • 支持屏蔽、差分信号和倒圆角/泪滴插入(见上图)

  • 带有重用结构的预先逃逸布线

  • 基于分片的布线,支持复制

自动电源布线解决方案

  • 混合和匹配 IC 样式及 BGA 样式的电源布线(条纹/轨道和平面)

  • 锁定结构,防止在相邻区域工作时发生变更

  • 可保存的配置,可用于后续设计

  • 根据电源引脚的分组,自动定义形状边界样式(拼图)

综上所述完整流程如下

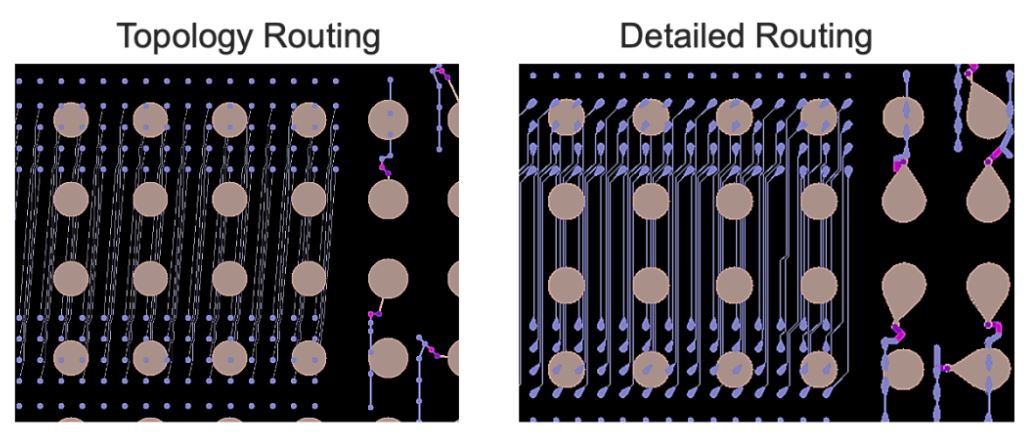

  • 拓扑结构布线

  • 逃逸布线

  • 电源布线

  • 详细布线

  • 模式复制

  • 倒圆角插入

  • 最终 DRC

2、设计结果:大幅提升

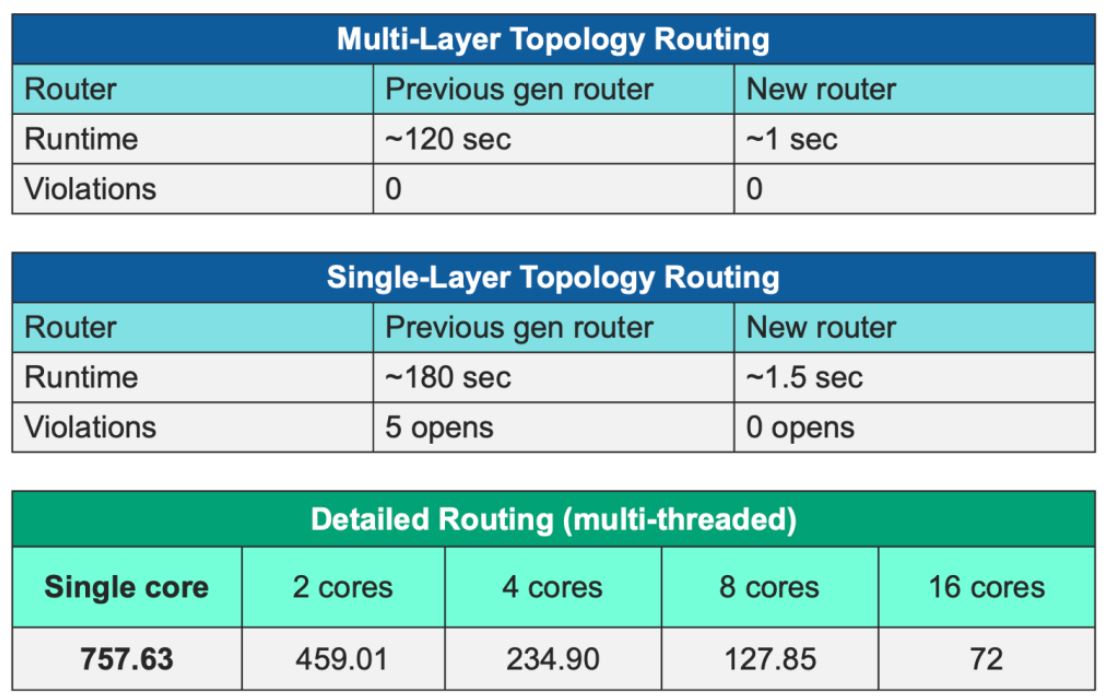

如上表所示,布线速度大大提升(100 倍)。使用多核心多线程详细布线也能使速度提高 10 倍以上。

总结

1. 当下普及高级封装技术的主要瓶颈在于布线

2. 信号布线(RDL/D2D)和电源布线也是如此

3. 需要新一代的解决方案来减少瓶颈并支持大型设计

4. Cadence 和TSMC已经合作开发了用于 InFO 封装技术的新一代信号和电源自动布线工具

  • 原生大规模并行化

  • 结合多种布线技术

  • 便捷的多层布线引擎——Cadence Allegro 工具

  • 支持复制

  • 支持TSMC布线约束和 DRC 规则
