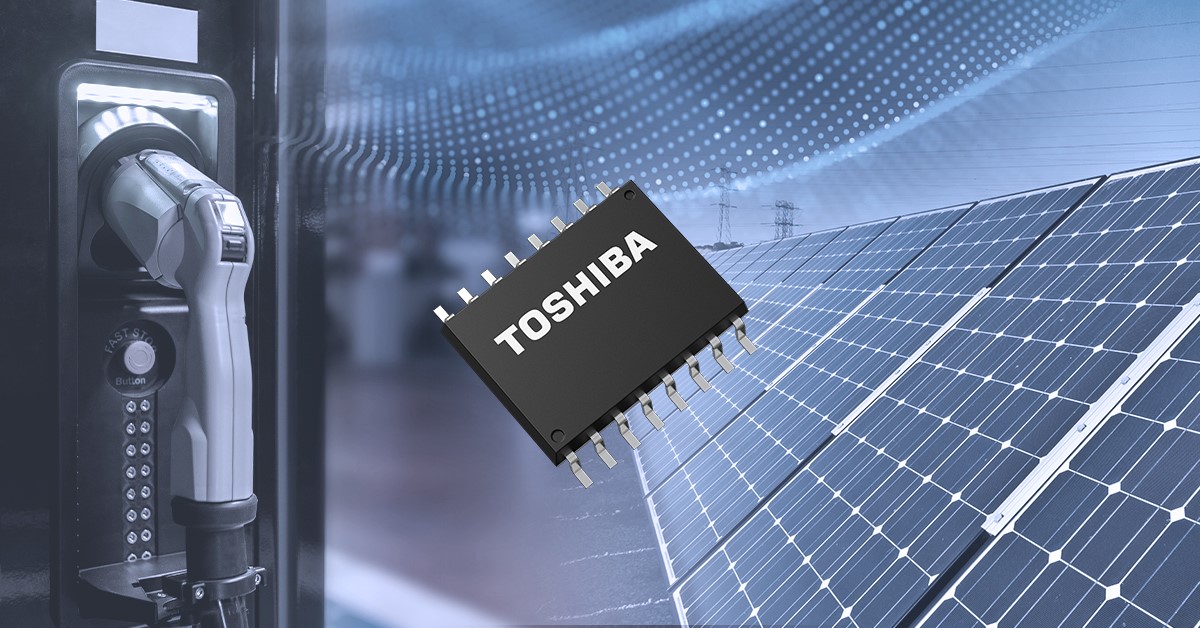

东芝电子元件及存储装置株式会社（“东芝”）宣布扩大其智能栅极驱动光耦产品线，推出一款输出电流为2.5A的智能栅极驱动光耦---“TLP5222”。这是一种可为MOSFET或IGBT等功率器件提供过流保护的隔离栅极驱动IC，内置保护操作自动恢复的功能。该产品于今日开始出货。
TLP5222持续监测其驱动的功率器件的漏极-源极电压（VDS）[1]或集电极-发射极电压（VCE）[2]。内置的过流检测与保护功能可检测出功率器件中因过流导致的任何VDS或VCE上升，并执行软关断。
此外，这种新型光耦还内置自动恢复功能，在触发保护操作后25.5μs（典型值）将光耦重置到正常工作状态。这简化了控制器中的序列设置。它还集成了隔离故障状态反馈功能，一旦检测出过流即可向控制器发送故障信号，同时有源米勒钳位功能可防止上下桥臂功率器件发生短路[3]，帮助简化设计，并减少外部电路。
与此同时，TLP5222采用SO16L封装，可确保8mm（最小值）的爬电距离和电气间隙，适用于需要实现较高绝缘性能的设备。此外，其额定工作温度范围为-40℃至110℃，适用于恶劣温度环境下的各类应用，如光伏发电系统和不间断电源（UPS）。
该系列产品还包括TLP5212、TLP5214A和TLP5214。这三款产品不具备内置的自动恢复功能，但是通过输入LED的信号也可以将其重置回正常运行，用户可以针对具体的使用条件选择合适产品。

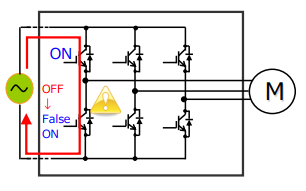

短路示例
应用：
MOSFET／IGBT栅极驱动
工业变频器和交流伺服器
可再生能源逆变器（光伏（PV）逆变器等）
开关电源（UPS等）
特性：
内置保护操作自动恢复功能
内置过流检测、隔离故障状态反馈和有源米勒钳位等保护功能
采用SO16L封装，确保了8mm（最小值）的爬电距离和电气间隙
主要规格：
（除非另有说明，Ta＝40℃至110℃）
器件型号 | |||
封装 | 名称 | SO16L | |
尺寸（mm） | 10.3×10（典型值） 厚度：2.3（最大值） | ||
绝对最大 额定值 | 工作温度Topr（℃） | -40至110 | |
峰值输出电流IOPH／IOPL（A） | ±2.5 | ||
建议工作条件 | 输出侧总供电电压（VCC2−VEE）（V） | 15至30 | |
故障反馈IC供电电压VCC1（V） | 2.7至5.5 | ||
电气特性 | 供电电流ICC2H，ICC2L最大值（mA） | 5 | |
阈值输入电流（L／H）IFLH最大值（mA） | 6.0 | ||
DESAT阈值电压VDESAT典型值（V） | 6.6 | ||
开关特性 | 传输延迟时间tpHL，tpLH最大值（ns） | 250 | |
DESAT输入静音时间tDESAT(MUTE)典型值（μs） | 25.5 | ||
共模瞬态抑制 CMH、CML最小值（kV/μs） | @Ta＝25℃， CF＝Open | ±25 | |
@Ta＝25℃， CF＝1nF | ±50 | ||
隔离特性 | 隔离电压BVS最小值（Vrms） | @Ta＝25℃ | 5000 |
库存查询与购买 | |||
注：
[1] 适用于功率MOSFET
[2] 适用于IGBT
[3] 某些功率器件在启动上下桥臂功率器件的开关过程中，米勒电流产生噪声或引起这些功率器件故障的现象。
如需了解相关新产品的更多信息，请访问以下网址：
TLP5222
如需了解相关东芝智能栅极驱动光耦的更多信息，请参考以下应用说明：
Smart Gate Driver Photocoupler TLP5214A/TLP5214/TLP5212/TLP5222 Application Note -Introduction-
https://toshiba-semicon-storage.com/info/docget.jsp?did=15422
Smart Gate Driver Photocoupler TLP5214A/TLP5214/TLP5212/TLP5222 Application Note Advanced edition
https://toshiba-semicon-storage.com/info/docget.jsp?did=30773
如需了解相关隔离器／固态继电器的更多信息，请访问以下网址：
隔离器／固态继电器
https://toshiba-semicon-storage.com/cn/semiconductor/product/isolators-solid-state-relays.html
如需了解相关新产品在线分销商网站的供货情况，请访问以下网址：
TLP5222
https://toshiba-semicon-storage.com/cn/semiconductor/where-to-buy/stockcheck.TLP5222.html
