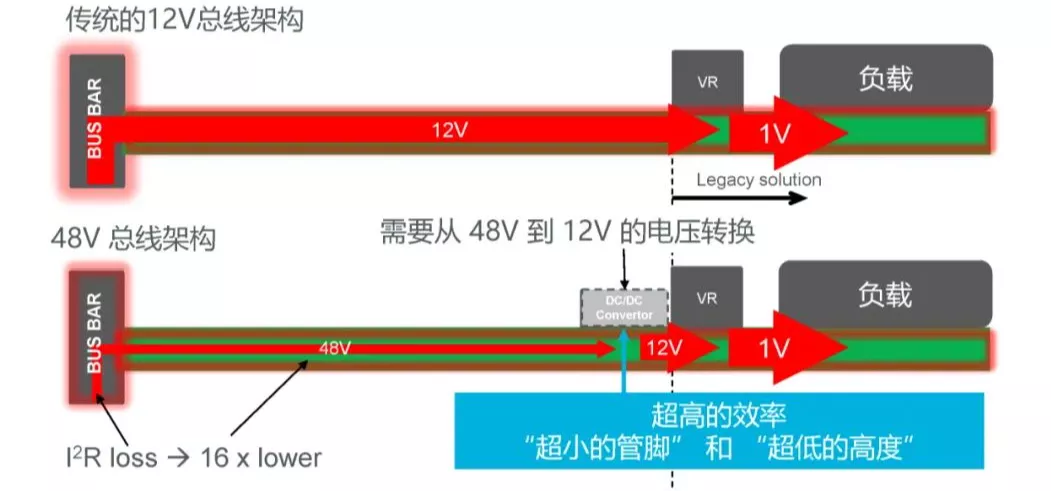

<p>近年来，5G和IoT市场的快速增长推高了数据中心和网络设备的功率密度极限，在这种情况下，布线及印刷电路板中的铜损已达到不容忽视的水平。为了提高系统效率、降低I2R损耗以合理化功率密度、以及解决母线排和连接器的问题，下一代系统中开始从当前的12V总线系统向48V架构迁移。</p>

<p>从48V到12V的电压转换（下图），挑战在于不仅要保证高效率的同时，还能兼顾小尺寸和EMI性能，而且，要易于应用设计！</p>
<img alt="1" data-align="center" data-entity-type="file" data-entity-uuid="c211a0fb-c176-44ed-b8b1-9ff52be09bc6" src="/sites/default/files/inline-images/1_226.png" />
<p> </p>
</section>

<section>
<p>与以电磁感应为基本原理的传统变压不同，电荷泵利用开关电容充放电不同的连接方式，以非常简单的电路就能实现DC/DC的升压、降压、负压等变换器功能。因为不需要两次磁电转换，电荷泵电源的能量效率比基于电感的开关电源变换器更高，尺寸更小，没有电感和变压器所带的磁场和EMI干扰；而且，尤其是在集成电路中，与电感、变压器相比，电容更容易与芯片集成。</p>

<p>所以，基于电荷泵的PMIC被广泛应用到目前流行的48V架构中。</p>

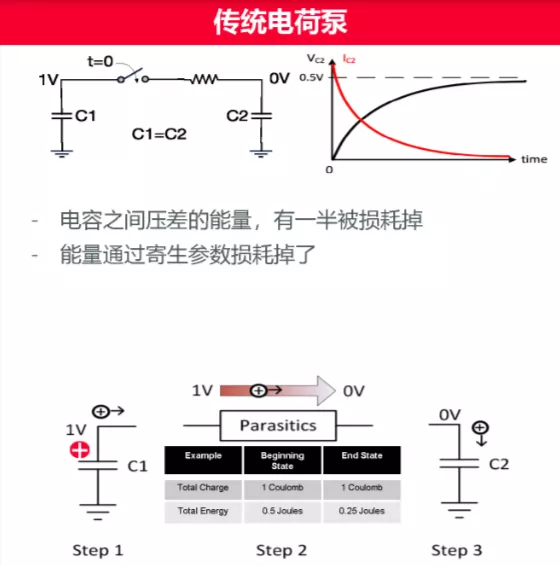

<p>然而，传统的利用电容电荷交换为放电电容充电的容性功率转换，会出现巨大损耗。如下图所示，充电后由于电荷重新分布，两个电容的能量总和会损失一半的能量。这就是所谓的电容再分布损耗，它的特点是即使在理想开关的情况下都有损耗，而且损耗和两电容之间的开关的导通电阻无关！</p>
<img alt="2" data-align="center" data-entity-type="file" data-entity-uuid="12283aee-7465-4ca8-aaea-c681cf44ac4c" src="/sites/default/files/inline-images/2_222.png" />
<section>

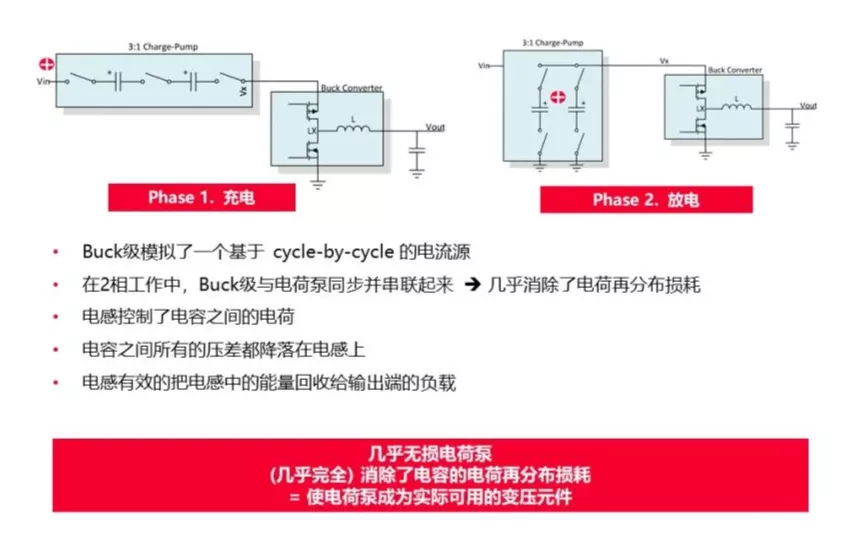

<p>上述损耗归根到底是一种开关的导通损耗。如何减少这一导通损耗呢？答案在这里：</p>

<section>
<p>2017年，村田收购了MIT成立的新创企业Arctic Sand。Arctic Sand在开关电容技术及其创新拓扑方面拥有超过125项专利。利用这些创新的专利技术，以及制程的垂直整合，村田制造出更小更薄的、具有优秀的电磁兼容性能的、几乎无损的电荷泵电源模块。</p>
<img alt="3" data-align="center" data-entity-type="file" data-entity-uuid="b830181a-271e-44dc-a74e-7512d34068bc" src="/sites/default/files/inline-images/3_208.png" />
<p> </p>
</section>

<section>
<p>基于村田的几乎无损的“Adiabatic” 电荷泵，几乎能够完全消除电容的电荷再分布损耗，将电荷泵技术做成了各种实际可用的变压元件（如下图中方框内的“功率半导体）。</p>
<img alt="4" data-align="center" data-entity-type="file" data-entity-uuid="c12c9132-39cf-443f-b0a3-2e7263b1c2d6" src="/sites/default/files/inline-images/4_183.png" />
<p><em>村田电源：从AC到系统负载的功率转换</em></p>

<section data-mpa-template="t" mpa-from-tpl="t">
<section data-mid="" mpa-from-tpl="t">
<section data-mid="" mpa-from-tpl="t">
<section data-mid="" mpa-from-tpl="t">村田电荷泵的优势</section>
</section>
</section>
</section>

<section powered-by="xiumi.us">
<section>
<section>
<section powered-by="xiumi.us">
<section>
<ul>
<li>
<section>村田的电荷泵几乎无损(98%)，可以和buck/boot 级组合起来使用</section>
</li>
<li>
<section>损耗与VIN 几乎无关</section>
</li>
<li>
<section>整个功率路径全部使用低压开关管–180nm CMOS</section>
</li>
<li>
<section>电荷泵尺寸固定，不再依赖于I2R</section>
</li>
</ul>

<ul>
<li>
<ul>
<li>
<section>VIN 增加= 电荷泵级数增加= 并联到输出的路径数增加</section>
</li>
<li>
<section>电荷泵级数的增加，与电流的下降成正比</section>
</li>
</ul>
</li>
</ul>

<ul>
<li>
<section>极大的降低了开关损耗，和输入电压无关，可以实现：</section>

<ul>
<li>
<section>更高的开关频率</section>
</li>
<li>
<section>总电路更高的转换效率，同时极大提高了轻载效率</section>
</li>
</ul>
</li>
<li>
<section>能量存储的重担交给电容，使电感非常小巧(高占空比) = 极小的电感</section>
</li>
<li>
<section>流水线架构使功率路径每级的电压差很小：</section>

<ul>
<li>
<section>降低浪涌电流</section>
</li>
<li>
<section>显著降低输入纹波</section>
</li>
<li>
<section>
<p>降低EMI</p>
</section>
</li>
</ul>
</li>
</ul>

<p>自推出以来，村田制作所的电荷泵系列备受业界青睐。2021年上半年，村田电荷泵系列的一款新产品——电荷泵电源管理芯片PE25204，在21ic电子网举办的“Top10 Power电源产品奖”评选活动中就获得『绿色节能奖』殊荣（下图）！</p>
<img alt="5" data-align="center" data-entity-type="file" data-entity-uuid="16758ee2-c408-4a22-84ce-cc36c62174dc" src="/sites/default/files/inline-images/5_149.png" />
<section powered-by="xiumi.us">
<section>
<section>
<section powered-by="xiumi.us">
<section>
<section>PE25204荣获“Top10 Power”电源产品奖： 杨宁(左) 村田(中国)投资有限公司电源产品专家</section>
</section>
</section>
</section>
</section>
</section>

<section powered-by="xiumi.us">
<p>PE25204是一款支持48V输入并内置电场效应晶体管（FET）的“FlexiCP™系列”4：1降压式DC-DC电荷泵IC。在众多电源管理产品中，为什么村田制作所的这款芯片能够脱颖而出？什么技术创新让PE25204做到『为低碳节能减排提供有利支持』？</p>

<p>PE25204-48VIN电荷泵IC电容分压器降压DC-DC转换器</p>

<section powered-by="xiumi.us">
<section>
<p>PE25204，据<a data-linktype="2" href="https://huodong.21ic.com/top10power/product-detail?id=53" tab="outerlink" target="_blank" textvalue="媒体报道" wah-hotarea="click">媒体报道</a>是世界首款带有集成开关场效应晶体管(FET)的48伏4：1电荷泵电容分压式降压型DC-DC转换控制IC。交错式开关电容器架构能够以97%的峰值效率提供高达72瓦的功率，基于村田独特的几乎无损电荷泵技术，提供极低的输入和输出纹波以及出色的抗电磁干扰(EMI)性能。</p>

<p>该解决方案占板面积小，高度仅为 1.2mm，非常适合超薄应用和放置在系统板的底部。PE25204 还可通过并联提供高功率、高效率的解决方案，适用于各种48V至12V 降压转换应用，如数据中心、网络路由器、基站和光学设备。PSiP 封装格式 (11.5 x 9.5 x 2.1mm) 的电源模块产品也即将发布。</p>
</section>

<section powered-by="xiumi.us">
<ul>
<li>
<p>世界首款(据<a data-linktype="2" href="https://huodong.21ic.com/top10power/product-detail?id=53" tab="outerlink" target="_blank" textvalue="媒体报道" wah-hotarea="click">媒体报道</a>)带有集成开关场效应晶体管(FET)的48伏4：1电荷泵电容器分压器</p>
</li>
<li>
<p>交错式开关电容器架构能够以97%的峰值效率提供高达72瓦的功率</p>
</li>
<li>
<p>村田独特的几乎无损电荷泵技术，提供极低的输入和输出纹波以及出色的电磁干扰(EMI)性能</p>
</li>
<li>
<p>体积优化</p>
</li>
</ul>

<section powered-by="xiumi.us">
<section>想找一款几乎无损的电荷泵或者电容分压器，在极小尺寸上提供高效率，低EMI功率转换？点击这里下载PPT吧：<a data-linktype="2" href="https://uao.so/2dm4pj39" tab="outerlink" target="_blank" textvalue="突破传统—高性能开关电容式电源模块" wah-hotarea="click">突破传统 — 高性能开关电容式电源模块</a>。</section>
