过孔为什么不能打焊盘上？我就想打，怎么办？

周四, 28 十月 2021 - 16:11

作者：王泽龙，来源：<a href="https://mp.weixin.qq.com/s/I3sdJr5Wf4X0qoqkmnZ6cw">凡亿PCB </a>…;

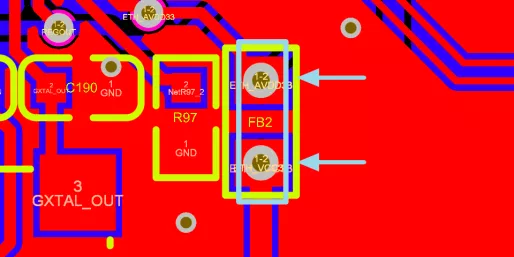

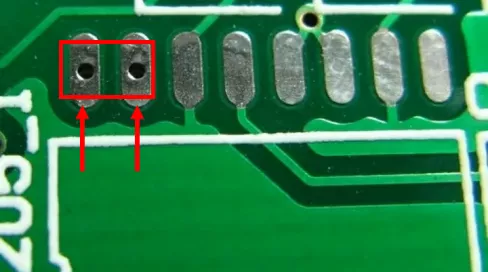

过孔为什么不能打在焊盘上，我就想打，怎么办？很多新手在刚接触到PCB的时候经常会出现这个问题，由于板子空间过小，器件密集导致空间狭小，无法引线扇孔，通常就会选择把过孔打在焊盘上，这样子虽然使自己连线方便了很多，但是往往不清楚会导致板子出现什么样的问题？能不能这样打？
<img alt="过孔" data-align="center" data-entity-type="file" data-entity-uuid="afbe3146-4df2-425a-8b35-012b6370d318" src="/sites/default/files/inline-images/1_223.png" /><img alt="过孔" data-align="center" data-entity-type="file" data-entity-uuid="4248e5d7-f56a-4671-b349-2ad7c78a0d2b" src="/sites/default/files/inline-images/2_220.png" />
为了使这个问题明确解释的较为清楚，将从以下两个方面分别阐述：

1) 过孔为什么不能打在焊盘上？

2) 什么情况下过孔能打在焊盘上？

1、过孔为什么不能打在焊盘上？

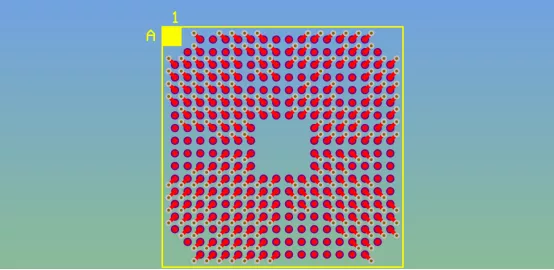

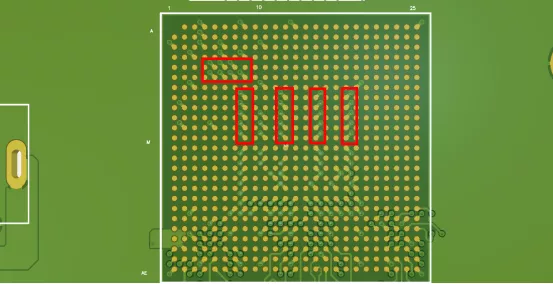

早期在进行PCB设计时是不允许BGA焊盘上有过孔的，主要原因怕漏锡导致焊盘上锡膏不足，从而在器件焊接时导致器件虚焊，脱焊的情况，所以一般器件上打孔都是先引线出去然后再打孔。
<img alt="3" data-align="center" data-entity-type="file" data-entity-uuid="59ba6b60-2461-48a7-966e-10f70c4674e2" src="/sites/default/files/inline-images/3_206.png" /><img alt="4" data-align="center" data-entity-type="file" data-entity-uuid="85dcba19-bcec-42f2-828d-b6de332019d5" src="/sites/default/files/inline-images/4_182.png" />
现阶段由于BGA 的间距不断缩小，通过树脂塞孔的方式，不会再有漏锡的情况发生，但是过孔打在焊盘上，有虚焊或者脱落的风险，成本会增加，也会影响PCB板的美观，所以一般不推荐这么做。

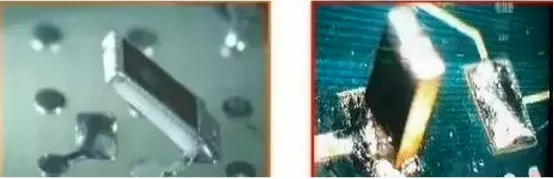

“立碑”现象常发生在CHIP元件（如贴片电容和贴片电阻）的回流焊过程中，元件体积越小越容易发生，例如0201、0402等小型贴片元件。在表面贴装工艺的回流焊过程中，贴片元件产生如图所示的现象，因元器件一段翘起导致脱焊，由于此情况，一般形象地称之为“立碑”现象。
<img alt="5" data-align="center" data-entity-type="file" data-entity-uuid="61c81959-ca27-40ad-b23a-de7b4c9d6f84" src="/sites/default/files/inline-images/5_148.png" />

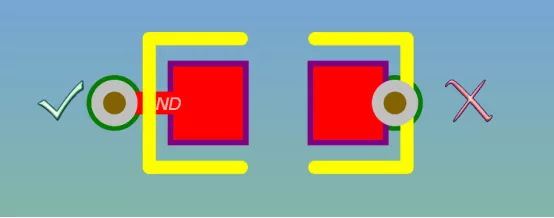

“立碑”现象的产生是由于元件两端焊盘上的焊膏在回流熔化时，元件两个焊端的表面张力不平衡，张力较大的一端拉着元件沿其底部旋转而致。一些小封装的贴片电阻电容，最好不要把过孔打在焊盘上的原因也是如此，过孔打在焊盘边缘上，由于焊盘两端张力不一致容易产生立碑现象。
<img alt="6" data-align="center" data-entity-type="file" data-entity-uuid="7be1a1ea-7b33-419a-8520-d6b44805d983" src="/sites/default/files/inline-images/6_134.png" />
2、什么情况下过孔能打在焊盘上？

1）埋盲孔

一般来说，当BGA pitch间距小于或等于0.5mm的状态下，此时BGA是不好扇出打孔的，在这种情况下，可以采取打盲埋孔的方式来解决。

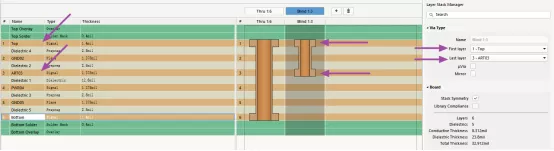

盲孔（Blind vias ）：盲孔是将PCB内层走线与PCB表层走线相连的过孔类型，此孔不穿透整个板子。例如只从表层打到中间第三层。
<img alt="7" data-align="center" data-entity-type="file" data-entity-uuid="ec5e3e9e-ed9f-4f91-9175-dc1b3061374b" src="/sites/default/files/inline-images/7_119.png" />
埋孔（Buried vias）：埋孔则只连接内层之间的走线的过孔类型，所以是从PCB表面是看不出来的。
<img alt="8" data-align="center" data-entity-type="file" data-entity-uuid="d0b23c64-8e60-4c12-9901-af547af05433" src="/sites/default/files/inline-images/8_92.png" /><img alt="9" data-align="center" data-entity-type="file" data-entity-uuid="4bf5cda4-f993-4ab9-96c4-0cc84ab06e92" src="/sites/default/files/inline-images/9_79.png" />
由于盲孔只打通了表层到内层，没有全部打通PCB，所以不会导致有漏锡的情况发生，而埋孔直接是从内部打孔，所以更没有这种担忧，唯一的问题还是从成本上来考虑，埋盲孔的工艺制造费用会大大增加。

2）散热过孔

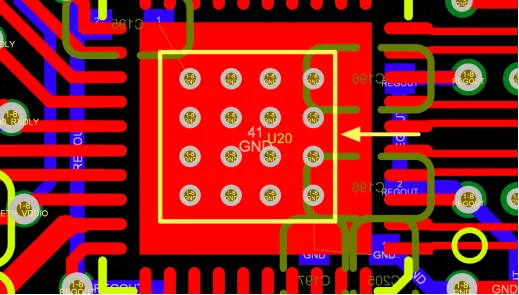

在PCB设计中常看见如下图所示的设计，常见于芯片的推荐设计里，要求在热焊盘上打过孔，此种情况是为了给IC散热而打的散热过孔。由于芯片主体中间没有需要焊接的引脚，所以在IC散热焊盘上的过孔是不用考虑漏锡，虚焊等问题的。
<img alt="10" data-align="center" data-entity-type="file" data-entity-uuid="728e6674-7706-4fac-89f0-a6264e78edc4" src="/sites/default/files/inline-images/10_89.png" /><img alt="11" data-align="center" data-entity-type="file" data-entity-uuid="988786c3-65c4-41dd-a88d-c7e1c592035d" src="/sites/default/files/inline-images/11_83.png" />
