<p>可变电容二极管是利用耗尽层电容特性的产品。当施加反向电压时，耗尽层出现在二极管的pn结中，其厚度与反向电压成正比。</p>
<p>因此，随着反向电压的增加，耗尽层厚度增加，但电容减小。其作用与增加电容器两个电极之间的距离相同。相反，如果反向电压减小，耗尽层厚度减小，但电容增加。</p>
<p>它应用于调谐电路等。由于这种电容变化会改变频率特性，因此与普通二极管相比，需要较大的容量变化率。</p>
<p><img alt="可变电容二极管的电特性" data-entity-type="file" data-entity-uuid="7a23f9be-e002-47a6-b673-ebbcd0674415" src="/sites/default/files/inline-images/%E5%9B%BE2-8%EF%BC%88a%EF%BC%89%E5%8F%AF%E5%8F%98%E7%94%B5%E5%AE%B9%E4%BA%8C%E6%9E%81%E7%AE%A1%E7%9A%84%E7%94%B5%E7%89%B9%E6%80%A7.png" /></p>

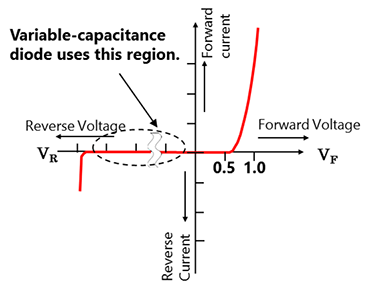

<p>图2-8（a）可变电容二极管的电特性</p>
<p><img alt="可变电容二极管的符号" data-entity-type="file" data-entity-uuid="473b85cd-b18c-4969-9369-3cb4b9ba2e04" src="/sites/default/files/inline-images/%E5%9B%BE2-8%EF%BC%88b%EF%BC%89%E5%8F%AF%E5%8F%98%E7%94%B5%E5%AE%B9%E4%BA%8C%E6%9E%81%E7%AE%A1%E7%9A%84%E7%AC%A6%E5%8F%B7.png" /></p>

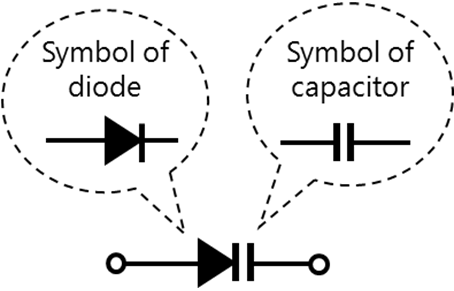

<p>图2-8（b）可变电容二极管的符号</p>
<p><img alt="可变电容二极管耗尽层与电容的关系" data-entity-type="file" data-entity-uuid="7e94add9-db0e-4527-b7d3-b1fdf4e20d92" src="/sites/default/files/inline-images/%E5%9B%BE2-8%EF%BC%88c%EF%BC%89%E5%8F%AF%E5%8F%98%E7%94%B5%E5%AE%B9%E4%BA%8C%E6%9E%81%E7%AE%A1%E8%80%97%E5%B0%BD%E5%B1%82%E4%B8%8E%E7%94%B5%E5%AE%B9%E7%9A%84%E5%85%B3%E7%B3%BB.png" /></p>

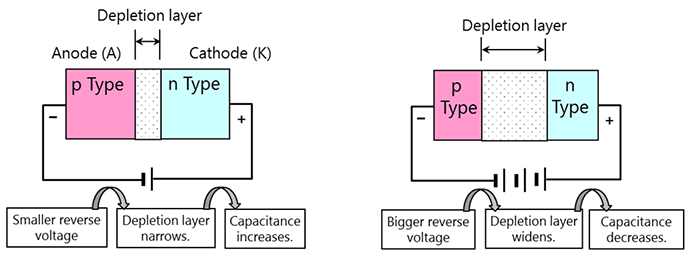

<p>图2-8（c）可变电容二极管耗尽层与电容的关系</p>
<p>可变电容二极管与一般二极管不同，其重要特性不是正向电压VF和开关特性，而是电容值及其变化（取决于电压）。</p>

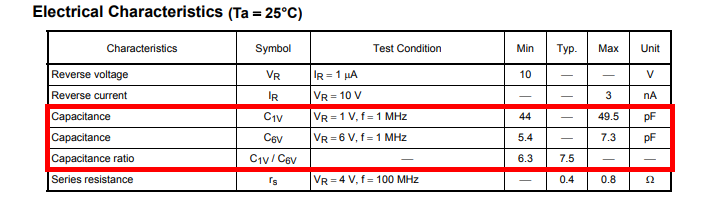

<p><img alt="可变电容二极管与一般二极管不同" data-entity-type="file" data-entity-uuid="ccd2d6e3-d539-4835-a320-a4ea2ab7b029" src="/sites/default/files/inline-images/chap2-9-4_en.png" /></p>
<p><img alt="可变电容二极管与一般二极管不同" data-entity-type="file" data-entity-uuid="43805357-03a9-4b64-afea-89e9082118a7" src="/sites/default/files/inline-images/chap2-9-5_en.png" /></p>
