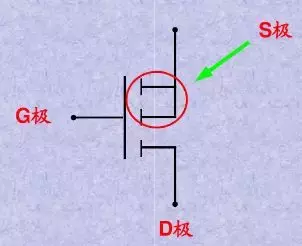

<p><strong>1、三个极的判定</strong></p>
<p><img alt="三个极的判定" data-entity-type="file" data-entity-uuid="9ee29adf-248a-4293-a9b1-14bd568555de" src="/sites/default/files/inline-images/%E5%9B%BE1%EF%BC%9A%E4%B8%89%E4%B8%AA%E6%9E%81%E7%9A%84%E5%88%A4%E5%AE%9A.png" /><br />
G极(gate)—栅极，不用说比较好认</p>
<p>S极(source)—源极，不论是P沟道还是N沟道，两根线相交的就是</p>
<p>D极(drain)—漏极，不论是P沟道还是N沟道，是单独引线的那边</p>
<p><strong>2. N沟道与P沟道判别</strong></p>
<p><img alt="N沟道与P沟道判别" data-entity-type="file" data-entity-uuid="29ebe677-5e63-4264-99fd-754786b9b24f" src="/sites/default/files/inline-images/%E5%9B%BE2%EF%BC%9AN%E6%B2%9F%E9%81%93%E4%B8%8EP%E6%B2%9F%E9%81%93%E5%88%A4%E5%88%AB.PNG" /><br />
箭头指向G极的是N沟道</p>
<p>箭头背向G极的是P沟道</p>
<p>3. 寄生二极管方向判定</p>
<p><img alt="寄生二极管方向判定" data-entity-type="file" data-entity-uuid="0a9a95de-32e0-4076-90dc-a40a7a1fa015" src="/sites/default/files/inline-images/%E5%9B%BE3%EF%BC%9A%E5%AF%84%E7%94%9F%E4%BA%8C%E6%9E%81%E7%AE%A1%E6%96%B9%E5%90%91%E5%88%A4%E5%AE%9A.PNG" /><br />
不论N沟道还是P沟道MOS管，中间衬底箭头方向和寄生二极管的箭头方向总是一致的：</p>
<p>要么都由S指向D，要么都有D指向S</p>
<p><strong>4. MOS开关实现的功能</strong></p>
<p>1>信号切换</p>
<p>2>电压通断</p>
<p><strong>5. MOS管用作开关时在电路中的连接方法</strong></p>
<p>关键点:</p>
<p>1>确定那一极连接输入端，那一极连接输出端</p>
<p>2>控制极电平为？V 时MOS管导通</p>
<p>3>控制极电平为？V 时MOS管截止</p>
<p><img alt="MOS管用作开关时在电路中的连接方法" data-entity-type="file" data-entity-uuid="f0e29472-3951-4cda-b7f0-8fe12276c447" src="/sites/default/files/inline-images/%E5%9B%BE4%EF%BC%9AMOS%E5%BC%80%E5%85%B3%E5%AE%9E%E7%8E%B0%E7%9A%84%E5%8A%9F%E8%83%BD.PNG" /><br />
NMOS：D极接输入，S极接输出</p>
<p>PMOS：S极接输入，D极接输出</p>
<p>反证法加强理解</p>
<p>NMOS假如：S接输入，D接输出</p>
<p><img alt="NMOS假如：S接输入，D接输出" data-entity-type="file" data-entity-uuid="f9df5e02-0cb3-4135-a61c-d87561f2f5f7" src="/sites/default/files/inline-images/%E5%9B%BE5_71.png" /><br />
由于寄生二极管直接导通，因此S极电压可以无条件到D极，MOS管就失去了开关的作用</p>
<p>PMOS假如：D接输入，S接输出</p>
<p><img alt="PMOS假如" data-entity-type="file" data-entity-uuid="5b19c45e-6e04-4f27-8649-b123f9c2ff5f" src="/sites/default/files/inline-images/%E5%9B%BE6_65.png" /><br />
同样失去了开关的作用</p>
<p><strong>6. MOS管的开关条件</strong></p>
<p>N沟道—导通时 Ug> Us,Ugs> Ugs(th)时导通</p>
<p>P沟道—导通时 Ug< Us,Ugs< Ugs(th)时导通</p>
<p>总之，导通条件：|Ugs|>|Ugs(th)|</p>
<p><strong>7. 相关概念</strong></p>
<p>BJT</p>
<p>Bipolar Junction Transistor 双极性晶体管，BJT是电流控制器件；</p>
<p>FET</p>
<p>Field Effect Transistor 场效应晶体管，FET是电压控制器件.</p>
<p>按结构场效应管分为：结型场效应（简称JFET）、绝缘栅场效应（简称MOSFET）</p>
<p>两大类</p>
<p>按沟道材料：结型和绝缘栅型各分N沟道和P沟道两种.</p>
<p>按导电方式：耗尽型与增强型，结型场效应管均为耗尽型，绝缘栅型场效应管既有耗尽型的，也有增强型的。</p>
<p>总的来说场效应晶体管可分为结场效应晶体管和MOS场效应晶体管，而MOS场效应</p>
<p>晶体管又分为N沟耗尽型和增强型；P沟耗尽型和增强型四大类。</p>
<p><strong>8. MOS管重要参数</strong></p>
<p>①封装</p>
<p>②类型（NMOS、PMOS）</p>
<p>③耐压Vds（器件在断开状态下漏极和源极所能承受的最大的电压）</p>
<p>④饱和电流Id</p>
<p>⑤导通阻抗Rds</p>
<p>⑥栅极阈值电压Vgs(th)</p>
<p><strong>9. 从MOS管实物识别管脚</strong></p>
<p><img alt="从MOS管实物识别管脚" data-entity-type="file" data-entity-uuid="ee025c17-50d2-4281-96c1-d37e4cf1dc69" src="/sites/default/files/inline-images/%E5%9B%BE7_51.png" /><br />
无论是NMOS还是PMOS</p>
<p>按上图方向摆正，中间的一脚为D，左边为G，右边为S。</p>
<p>或者这么记：单独的一脚为D，逆时针转DGS。</p>
<p>这里顺便提一下三极管的管脚识别：同样按照上图方向摆正，中间一脚为C，左边为B，右边为E。</p>
<p>管脚编号</p>
<p><img alt="管脚编号" data-entity-type="file" data-entity-uuid="28c39b0b-6ccb-46ab-8819-2bd22c68fb32" src="/sites/default/files/inline-images/%E5%9B%BE8_35.png" /><br />
从G脚开始，逆时针123</p>
<p>三极管的管脚编号同样从B脚开始，逆时针123</p>
<p><strong>10. 用万用表辨别NNOS、PMOS</strong></p>
<p>借助寄生二极管来辨别。将万用表档位拨至二极管档，红表笔接S,黑表笔接D，有数值显示，反过来接无数值，说明是N沟道，若情况相反是P沟道。</p>

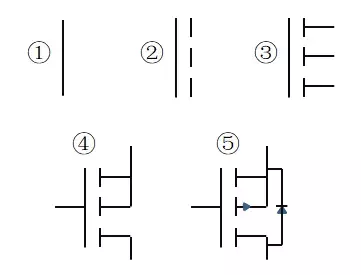

<p><strong>11. 画一个MOS管</strong></p>
<p><img alt="画一个MOS管" data-entity-type="file" data-entity-uuid="617cd39b-82b7-45d8-982f-d04a70dbfe36" src="/sites/default/files/inline-images/%E5%9B%BE9_35.png" /></p>
