开关电源里的特殊元件，这篇讲全了！

周五, 6 八月 2021 - 09:48

一、特种二极管

1. 快恢复二极管(FRD)----快恢复二极管的反向恢复时间一般为几百纳秒，正向压降为0.6V~1V，正向电流为几安培至几千安培，反向峰值电压可达几百伏特至几千伏特，可用作开关电源中的输出整流管、一次侧钳位保护电路的阻塞二极管。

<img alt="快恢复二极管(FRD)" data-entity-type="file" data-entity-uuid="31d4fc3f-6bdd-4294-a092-a5a620450420" src="/sites/default/files/inline-images/%E5%9B%BE1%EF%BC%9A%E5%BF%AB%E6%81%A2%E5%A4%8D%E4%BA%8C%E6%9E%81%E7%AE%A1%28FRD%29.png" />
▲ 快恢复二极管(FRD)

2. 超快恢复二极管(SRD)----超快恢复二极管则是在快恢复二极管基础上发展而成的，其反向恢复电荷进一步减小，反向恢复时间可低至几十纳秒，可用作开关电源适配器输出整流管、阻塞二极管、反馈电路中的整流管。

<img alt="超快恢复二极管(SRD)" data-entity-type="file" data-entity-uuid="8cf4ebd4-c9f7-496c-a7e6-52179c18ccb8" src="/sites/default/files/inline-images/%E5%9B%BE2%EF%BC%9A%E8%B6%85%E5%BF%AB%E6%81%A2%E5%A4%8D%E4%BA%8C%E6%9E%81%E7%AE%A1%28SRD%29.png" />
▲ 超快恢复二极管(SRD)

3. 肖特基二极管(SBD)----全称为肖特基势垒二极管，它属于低电压、低功耗、大电流、超高速半导体功率器件，其反向恢复时间可小到几纳秒，正向导通压降仅为0.4V左右，整流电流可达几十至几百安培。特别适合做开关电源充电器低压输出电路中的整流二极管、续流二极管。

<img alt="肖特基二极管(SBD)" data-entity-type="file" data-entity-uuid="b5dc507d-6282-4a3e-b9f1-141d5c788806" src="/sites/default/files/inline-images/%E5%9B%BE3%EF%BC%9A%20%E8%82%96%E7%89%B9%E5%9F%BA%E4%BA%8C%E6%9E%81%E7%AE%A1%28SBD%29.png" />
▲ 肖特基二极管(SBD)

4. 瞬变变压抑制二极管(TVS)----亦称瞬态电压抑制器，其响应速度极快、钳位电压稳定，是一种新型过电压保护器件，可用来保护开关电源PWM集成电路、MOS功率器件以及其他对电压敏感的半导体器件。

<img alt="瞬变变压抑制二极管(TVS)" data-entity-type="file" data-entity-uuid="7a6684d7-4283-4cbe-be7e-d5f70393e34a" src="/sites/default/files/inline-images/%E5%9B%BE4%EF%BC%9A%E7%9E%AC%E5%8F%98%E5%8F%98%E5%8E%8B%E6%8A%91%E5%88%B6%E4%BA%8C%E6%9E%81%E7%AE%A1%28TVS%29.png" />
▲ 瞬变变压抑制二极管(TVS)

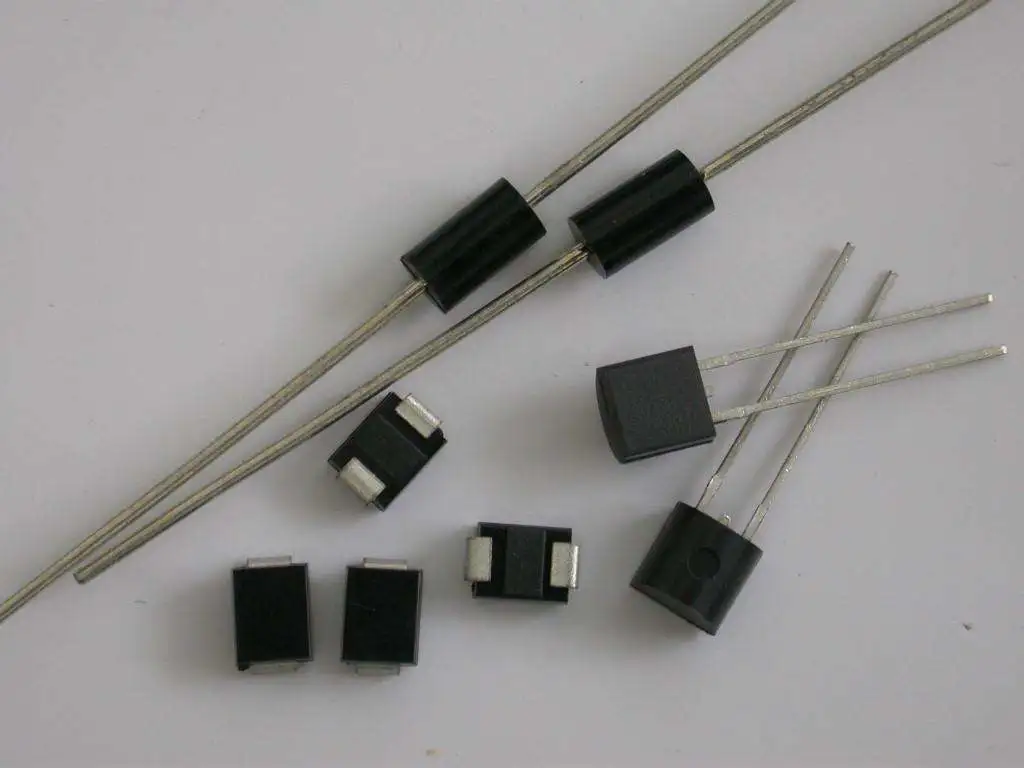

5. 双向触发二极管(DIAC)----亦称二端交流器件，常与晶闸管配套使用，构成开关电源变压器输出过电压保护电路。

<img alt="双向触发二极管(DIAC)" data-entity-type="file" data-entity-uuid="80c12f39-8c1d-4c22-9bd9-f3d596b3167c" src="/sites/default/files/inline-images/%E5%9B%BE5%EF%BC%9A%E5%8F%8C%E5%90%91%E8%A7%A6%E5%8F%91%E4%BA%8C%E6%9E%81%E7%AE%A1%28DIAC%29.png" />
▲ 双向触发二极管(DIAC)

二、特种电阻器

1. 熔断电阻器(FR)----熔断电阻器亦称保险电阻器或可熔断电阻器，它兼有电阻器和熔断器的功能，熔断电流从几十毫安到几十安培，熔断时间为几秒至几十秒。

▲ 熔断电阻器(FR)

2. 自恢复熔丝管(RF)----亦称自恢复保险丝，具有可自动复原的性能，反复使用，不需要维修更换。

<img alt="自恢复熔丝管(RF)" data-entity-type="file" data-entity-uuid="fb57398e-ecb7-4a82-be90-68708579b718" src="/sites/default/files/inline-images/%E5%9B%BE7%EF%BC%9A%E8%87%AA%E6%81%A2%E5%A4%8D%E7%86%94%E4%B8%9D%E7%AE%A1%28RF%29.png" />
▲ 自恢复熔丝管(RF)

3. 软启动电阻----它属于负温度系数热敏电阻(NTCR),其特点时标称阻值低(仅为1Ω~47Ω)、额定功率高(10~500W)、工作电流大(1~10A),适合作开关电源适配器的启动保护元件。

<img alt="软启动电阻" data-entity-type="file" data-entity-uuid="a2a653db-8903-4122-a082-e6ff0e7a6c28" src="/sites/default/files/inline-images/%E5%9B%BE8%EF%BC%9A%E8%BD%AF%E5%90%AF%E5%8A%A8%E7%94%B5%E9%98%BB.png" />
▲ 软启动电阻

4. 压敏电阻器(VSR)----工作电压范围宽(6V~3000V,分若干档)，对过电压脉冲响应速度快(几纳秒至几十纳秒)，耐冲击电流的能力很强(可达100A~20Ka),漏电流小(低于几微安至几十微安)，电阻温度系数低(小于0.05%/℃)，价格低廉。

可构成开关电源适配器的过电压保护电路、防雷击保护电路、消除火花电路、浪涌电压吸收回路等。

5. 数字电位器(DCP)----与可调式开关稳压器配套使用，构成可编程开关稳压器。

▲ 数字电位器(DCP)

三、晶闸管

1. 单向晶闸管(SCR)----与双向触发二极管配套使用，构成过开关电源适配器的电压保护电路。

<img alt="单向晶闸管(SCR)" data-entity-type="file" data-entity-uuid="6fd60bef-6b3f-461f-a111-92054d0d7ff2" src="/sites/default/files/inline-images/%E5%9B%BE11%EF%BC%9A%E5%8D%95%E5%90%91%E6%99%B6%E9%97%B8%E7%AE%A1%28SCR%29.png" />
▲ 单向晶闸管(SCR)

2. 双向晶闸管(TRIAC)----可构成开关电源交流输入侧的过电压保护电路。

<img alt="双向晶闸管(TRIAC)" data-entity-type="file" data-entity-uuid="0a023e05-9180-4ac9-a285-6ed38c1c5ab1" src="/sites/default/files/inline-images/%E5%9B%BE12%EF%BC%9A%E5%8F%8C%E5%90%91%E6%99%B6%E9%97%B8%E7%AE%A1%28TRIAC%29.png" />
▲ 双向晶闸管(TRIAC)

四、其他

1. 光耦合器：线性光耦合器的电流传输比(CTR)与直流输入电流(If)的特性曲线具有良好的线性度。在传输小信号时，能使输出与输入呈线性关系，适合构成精密开关电源中的光藕反馈电路，并实现二次侧与一次侧的隔离。

<img alt="光耦" data-entity-type="file" data-entity-uuid="5c15944d-2056-4480-ab25-930ad1ee5c2d" src="/sites/default/files/inline-images/%E5%9B%BE13_5.png" />
▲ 光耦

2. 滤波器：亦称EMI滤波器，它属于双向射频滤波器，一方面能滤除从交流线引入的外部电磁干扰;

另一方面还可避免开关电源适配器向外部发出噪声干扰，能显著提高开关电源适配器的抗干扰能力，并使开关电源符合电磁兼容性(EMC)标准。

3. 可调式精密并联稳压器：例如TL431，可广泛用于精密开关电源适配器、充电器中，还能构成电压比较器、电源电压监视器、延时电路、精密恒流源等。

4. 磁珠：有管状、片状磁珠及磁珠阵列，能抑制开关电源适配器、充电器的开关噪声和尖峰干扰。有管状、片状磁珠及磁珠阵列，能抑制开关电源适配器、充电器的开关噪声和尖峰干扰。
