使用二极管并联LDO的方法

<p>在<a href="http://murata.eetrend.com/article/2021-06/1004464.html">上一篇</a>文章中，提到了有两种并联LDO的方法。本文中将介绍第一种方法：使用二极管并联LDO的方法。</p>

<p><strong>使用二极管并联LDO</strong></p>

<p>首先来看通过二极管并联LDO的电路图。采用二极管并联LDO连接方法，由于输出路径中有二极管，因此输出电压仅下降二极管正向电压（以下简称“VF”）的量。所以，要想得到预期的输出电压，需要采取诸如将二极管VF添加到LDO的输出电压设置值中等措施。另外，每个二极管的VF会有个体波动，而且还会因负载电流和温度而异，因此，无法期待精确的输出电压精度。</p>

<p><img alt="通过二极管连接两个LDO输出时的电路" data-entity-type="file" data-entity-uuid="19927797-4ba7-4a36-8661-7f121fd78a19" src="/sites/default/files/inline-images/%E9%80%9A%E8%BF%87%E4%BA%8C%E6%9E%81%E7%AE%A1%E8%BF%9E%E6%8E%A5%E4%B8%A4%E4%B8%AALDO%E8%BE%93%E5%87%BA%E6%97%B6%E7%9A%84%E7%94%B5%E8%B7%AF.png" /><br />
<em>通过二极管连接两个LDO输出时的电路</em></p>

<p>如上一篇文章所述，这个电路也是由输出电压高的LDO供给电流，但由于流过的电流因二极管的VF而异，因此可以在一定程度上吸收两个LDO之间的电压差。输出电压的平衡关系可以通过以下公式来表示：</p>

<p>V_OUT1－V_F1（I_OUT1）＝V_OUT2－V_F2（I_OUT2）</p>

<p>V_OUT1：LDO1的输出电压<br />
V_OUT2：LDO2的输出电压<br />
VV_F1（I_OUT1）：I_OUT1的D1的V_F<br />
V_F2（I_OUT2）：I_OUT2的D2的V_F</p>

<p>例如，从右图中可以看出使用3.3V、1A输出的LDO，且LDO1的输出电压比LDO2高1%时，各LDO供给负载的输出电流是如何分配的。</p>

<p>在负载电流为1A的节点，即使LDO的输出电压差仅为1%，但电流分配却有很大差异：LDO1为0.64A，LDO2为0.36A。</p>

<p><img alt="输出电压差为1%时的输出电流分配" data-entity-type="file" data-entity-uuid="6ce7fda6-47ee-4ff6-b0fb-3d261c0374d3" src="/sites/default/files/inline-images/%E8%BE%93%E5%87%BA%E7%94%B5%E5%8E%8B%E5%B7%AE%E4%B8%BA1%25%E6%97%B6%E7%9A%84%E8%BE%93%E5%87%BA%E7%94%B5%E6%B5%81%E5%88%86%E9%85%8D.png" /><br />
<em>输出电压差为1%时的输出电流分配</em></p>

<p>接下来，右图中给出了两个LDO间的输出电压差对输出电流的影响。</p>

<p>右图表示LDO1比LDO2的输出电压高时各LDO的输出电流之比。当两个LDO的输出电压完全相同时，输出电流的比率为50%（平均分配输出电流），但随着输出电压差的增加，电流比率的差也会随之增加。例如假设LDO1的输出电压波动＋1%、LDO2的输出电压波动－1%，则LDO1的电流输出为77%、LDO2的电流输出为23%，电流分配很不平衡。</p>

<p><img alt="输出电压差对输出电流比率的影响" data-entity-type="file" data-entity-uuid="7e3916c6-4a98-404e-8232-b2a792fb7259" src="/sites/default/files/inline-images/%E8%BE%93%E5%87%BA%E7%94%B5%E5%8E%8B%E5%B7%AE%E5%AF%B9%E8%BE%93%E5%87%BA%E7%94%B5%E6%B5%81%E6%AF%94%E7%8E%87%E7%9A%84%E5%BD%B1%E5%93%8D_0.png" /><br />
<em>输出电压差对输出电流比率的影响</em></p>

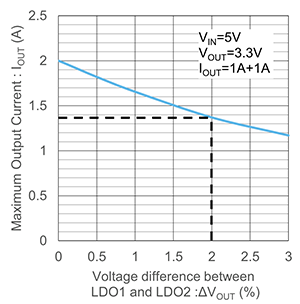

<p>从下图中可以看出当使用最大推荐输出电流值为1A的LDO时，LDO间的输出电压差对LDO并联电路的输出电流的影响。</p>

<p>如果LDO之间完全没有电压差，则两个LDO的输出电流相等，因此可以输出2A（1A+1A）的电流。但随着LDO输出电压差的增加，能够输出的电流值越来越小。在LDO1的输出电压波动＋1%、LDO2的输出电压波动－1%的条件下，使用最大推荐输出电流值为1A的LDO时，当两个LDO中的一个达到1A时该LDO将达到最大输出状态，因此相对于2A的输出电流能力，最多只能输出1.37A的电流。</p>

<p><img alt="输出电压差对最大输出电流的影响" data-entity-type="file" data-entity-uuid="fc9496ea-f522-48ad-a8d3-535af5d2954b" src="/sites/default/files/inline-images/%E8%BE%93%E5%87%BA%E7%94%B5%E5%8E%8B%E5%B7%AE%E5%AF%B9%E6%9C%80%E5%A4%A7%E8%BE%93%E5%87%BA%E7%94%B5%E6%B5%81%E7%9A%84%E5%BD%B1%E5%93%8D_0.png" /><br />
<em>输出电压差对最大输出电流的影响</em></p>

<p>最后请看负载调节图表。</p>

<p>与LDO输出相比，输出电压下降了二极管VF的量，并且二极管VF随负载电流的增加而增加，因此输出电压进一步降低。</p>

<p>除了各LDO本来就有的负载调节器之外，二极管VF的影响也很大，而且输出电压的变化也很大，因此，如前所述，负载调节器并不理想。</p>

<p><img alt="负载调节" data-entity-type="file" data-entity-uuid="d98ab90c-6d12-48ec-8f98-8369ac9340fb" src="/sites/default/files/inline-images/%E8%B4%9F%E8%BD%BD%E8%B0%83%E8%8A%82.png" /></p>

<p><em>负载调节</em></p>

<p>下一篇文章将介绍另一种方法：使用镇流电阻进行LDO并联。</p>
