<p>市面上的同轴连接器种类繁多，到底应该如何搭配使用呢？由于数量过于庞大，如果一一说明的话可能要费一番功夫。下面简单介绍一下十种最常用的款式：F型、BNC、TNC、.FL、N型、MCX、SMA、RCA、UHF和7/16 DIN。上述款式的连接器均以公头/母头、插头/插孔的形式相互“适配”。可能是公头或母头插头，也可能是公头或母头插孔。公母也常被称作极性。</p>

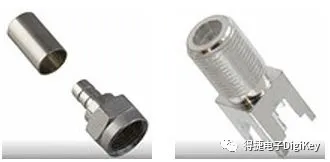

<p>1. F型 ——最常用于有线电视或互联网连接的标准“电缆”连接器。</p>
<p><img alt="F型" data-entity-type="file" data-entity-uuid="3d2352f8-494c-48b4-baef-25a3671628b8" src="/sites/default/files/inline-images/1_186.png" /></p>
<p>2. BNC ——即Bayonet Neil-Concelman（尼尔-康塞曼卡口）的缩写，用以描述其连接样式，因为卡口式适用于快速扭接式连接。</p>
<p><img alt=" BNC" data-entity-type="file" data-entity-uuid="24b96806-47ee-40d1-9a83-65a657131706" src="/sites/default/files/inline-images/2_181.png" /></p>

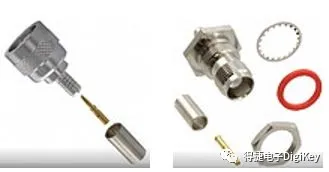

<p>3. TNC ——有人可能认为该连接器可与BNC搭配使用，因为它们的名称相似，但TNC是Threaded Neil-Concelman（尼尔-康塞曼螺纹）的缩写，只是BNC的螺纹和耐候版本。</p>
<p><img alt="TNC" data-entity-type="file" data-entity-uuid="a902b2ac-dba6-4f4c-aba9-00b2edb71527" src="/sites/default/files/inline-images/3_167.png" /></p>

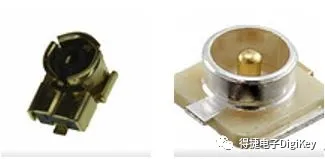

<p>4. FL ——这款连接器可能会引起混淆。该款式更常称为UMCC（UltraMiniature Coaxial Connector，超微型同轴连接器），但有时也称为FL、I-PEX、MHF、AMC、W.FL、H.FL等，是一种超低型卡入式连接器，主要用于移动应用。一般来说，这些连接器可以交叉连接。</p>
<p><img alt="FL" data-entity-type="file" data-entity-uuid="a76f85ec-35d8-44e7-a1cf-a2180c6bf4d0" src="/sites/default/files/inline-images/4_150.png" /></p>

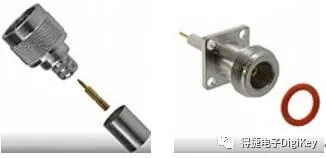

<p>5. N型 ——该款连接器可能因其名称而被误认为与F型连接器相关，但实际上它是以发明者Paul Neill命名的。这是另一个螺纹和较重负荷解决方案，因其耐候性而适用于户外应用。</p>
<p><img alt="N型" data-entity-type="file" data-entity-uuid="dc76bf32-bf8e-44df-aeaa-e6c455f65b71" src="/sites/default/files/inline-images/5_122.png" /></p>

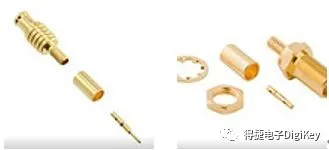

<p>6. MCX ——这是另一个具有多种变化形式的款式。MCX是指Micro Coaxial Connectors（微型同轴连接器），其与MMCX（Micro-Miniature Coaxial Connector，微小型同轴连接器）、MMBX、SMB（Sub Miniature Version B，次微型版本B）、SSMB（Smaller SMB，较小型SMB）、SMC、SSMC、SSMCX等连接器密切相关。上述连接器均采用卡入式连接，且一般不会交叉连接。</p>
<p><img alt="MCX" data-entity-type="file" data-entity-uuid="d734b254-716d-4aa0-9ba1-bd688f733e4c" src="/sites/default/files/inline-images/6_107.png" /></p>

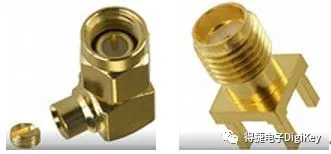

<p>7. SMA ——该款式是SMB或SMC连接器的螺纹版本。SMA连接器与SMB和SMC并不相关，因为后者是卡入式连接。此外，虽然与F型非常相似，但SMA与F型也并不相关。这两者的区别主要是最大频率和尺寸。</p>
<p><img alt="SMA" data-entity-type="file" data-entity-uuid="435756c7-7e64-4383-a3c9-820746a49506" src="/sites/default/files/inline-images/7_98.png" /></p>

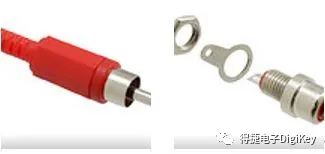

<p>8. RCA ——RCA连接器得名于其设计公司——美国无线电公司（Radio Corporation of America）。这是一款非常常用的连接器，用于基础和快速视频和音频连接。</p>
<p><img alt="RCA" data-entity-type="file" data-entity-uuid="7dad7aef-d819-4231-8d71-bf3f7803f4fc" src="/sites/default/files/inline-images/8_75.png" /></p>

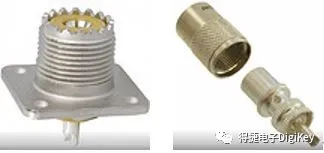

<p>9. UHF ——即Ultra High Frequency（超高频）连接器，该连接器在上世纪30年代因频率在30 MHz以上而得名。如今，超高频的数值要比当年高得多，而这些连接器也无法进行处理了。因此，这款与F型连接器相似的连接器已落后于大多数其他连接器。</p>
<p><img alt="UHF" data-entity-type="file" data-entity-uuid="db938eb4-dd06-444e-ac02-3946ad62d363" src="/sites/default/files/inline-images/9_61.png" /></p>

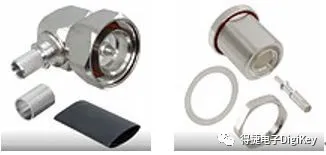

<p>10. 7/16 DIN ——该款式定义为7毫米和16毫米DIN。DIN是指最初对连接器款式进行标准化的组织——Deutsches Institute Fur Normung（德国标准化学会）。该款式在蜂窝天线应用中最为流行。</p>
<p><img alt="DIN" data-entity-type="file" data-entity-uuid="a68b7e86-5ab3-448a-a6d6-7c11451fc307" src="/sites/default/files/inline-images/10_68.png" /></p>
<p>一般来说，不建议在不使用适配器的情况下混合和匹配上述款式，因为即使可以建立连接，它们的额定值和功能也不匹配。以上是十种最流行的同轴连接器款式。本文所述并不详尽，你可以在Digi-Key上查看更具体的数字目录，包括图像和适配器。</p>
<p>此外，值得一提的是，上述每种款式均包含许多变化形式（例如反向极性），可用于特定的应用。</p>
