<p><strong>“建议使用低ESR的电容，如陶瓷电容”</strong></p>
<p>我们在设计电路选取电容的时候，经常会出现这样一段话，都说陶瓷电容的ESR很低，那到底多低呢？跟频率有关系吗？</p>
<p>我相信很多人都会在心里问这些问题，网上去查答案也比较笼统，也没个具体的答案，电容规格书貌似也不写这个，于是乎我们只知道陶瓷电容的ESR低，等到设计的时候我们也凭“经验”：xx大的电容应该够了，同时预留个大点的封装，等板子做出来噪声大的话就换个大点容量的电容。。。</p>
<p>为了能得到更准确的答案，使我们的设计更准确，我翻了各大电容公司的网站，终于找到一个比较好的了---村田</p>
<p>技术的文章都是枯燥的，毕竟学习都是痛苦的，但我希望你能把这个文章看完。我会告诉你怎么去看电容的参数，不仅仅是ESR，还有直流偏压特性，谐振频率，损耗角，容量随温度的变化情况，纹波电流造成的温升情况，文末也会分享一些常用电容参数的完整文档。</p>
<p><strong>如何查找MLCC陶瓷电容参数</strong></p>
<p>网址如下：</p>

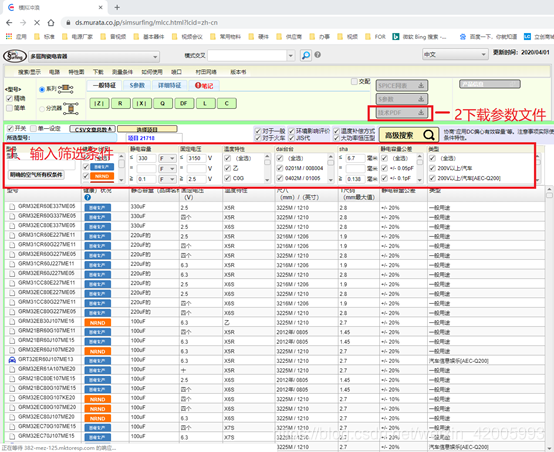

<p><a href="https://ds.murata.co.jp/simsurfing/mlcc.html?lcid=zh-cn">https://ds.mur…;
<p>注：这个网站有时刷新不出来，可以多尝试几次</p>
<p><img alt="1" data-entity-type="file" data-entity-uuid="5450451c-5f75-4fe9-825f-07900e4cf5a7" src="/sites/default/files/inline-images/1_177.png" /></p>
<p>想知道什么电容的参数，直接输入参数或者是型号，点击型号，然后就可以下载PDF或者是S参数，SPICE网表等等，非常全。</p>
<p><img alt="2" data-entity-type="file" data-entity-uuid="8174d2d4-9630-41fa-97c3-f16f606e9178" src="/sites/default/files/inline-images/2_172.png" /></p>
<p>10uf_10V_X5R_0603的MLCC参数如下图：</p>
<p>如上图，详细说明了该电容的各种参数特性：直流偏压特性，谐振频率，ESR的随频率的变化，损耗角，容量随温度的变化情况，纹波电流造成的温升情况。</p>
<p>是不是非常详细呢？</p>
<p>比如下图10uf_10V_X5R_0603的ESR，阻抗随频率的参数：</p>
<p><img alt="3" data-entity-type="file" data-entity-uuid="3dc0ec08-00fb-46af-b801-364bbe7b34dc" src="/sites/default/files/inline-images/3_159.png" /></p>
<p>我们可以看到：</p>
<p>谐振频率在2MHz左右；</p>
<p>ESR并不是固定值，在500Khz左右达到最低，大概是2毫欧，在100hz的时候ESR是2Ω左右，差别还是很大的。</p>

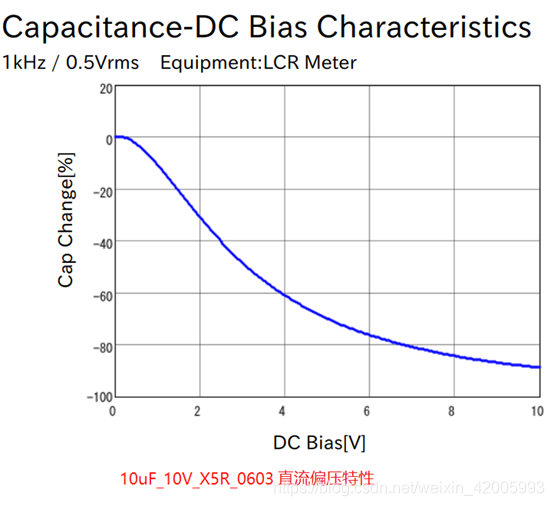

<p>我们也能看到10uf_10V_X5R_0603的直流偏压特性</p>
<p><img alt="4" data-entity-type="file" data-entity-uuid="89f28045-2fdc-46b7-91e9-35d996a0edd2" src="/sites/default/files/inline-images/4_144.png" /></p>

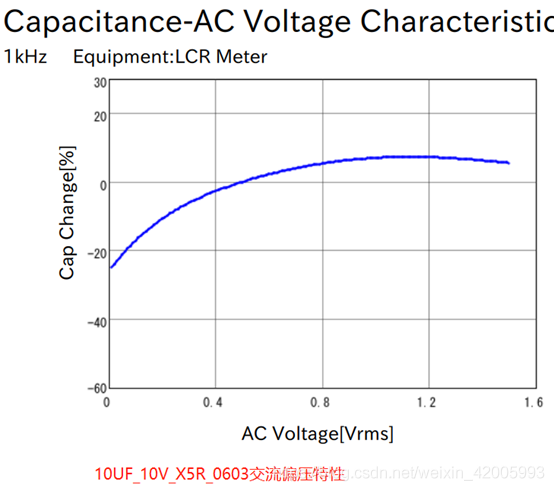

<p>还有交流偏压特性</p>
<p><img alt="5" data-entity-type="file" data-entity-uuid="6b563ace-f4f3-44e4-91df-954c385fcbb4" src="/sites/default/files/inline-images/5_116.png" /></p>

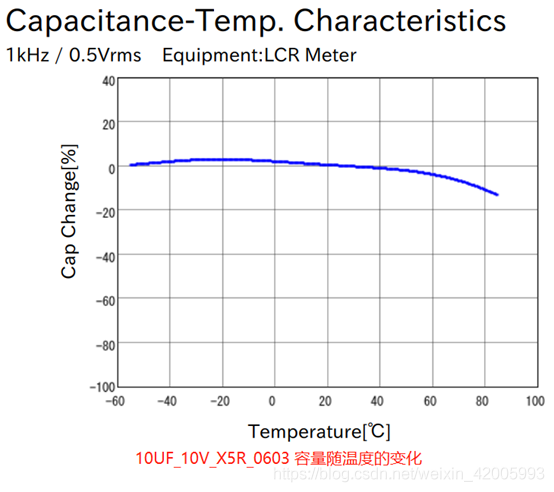

<p>容量随温度的变化（多下载些不同规格可以看出X7R，X5R，NP0，Y5V等之间的差别）</p>
<p><img alt="6" data-entity-type="file" data-entity-uuid="52ebd9d9-12f1-42fd-beb1-9d9e705012fc" src="/sites/default/files/inline-images/6_101.png" /></p>

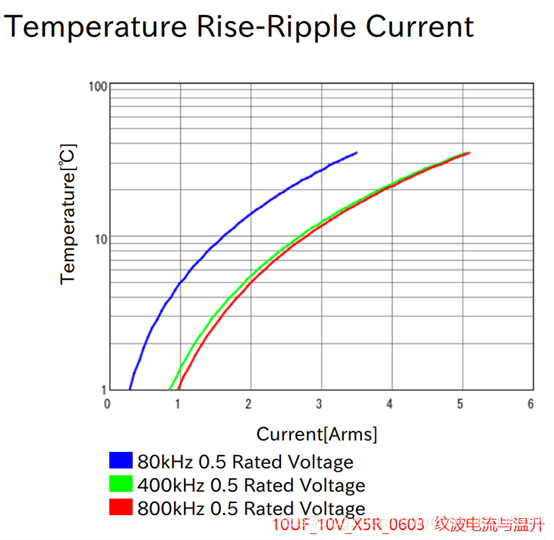

<p>纹波电流与温度</p>
<p><img alt="7" data-entity-type="file" data-entity-uuid="3633593d-e203-4643-af83-20bdedbc79b7" src="/sites/default/files/inline-images/7_93.png" /></p>
<p>关键参数汇总</p>

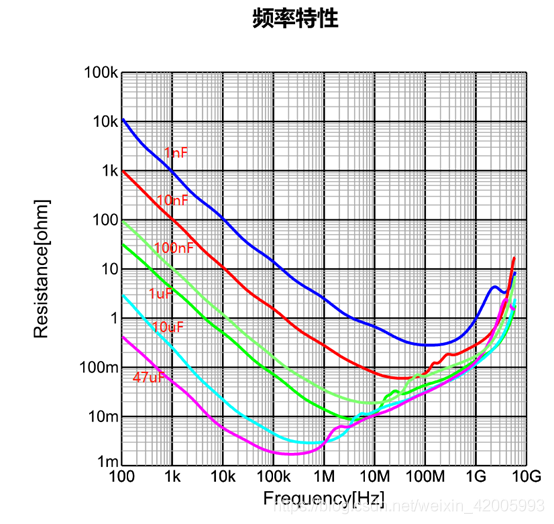

<p>各种电容ESR参数（注意不是阻抗）</p>
<p><img alt="8" data-entity-type="file" data-entity-uuid="74f4b1d4-bd75-46fe-b10a-8f3ed0478928" src="/sites/default/files/inline-images/8_71.png" /></p>

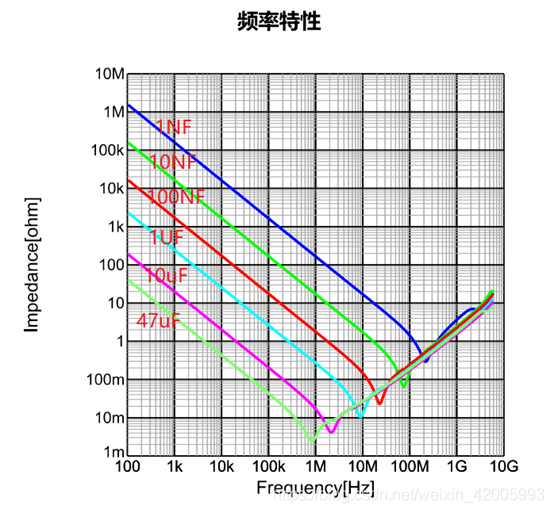

<p>各种电容的谐振频率</p>
<p><img alt="9" data-entity-type="file" data-entity-uuid="90fd8ba1-c3e5-430d-930b-5d9eb8532dcf" src="/sites/default/files/inline-images/9_58.png" /></p>

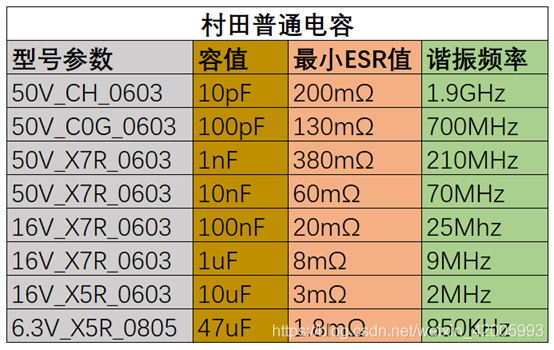

<p>好吧，我知道你们比较懒，我汇总列个表吧。</p>
<p><img alt="10" data-entity-type="file" data-entity-uuid="c5aaceb4-5b37-4f78-bfd6-6693d34051f3" src="/sites/default/files/inline-images/10_65.png" /></p>
