<p>越来越多的家用音频应用使用数字放大器。许多情况下，家用音频由交流插座供电，电源电缆中的导电噪声按照EMC标准进行调节。因此，有必要防止音频播放过程中噪声泄漏到电源线路中。下面概述了家用音频电缆及其解决方案中的噪声问题。</p>
<p><strong>电源和对策的影响</strong><br />
电源的质量对于从音频设备输出出色的音频非常重要。图1（下方）显示了另一个器件连接家用音频设备电源插座时的THD + N结果。没有在电源线路中实现抑制时，THD + N在整个可听见范围内变差，而采取抑制措施后，THD + N结果和音频质量（下方图2）得到了改善。</p>
<p><img alt="Murata的PLT10HH大型电流共模扼流圈和BNX块式EMIFIL®滤波器" data-entity-type="file" data-entity-uuid="a533caf8-33c9-439e-bb42-efc3811a9fc0" height="266" src="/sites/default/files/inline-images/%E6%8D%95%E8%8E%B7_4.PNG" width="392" /></p>
<p>Murata的PLT10HH大型电流共模扼流圈和BNX块式EMIFIL®滤波器可在电源线路上提供低频至高频抑制。这两个系列均非常适合用于各种组，抑制电源噪声。</p>
<p><img alt="图1：电源电路噪声干扰示例和对策" data-entity-type="file" data-entity-uuid="8d713f57-df29-4454-9e46-d96e3ec889df" src="/sites/default/files/inline-images/%E5%9B%BE1%EF%BC%9A%E7%94%B5%E6%BA%90%E7%94%B5%E8%B7%AF%E5%99%AA%E5%A3%B0%E5%B9%B2%E6%89%B0%E7%A4%BA%E4%BE%8B%E5%92%8C%E5%AF%B9%E7%AD%96.png" /></p>
<p><em>图1：电源电路噪声干扰示例和对策</em></p>
<p><img alt="图2：电源电路抑制时音频质量测量结果" data-entity-type="file" data-entity-uuid="ce0b0aec-7849-4a8a-b06e-a0a7ce165c29" src="/sites/default/files/inline-images/%E5%9B%BE2%EF%BC%9A%E7%94%B5%E6%BA%90%E7%94%B5%E8%B7%AF%E6%8A%91%E5%88%B6%E6%97%B6%E9%9F%B3%E9%A2%91%E8%B4%A8%E9%87%8F%E6%B5%8B%E9%87%8F%E7%BB%93%E6%9E%9C.png" /></p>
<p><em>图2：电源电路抑制时音频质量测量结果</em></p>
<p><strong>音频电路和对策的影响</strong><br />
家用音频应用通常由交流插座供电。电源电缆中的导电噪声按照EMC标准进行调节，因此有必要防止音频播放过程中噪声泄漏到电源线路中。</p>
<p>通常将降噪方法引入交流适配器或交流-直流电源部分。然而，在作为噪声源的数字放大器电源部分进行抑制，更容易避免噪声问题（下方图3）。</p>
<p><img alt="图3：应对从D类放大器到电源电路的噪声泄漏的对策示例" data-entity-type="file" data-entity-uuid="58901efc-9b9a-426c-9ca0-c7a376c407c2" src="/sites/default/files/inline-images/%E5%9B%BE3%EF%BC%9A%E5%BA%94%E5%AF%B9%E4%BB%8ED%E7%B1%BB%E6%94%BE%E5%A4%A7%E5%99%A8%E5%88%B0%E7%94%B5%E6%BA%90%E7%94%B5%E8%B7%AF%E7%9A%84%E5%99%AA%E5%A3%B0%E6%B3%84%E6%BC%8F%E7%9A%84%E5%AF%B9%E7%AD%96%E7%A4%BA%E4%BE%8B.png" /></p>
<p><em>图3：应对从D类放大器到电源电路的噪声泄漏的对策示例</em></p>

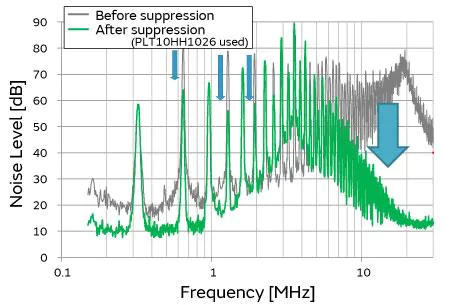

<p>图4（下方）显示了从电源线路泄漏的噪声的测量结果。它显示数字放大器开关频率的更高谐波作为噪声传导。配备Murata PLT10HH扼流线圈和BNX滤波器改进超过20dB。</p>
<p><img alt="图4：采用抑制产品前后的电源噪声测量结果" data-entity-type="file" data-entity-uuid="ac4089a9-b69d-43d2-b75a-90fcfd64535e" src="/sites/default/files/inline-images/%E5%9B%BE4%EF%BC%9A%E9%87%87%E7%94%A8%E6%8A%91%E5%88%B6%E4%BA%A7%E5%93%81%E5%89%8D%E5%90%8E%E7%9A%84%E7%94%B5%E6%BA%90%E5%99%AA%E5%A3%B0%E6%B5%8B%E9%87%8F%E7%BB%93%E6%9E%9C.png" /></p>
<p><em>图4：采用抑制产品前后的电源噪声测量结果</em></p>
<p>借助这两个系列，设计人员可以抑制从电源电路到音频设备的噪声干扰，以及抑制从音频设备泄漏到电源的噪声。</p>
