PCB布局思路分析

周二, 23 二月 2021 - 09:58

分析好整个电路原理以后，就可以开始对整个电路进行布局布线，下面，给大家介绍一下布局的思路和原则。

<img alt="1" data-entity-type="file" data-entity-uuid="a0f24b74-a0f1-4a34-9a31-3fd18f6bbce9" height="385" src="/sites/default/files/inline-images/01_88.png" width="578" />

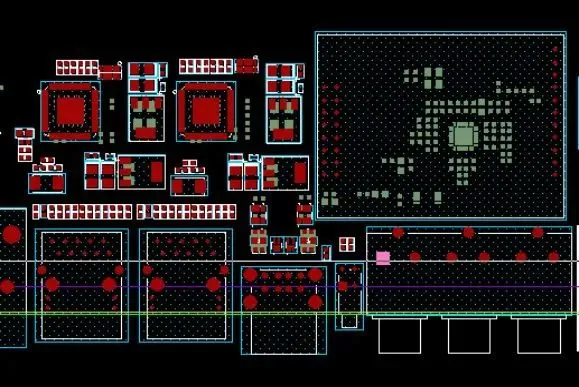

1.首先，我们会对结构有要求的器件进行摆放，摆放的时候根据导入的结构，连接器得注意1脚的摆放位置。
<img alt="02" data-entity-type="file" data-entity-uuid="73eacce0-d566-45bc-85b8-95ed8fa56d67" src="/sites/default/files/inline-images/02_91.png" />

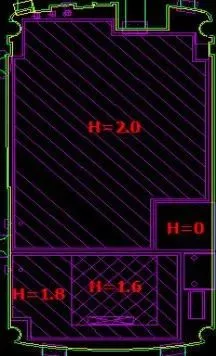

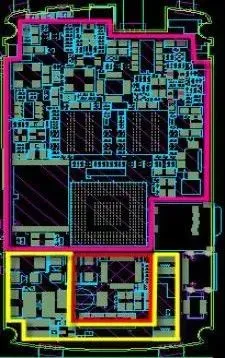

2.布局时要注意结构中的限高要求。
<img alt="03" data-entity-type="file" data-entity-uuid="8e39848f-1e73-4dae-86b2-c6936ac55b45" src="/sites/default/files/inline-images/03_75.png" />

<img alt="04" data-entity-type="file" data-entity-uuid="2c2b22fa-65ea-4b4a-bd1f-7f2d1085a1e1" src="/sites/default/files/inline-images/04_62.png" />

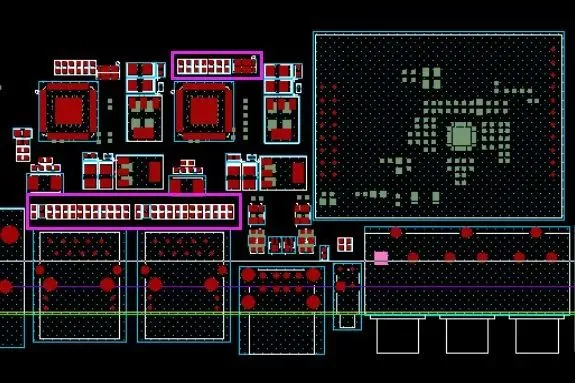

3.如果要布局美观，一般按元件外框或者中线坐标来定位(居中对齐)。
<img alt="05" data-entity-type="file" data-entity-uuid="658ba55d-1e4c-4570-b9eb-bd76adcaca64" src="/sites/default/files/inline-images/05_47.png" />

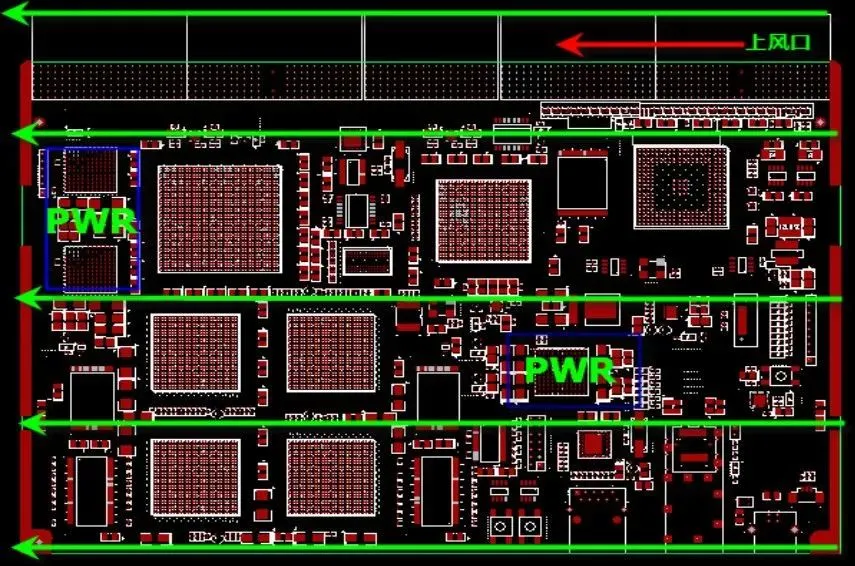

4.整体布局要考虑散热。
<img alt="06" data-entity-type="file" data-entity-uuid="28e78631-108f-42a2-81b5-cbf2e5eab754" src="/sites/default/files/inline-images/06_42.png" />

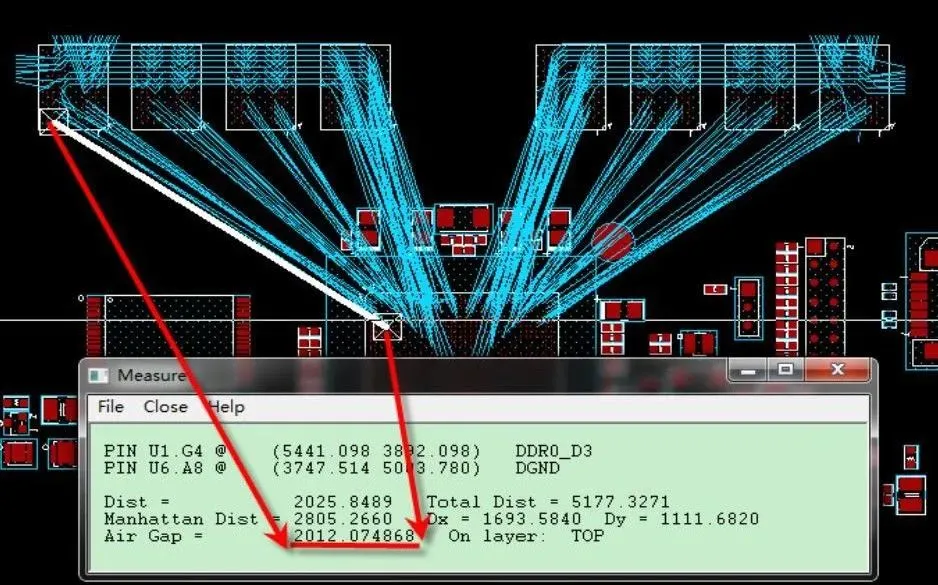

5.布局的时候需要考虑好布线通道评估、考虑好等长需要的空间。
<img alt="07" data-entity-type="file" data-entity-uuid="88478387-173f-4ef4-90c0-0642e1c99d20" src="/sites/default/files/inline-images/07_30.png" />

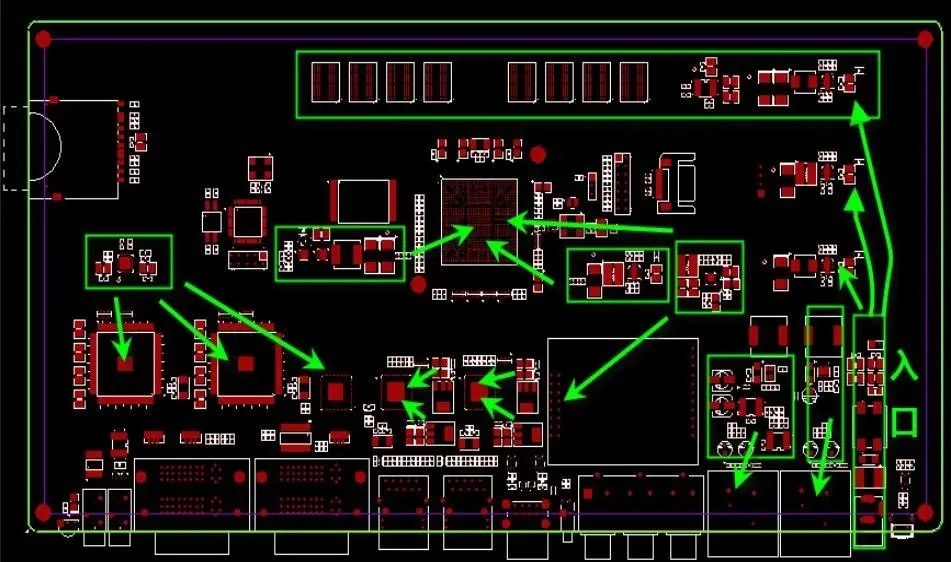

6.布局时需要考虑好电源流向，评估好电源通道。
<img alt="08" data-entity-type="file" data-entity-uuid="76dfa434-5b56-463b-be23-ec652975c97d" src="/sites/default/files/inline-images/08_27.png" />
7.高速、中速、低速电路要分开。
<img alt="09" data-entity-type="file" data-entity-uuid="345ee014-b880-497a-942c-9a47b1d863fb" src="/sites/default/files/inline-images/09_23.png" />

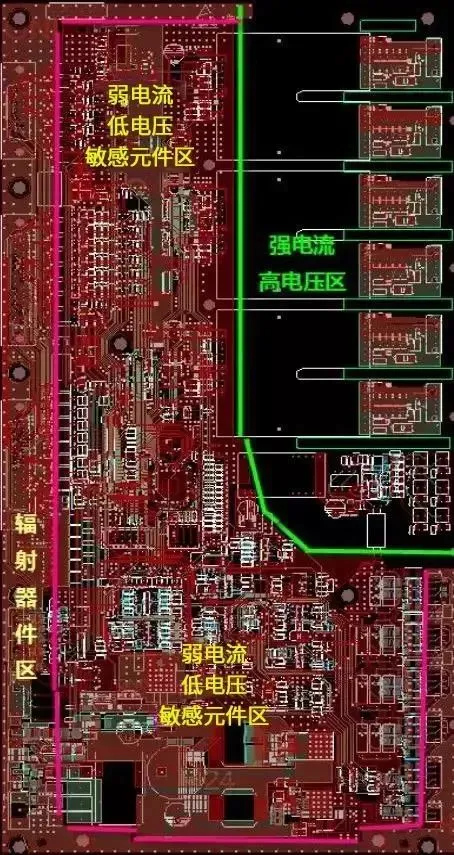

8.强电流、高电压、强辐射元器件远离弱电流、低电压、敏感元器件。
<img alt="10" data-entity-type="file" data-entity-uuid="db5c6d92-b9b5-4f98-ace0-d8eebdc0e37d" src="/sites/default/files/inline-images/10_61.png" />
9.模拟、数字、电源、保护电路要分开。
<img alt="11" data-entity-type="file" data-entity-uuid="e0bf6620-2fb3-46d1-802d-38c25c3b6505" src="/sites/default/files/inline-images/11_63.png" />

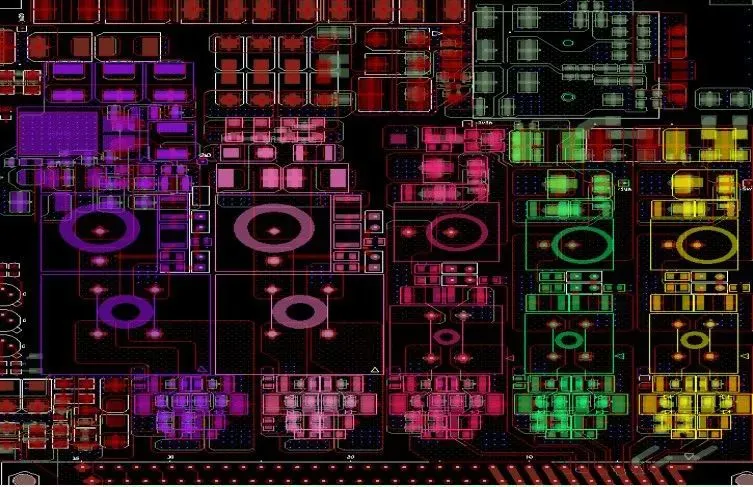

10.接口保护器件应尽量靠近接口放置。
<img alt="12" data-entity-type="file" data-entity-uuid="c5d1f672-c4b5-4e66-9517-15c40c2b660f" src="/sites/default/files/inline-images/12_53.png" />

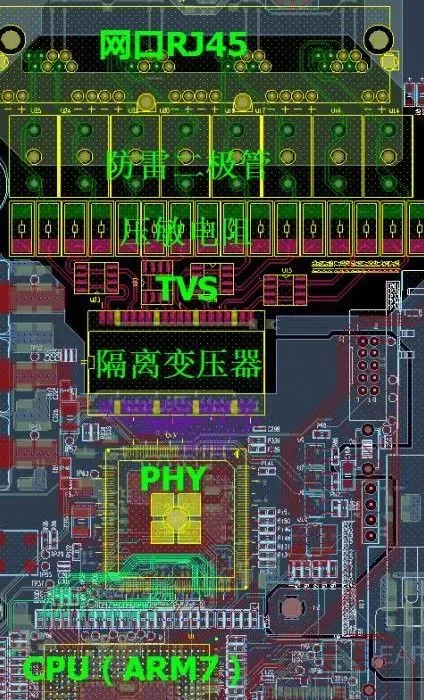

11.接口保护器件摆放顺序要求：
一般电源防雷保护器件的顺序是：压敏电阻、保险丝、抑制二极管、EMI滤波器、电感或者共模电感，对于原理图缺失上面任意器件顺延布局。
一般对接口信号的保护器件的顺序是：ESD(TVS管)、隔离变压器、共模电感、电容、电阻，对于原理图缺失上面任意器件顺延布局，严格按照原理图的顺序(要有判断原理图是否正确的能力)进行“一字型”布局。
<img alt="13" data-entity-type="file" data-entity-uuid="80dcbe6e-9f74-4f0f-b843-1390ac52803e" src="/sites/default/files/inline-images/13_42.png" />

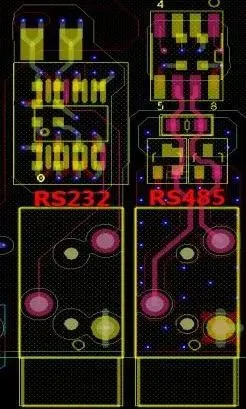

12.电平变换芯片(如RS232)靠近连接器(如串口)放置。
<img alt="14" data-entity-type="file" data-entity-uuid="8593b4e0-a1a0-4e21-8b13-5628c3939f28" src="/sites/default/files/inline-images/14_34.png" />

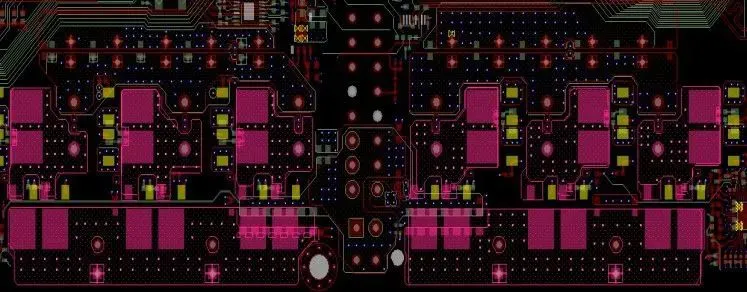

13.易受ESD干扰的器件，如NMOS及CMOS等器件，尽量远离易受ESD干扰的区域(如单板的边缘区域)。
<img alt="15" data-entity-type="file" data-entity-uuid="23f2d207-8add-48e2-bbe6-3d0b19fe4d88" src="/sites/default/files/inline-images/15_29.png" />

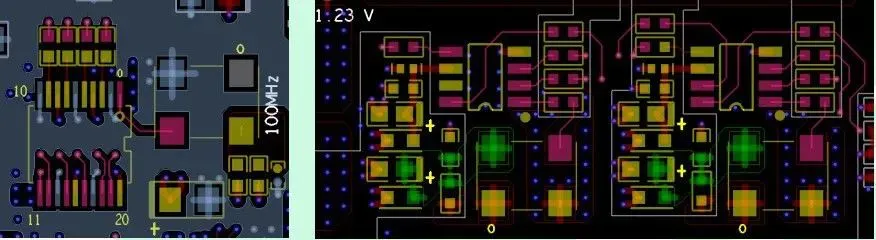

14.时钟器件布局：
晶体、晶振和时钟分配器与相关的IC器件要尽量靠近;
时钟电路的滤波器(尽量采用“∏”型滤波)要靠近时钟电路的电源输入管脚;
晶振和时钟分配器的输出是否串接一个22欧姆的电阻;
时钟分配器没用的输出管脚是否通过电阻接地;
晶体、晶振和时钟分配器的布局要注意远离大功率的元器件、散热器等发热的器件;
晶振距离板边和接口器件是否大于1inch。
<img alt="16" data-entity-type="file" data-entity-uuid="950cd94d-dc37-4f12-a590-44431f327c40" src="/sites/default/files/inline-images/16_27.png" />

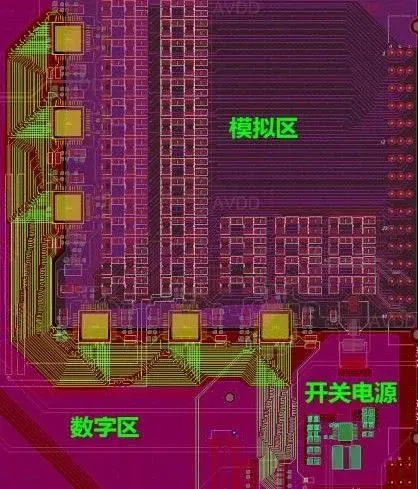

15.开关电源是否远离AD\DA转换器、模拟器件、敏感器件、时钟器件。
<img alt="17" data-entity-type="file" data-entity-uuid="1eeeefd1-d309-4d2e-96db-dd30720727ed" src="/sites/default/files/inline-images/17_18.png" />

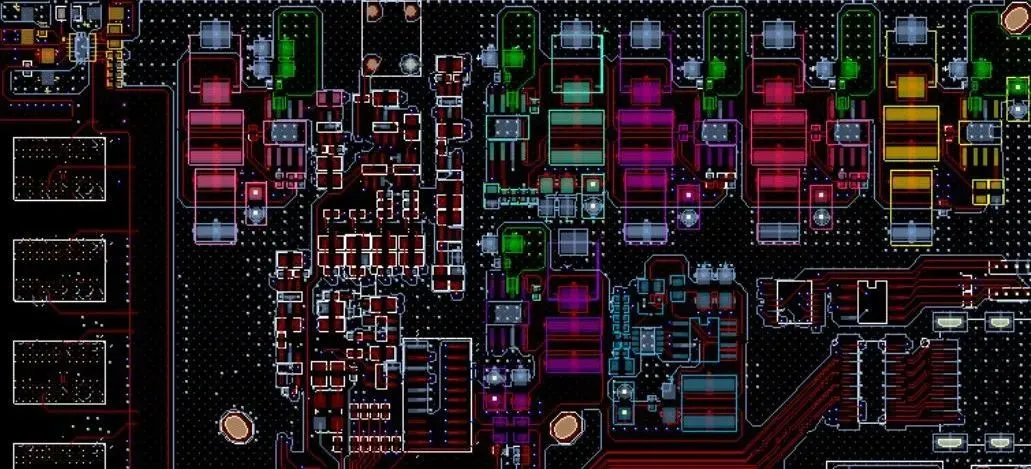

16.开关电源布局要紧凑，输入\输出要分开，严格按照原理图的要求进行布局，不要将开关电源的电容随意放置。
<img alt="16" data-entity-type="file" data-entity-uuid="834520a3-7118-4f63-b4a4-01fcc81ae0dd" src="/sites/default/files/inline-images/18_16.png" />

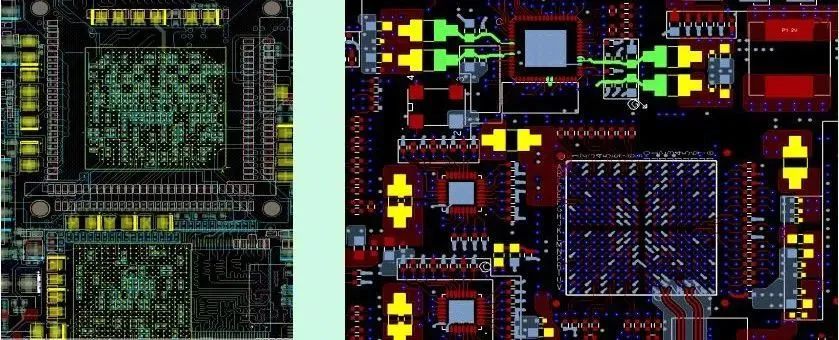

17.电容和滤波器件：
电容务必要靠近电源管脚放置，而且容值越小的电容要越靠近电源管脚;
EMI滤波器要靠近芯片电源的输入口;
原则上每个电源管脚一个0.1uf的小电容、一个集成电路一个或多个10uf大电容，可以根据具体情况进行增减。

免责声明：本文为网络转载文章，转载此文目的在于传播相关技术知识，版权归原作者所有，如涉及侵权，请联系小编删除(联系邮箱：service@eetrend.com )。
