<p>在电源电路中，通常会采用二极管实现整流，将交流的电源转变为直流电源。</p>

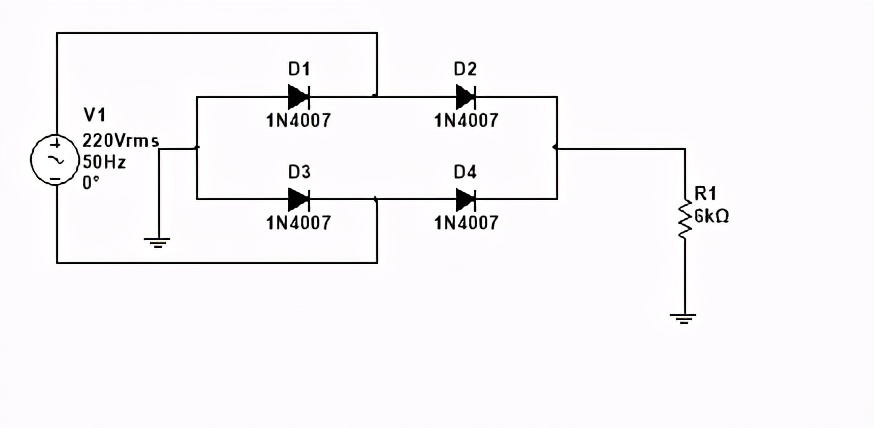

<p>如下图所示的桥式整流电路：</p>
<p><img alt="开关电源初级的桥式整流电路" data-entity-type="file" data-entity-uuid="9ff11903-3920-44ce-aec9-4ac2e5c34b49" src="/sites/default/files/inline-images/%E5%9B%BE1%EF%BC%9A%E5%BC%80%E5%85%B3%E7%94%B5%E6%BA%90%E5%88%9D%E7%BA%A7%E7%9A%84%E6%A1%A5%E5%BC%8F%E6%95%B4%E6%B5%81%E7%94%B5%E8%B7%AF.jpg" /></p>
<p><em>开关电源初级的桥式整流电路</em></p>
<p>比如在开关电源的初级，需要将交流电压整流成直流电压。</p>

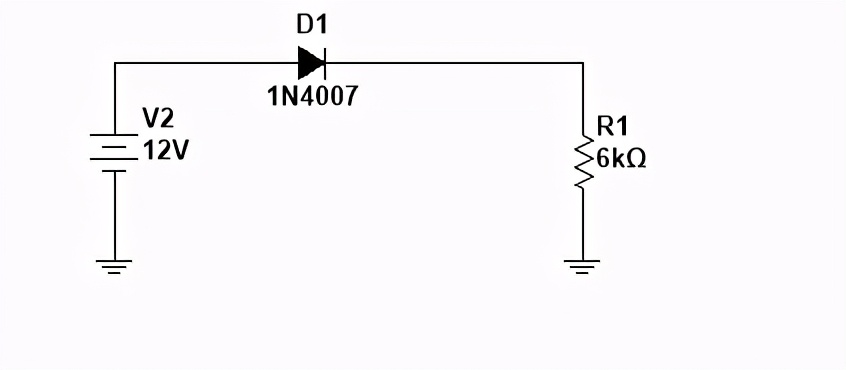

<p>再比如下图的电源防反接电路：</p>
<p><img alt="简单的电源防反接电路" data-entity-type="file" data-entity-uuid="79ad7aea-9482-4e8a-b025-6f3e68567fef" src="/sites/default/files/inline-images/%E5%9B%BE2%EF%BC%9A%E7%AE%80%E5%8D%95%E7%9A%84%E7%94%B5%E6%BA%90%E9%98%B2%E5%8F%8D%E6%8E%A5%E7%94%B5%E8%B7%AF.jpg" /></p>
<p><em>简单的电源防反接电路</em></p>
<p>如上图，如果V2反接，D1将截止，没有电流流到负载，从而起来保护负载的作用。<br />
从规格书中，可以知道二极管有两个非常重要的性能指标：最大平均正向电流和最大功率；<br />
以IN4007的参数为例，</p>
<p><img alt="最大平均正向电流" data-entity-type="file" data-entity-uuid="699f64e0-4545-4f8d-b82a-c3f102f83739" src="/sites/default/files/inline-images/%E5%9B%BE3%EF%BC%9A%E6%9C%80%E5%A4%A7%E5%B9%B3%E5%9D%87%E6%AD%A3%E5%90%91%E7%94%B5%E6%B5%81.png" /></p>
<p><em>最大平均正向电流</em></p>
<p>在产品设计中，不少人碰到相同的问题，按照二极管的规格书，二极管的正向电流不能超过额定值。<br />
当实际工作电流超过额定值时，不少人错误的认为通过并联二极管可以增加流过的电流。<br />
比如一个二极管允许流过1A的电流，再并一个二极管，不就可以流过2A的电流了？<br />
如下图：</p>

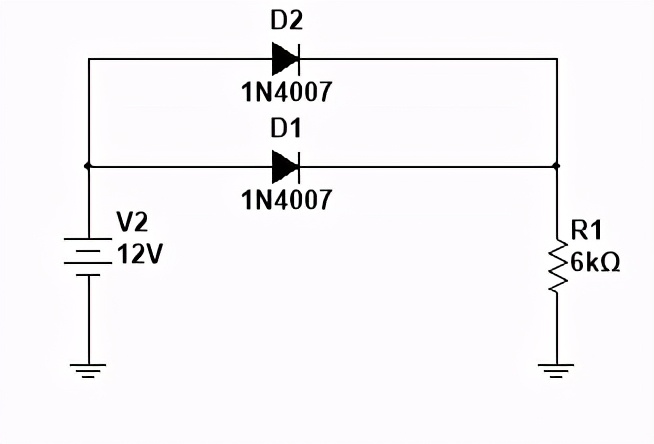

<p><img alt="并联二极管扩流的错误接法" data-entity-type="file" data-entity-uuid="e7400844-b83b-4a5a-b066-fc19adaad8b5" src="/sites/default/files/inline-images/%E5%9B%BE4%EF%BC%9A%E5%B9%B6%E8%81%94%E4%BA%8C%E6%9E%81%E7%AE%A1%E6%89%A9%E6%B5%81%E7%9A%84%E9%94%99%E8%AF%AF%E6%8E%A5%E6%B3%95.jpg" /></p>
<p><em>并联二极管扩流的错误接法</em></p>
<p><strong>实际果真如此吗？</strong><br />
当施在二极管的导通电压超过导通电压时，二极管二级导通。<br />
而二极管的导通电压典型值为0.7V，并不指所有的二极管的导通电压都是固定的0.7V。<br />
所有二极管的导通电压都各不相同，都有差异，有些可能是0.65V，有些可能是0.75V。<br />
当两个二极管并联时，有可能一个导通，另一个不导通。<br />
也有可能两个都导通，但由于内阻不相同，两个二极管流经的电流并不相同。<br />
比如，总的负载电流是2A，一个二极管可能流过了1.9A，另一个二极管可能仅流过0.1A。</p>
<p><img alt="正向电压、电流与温度关系" data-entity-type="file" data-entity-uuid="46a311d6-f3f2-4f20-8a26-ab7a50487747" src="/sites/default/files/inline-images/%E5%9B%BE5%EF%BC%9A%E6%AD%A3%E5%90%91%E7%94%B5%E5%8E%8B%E3%80%81%E7%94%B5%E6%B5%81%E4%B8%8E%E6%B8%A9%E5%BA%A6%E5%85%B3%E7%B3%BB.jpg" /></p>
<p><em>正向电压、电流与温度关系</em></p>
<p>更为严重的是，从上图的正向电压、电流与温度的关系可知，温度越高，正向导通电压将越低。<br />
这样可能会出现这样的情况，假设D1的导通电压为0.5V，D2的导通电压为0.7V。<br />
当电路上电时，D1先导通，电流流过D1，使得D1散发出热量，从而温度升高。<br />
温度升高又使得导通电压进一步降低，更多电流流过D1，从而陷入了恶情循环。<br />
最终导致只有一个二极管导通，或者大大部分的电流流过其中一个二极管。<br />
并没有达到设想的扩流的作用。</p>
