<p>家用电器安规和EMC常用标准</p>
<p>1、安规测试</p>
<p>（1）执行标准<br />
执行标准：GB4706.1 GB 4706.1-2005家用和类似用途电器的安全第1部分-通用要求；<br />
国际标准：IEC60335.1<br />
绝缘阻抗测试执行标准：GB50150-2016 电气装置安装工程 电气设备交接试验标准</p>

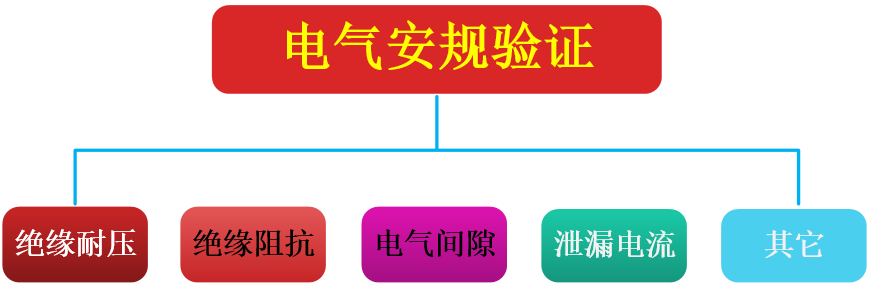

<p>（2）架构示意图</p>
<p><img alt="架构示意图" data-entity-type="file" data-entity-uuid="6c9ff04e-8e76-41bc-884d-8d9c8b38b55d" height="226" src="/sites/default/files/inline-images/1_163.png" width="689" /></p>

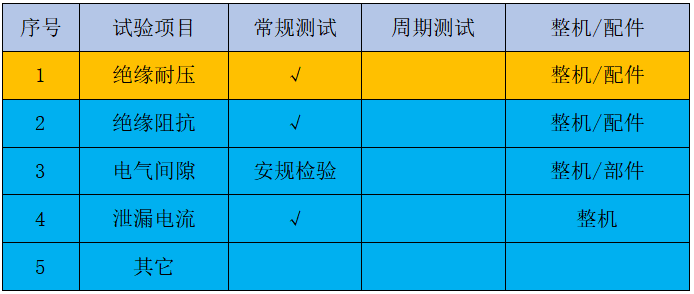

<p>安规构架图</p>
<p><img alt="2" data-entity-type="file" data-entity-uuid="77cd7b78-76bb-40b8-bc23-0067a83f50a8" src="/sites/default/files/inline-images/2_153.png" /></p>
<p>二、电磁兼容（EMC）验证</p>
<p><img alt="EMC构架图" data-entity-type="file" data-entity-uuid="8fb93fc3-c21e-49fd-89fe-b84b0d3e2664" height="381" src="/sites/default/files/inline-images/3_143.png" width="709" /></p>

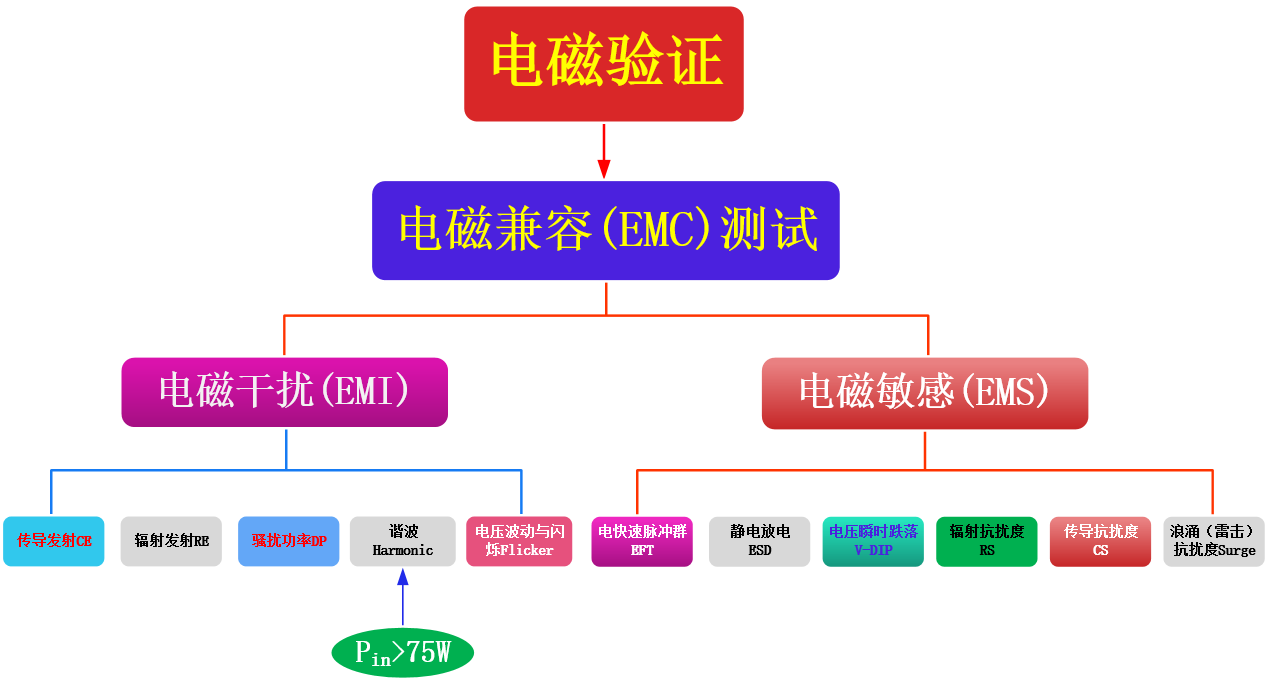

<p>EMC构架图</p>
<p>1、电磁兼容试验<br />

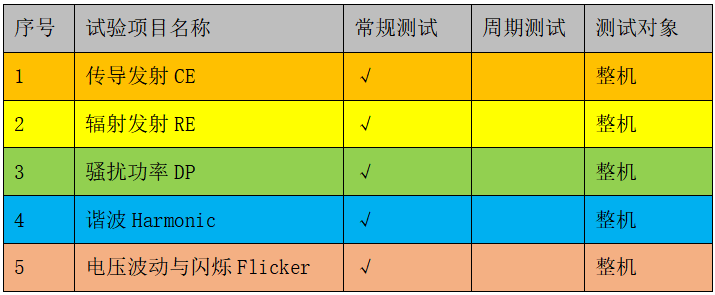

（1）电磁兼容EMC测试（EMI）试验</p>
<p><img alt="4" data-entity-type="file" data-entity-uuid="8fb612b5-f605-4d3b-85bf-ee77f2ea1a4f" src="/sites/default/files/inline-images/4_129.png" /></p>

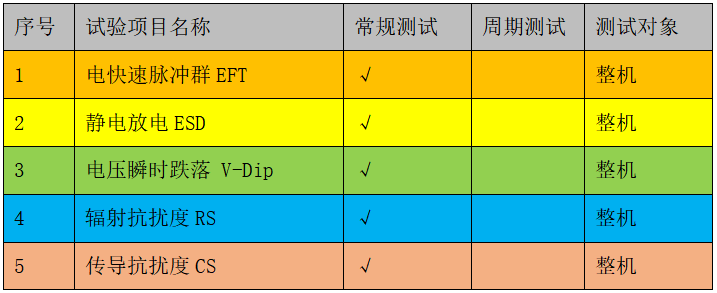

<p>（2）电磁兼容EMC测试（EMS）</p>
<p><img alt="5" data-entity-type="file" data-entity-uuid="ff15012c-62db-4d73-9248-10ff3adcd518" src="/sites/default/files/inline-images/5_104.png" /></p>
<p>2、执行标准<br />

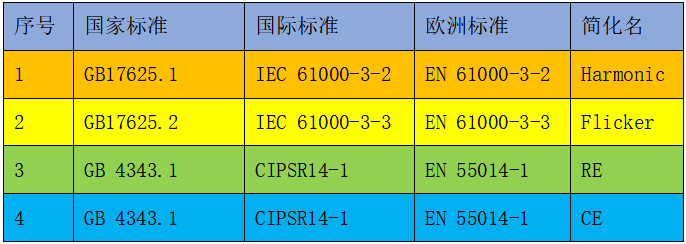

（1）电磁干扰（EMI）执行标准<br />
GB17625.1-2012电磁兼容 限值 谐波电流 发射限值(设备每相输入电流 ≤ 16A)<br />
GB 17625.2-2007 电磁兼容 限值 对每相额定电流≤16 A且无条件接入的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制<br />
执行标准：GB 4343.1-2018 家用电器、电动工具和类似器具的电磁兼容要求 第1部分：发射<br />
国际无线电抗干扰特别委员会标准：CIPSR14-1：2011</p>
<p><img alt="6" data-entity-type="file" data-entity-uuid="7c659913-b355-4ee9-b8ca-4e46eebfa33e" src="/sites/default/files/inline-images/6_90.png" /></p>

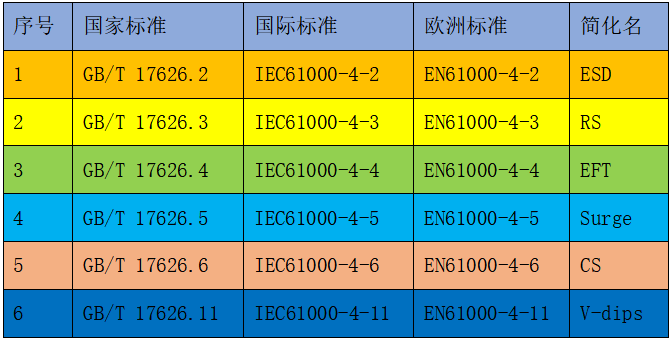

<p>（2）电磁抗干扰性或敏感度（EMS）<br />
执行标准：GB 4343.2-2018 家用电器、电动工具和类似器具的电磁兼容要求 第2部分：抗扰度<br />
国际无线电抗干扰特别委员会标准：CIPSR14-2：2008<br />
GB/T 17626.2-2006 电磁兼容 试验和测量技术 静电放电抗扰度试验<br />
GB/T 17626.3-2016 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验<br />
GB/T 17626.4-2008 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验<br />
GB/T 17626.5-2008 电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验<br />
GB/T 17626.6-2017 电磁兼容 试验和测量技术 射频场感应的传导骚扰抗扰度试验<br />
GB/T 17626.11-2008 电磁兼容 试验和测量技术 电压暂降、短时中断和电压变化的抗扰度试验</p>
<p><img alt="7" data-entity-type="file" data-entity-uuid="4ec94101-6161-4db5-b32a-698ae724028b" src="/sites/default/files/inline-images/7_83.png" /></p>
<p>注：如果有最新标准请参考最新标准，比如EN55022-1:2006，目前已经更新到EN55022-1:2017</p>
