<p>对高频电路而言，电路之间的电感匹配很重要。电感匹配是指在信号的传输线路上，让发送端电路的输出阻抗与接收端电路的输入阻抗一致，匹配后，可以最大限度地把发送端的电力传送到接收端。</p>
<p>匹配电路使用电容器和电感器，但是实际的电容器和电感器与理想的元件不同，有损耗。表示该损耗的有Q值。Q值越大，表示电容器和电感器的损耗就越小。</p>
<p><strong>电感的Q值与高频电路的损耗</strong></p>
<p>匹配电路中使用的电感器的Q值的大小，对高频电路的损耗也会产生影响。</p>
<p>为了确认此事，我们采用了村田的SAW滤波器 (通频带800MHz频段) 和RF电感，在匹配电路中换装Q值不同的RF电感，测量和比较了SAW滤波器的插入损耗。</p>

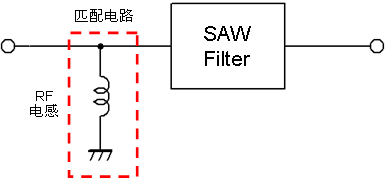

<p>图1表示电路图。此次的电路，虽说是匹配电路，但是只有一个RF电感器。</p>
<img alt="图1: SAW滤波器与匹配电路" data-align="center" data-entity-type="file" data-entity-uuid="74e114f2-8f1e-4814-bfe4-ec1f13e23c4e" src="/sites/default/files/inline-images/%E5%9B%BE1%EF%BC%9ASAW%E6%BB%A4%E6%B3%A2%E5%99%A8%E4%B8%8E%E5%8C%B9%E9%85%8D%E7%94%B5%E8%B7%AF.gif" />
<center>
<p><em>图1: SAW滤波器与匹配电路</em></p>
</center>

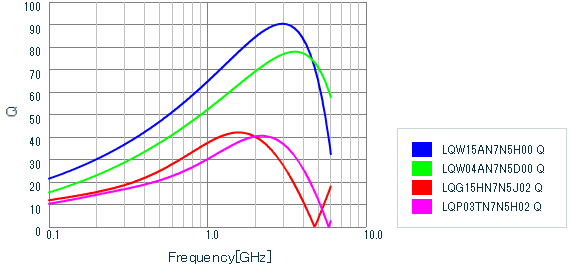

<p>图2表示此次进行了换装的RF电感的Q值的频率特性，表1表示结构、尺寸、Q值 (800MHz时的Typ.值)</p>
<img alt="图2: RF电感的Q值比较 (均为7.5nH)" data-align="center" data-entity-type="file" data-entity-uuid="e5b99e4c-4f22-4a42-8e94-e5059c37ee7e" src="/sites/default/files/inline-images/%E5%9B%BE2RF%E7%94%B5%E6%84%9F%E7%9A%84Q%E5%80%BC%E6%AF%94%E8%BE%83%20%28%E5%9D%87%E4%B8%BA7.5nH%29.gif" />
<center>
<p><em>图2: RF电感的Q值比较 (均为7.5nH)</em></p>
</center>
<center>

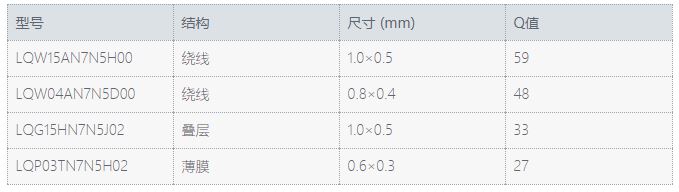

<p> 表1 RF电感的比较</p>
</center>
<img alt="表1 RF电感的比较" data-align="center" data-entity-type="file" data-entity-uuid="0cf854c2-6c21-44c0-a0c9-66a9776a2cd6" src="/sites/default/files/inline-images/%E8%A1%A81%20RF%E7%94%B5%E6%84%9F%E7%9A%84%E6%AF%94%E8%BE%83.JPG" />
<p>※图2的图表是采用村田提供的设计辅助工具<a href="http://ds.murata.co.jp/software/simsurfing/zh-cn/index.html" target="_blank">SimSurfing</a>表示的。</p>

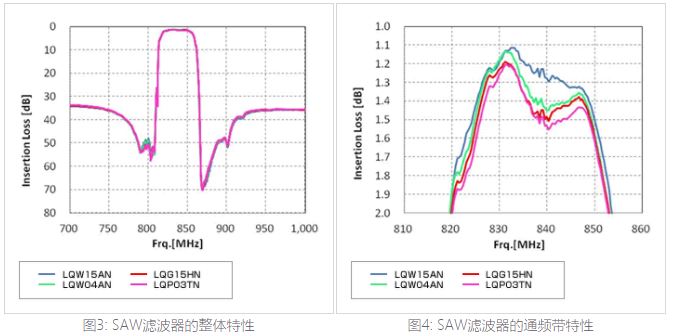

<p>换装匹配电路的RF电感时的SAW滤波器的整体特性见图3，通频带特性见图4。</p>
<img alt="SAW滤波器的整体特性" data-align="center" data-entity-type="file" data-entity-uuid="6d9c76b8-d186-4bec-9ab0-4eb78f7c6594" src="/sites/default/files/inline-images/%E5%9B%BE3-4.JPG" />
<p>从图4的通频带特性来看，可以确认SAW滤波器的插入损耗因所使用的RF电感而异。高频电路的这种水平的损耗越来越重要。</p>
<p>从此次的实验结果可知，RF电感的Q值越大 (损耗越小) ，SAW滤波器的插入损耗就越小。也就是说，电感器损耗的大小就是包括匹配电路在内的SAW滤波器损耗的大小。</p>
<p>请注意，使用的高频元件 (此次为SAW滤波器) 、匹配电路、频段等不同，损耗也将各异。</p>
<p><strong>电感的偏差与对匹配电路的影响</strong></p>
<p>另外，实际的电感器的阻抗值为1.0nH、1.1nH、1.2nH之类的不连续值。进行匹配时，有时必须采用细致的常数步骤进行微调。同时，阻抗值的偏差 (标准离差) 会变成匹配的标准离差，为了满足必要特性，有时需要偏差小的电感器。村田的电感器当中，薄膜型LQP系列最符合细致的常数步骤和偏差小的要求。</p>
<p>因此，请客户在比较和研究Q值特性、偏差、尺寸以及成本等的基础上，选择匹配电路的RF电感。</p>
