<p><strong>LC滤波电路</strong><br />
如图6-8所示为LC滤波电路，该滤波电路是由电感做主要元件来构成的，这里电感量要比较大。C0和C2是滤波电容，C1是高频滤波电容。电容对直流电的阻碍作用是无穷大的，而电感对直流电的阻碍作用几乎为零，所以当电路中有直流电时，电流会顺着电感的方向输出当交流电通过时，电感会对交流电有很大的阻碍作用，然后流过电容接地。</p>
<p><strong>LC谐振电路</strong><br />
如图6-9所示为收音机LC谐振电路，这是由电感器与电容器组成的谐振选频电路。可变电感器L与电容器C1组成调谐回路，通过调节电感即可改变谐振频率，从而达到选台的作用。</p>
<p><img alt="LC滤波电路" data-entity-type="file" data-entity-uuid="9d88695b-96d7-43c1-98b9-de6a6145b2e1" src="/sites/default/files/inline-images/%E5%9B%BE6-8%E3%80%80LC%E6%BB%A4%E6%B3%A2%E7%94%B5%E8%B7%AF.jpg" /></p>

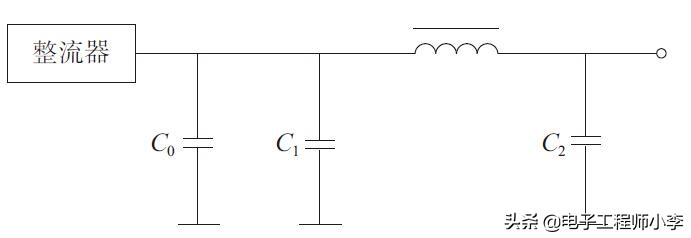

<p>图6-8 LC滤波电路</p>
<p><img alt="LC谐振电路" data-entity-type="file" data-entity-uuid="ff105486-4c99-42dc-a219-af05bc8f6e26" src="/sites/default/files/inline-images/%E5%9B%BE6-9%E3%80%80LC%E8%B0%90%E6%8C%AF%E7%94%B5%E8%B7%AF.jpg" /><br />

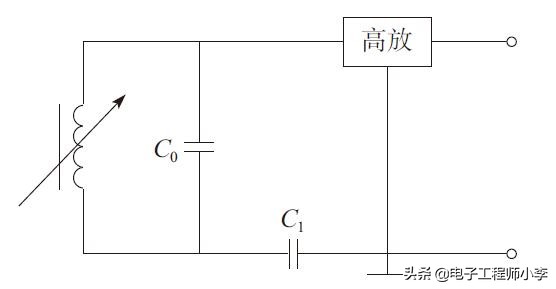

图6-9 LC谐振电路</p>
<p><strong>电感的串并联电路</strong></p>
<p><strong>1.串联</strong></p>
<p>如图6-10所示，两个电感串联。电感的串联和电阻的串联形式是一样的，两只电感器首尾相连。电感串联后总的电感量是两个电感的电感量之和。</p>
<p><strong>2.并联</strong></p>
<p>如图6-11所示，两个电感并联。电感的并联和电阻的并联一样，电感并联之后总的电感量为两只电感量的倒数之和。</p>
<p><img alt="电感器的串联" data-entity-type="file" data-entity-uuid="c58a3cab-8a0c-4936-9ca8-5a853d969b82" src="/sites/default/files/inline-images/%E5%9B%BE6-10%E3%80%80%E7%94%B5%E6%84%9F%E5%99%A8%E7%9A%84%E4%B8%B2.jpg" /><br />
图6-10 电感器的串联</p>
<p><img alt="电感器的并联" data-entity-type="file" data-entity-uuid="4a4a5d06-7ad0-4c8d-88ac-d3be29f6c855" src="/sites/default/files/inline-images/%E5%9B%BE6-11%E3%80%80%E7%94%B5%E6%84%9F%E5%99%A8%E7%9A%84%E5%B9%B6%E8%81%94.jpg" /><br />

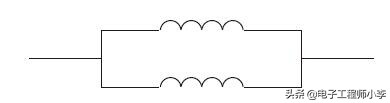

图6-11 电感器的并联</p>
