<p>板级去耦其实就是电源平面和地平面之间形成的等效电容，这些等效电容起到了去耦的作用。主要在多层板中会用到这种设计方法，因为多层板可以构造出电源层和地层，而一层板与两层板没有电源层和地层，所以设计不了板级去耦。</p>
<p>多层板设计板级去耦时，为了达到最好的板级去耦效果，一般在做叠层设计时把电源层和地层设计成相邻的层。相邻的层降低了电源､地平面的分布阻抗。从平板电容的角度来分析，由电容计算公式C=εs/4πkd可以，两平板之间的距离d越小，电容值越大，相当于加了一个大的电解电容，相邻的层两平面的d是最小的，所以电源层和地层设计成相邻的层，可以达到最好的去耦效果。</p>

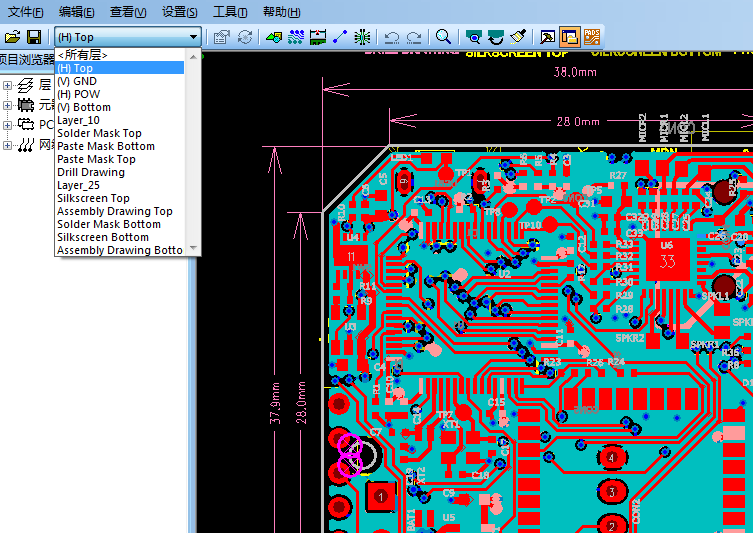

<p>例如设计四层板时，中间两层分别是电源板和地层。</p>
<p><img alt="PCB板" data-entity-type="file" data-entity-uuid="a7935623-7f85-4277-811e-7bf17fcb332a" src="/sites/default/files/inline-images/PCB%E6%9D%BF1.png" /></p>
<p>例如设计六层板时，最好的方式了也是把电源板和地层设计成相邻的层。</p>
<p><img alt="PCB板" data-entity-type="file" data-entity-uuid="a0f53ed1-5dae-4a4c-9ab1-cf6844636c79" src="/sites/default/files/inline-images/PCB%E6%9D%BF2.png" /></p>
