判断电路板电源正负极的几种方法

<p>在电路中谈正负极的时候,一般是指电源的正负极,而且是直流电的正负极。直流供电的电路,其电源一般分为单电源供电,包括电源正和电源地;双电源供电,包括电源正和电源负。在区分电路中正负极的时候可以通过以下几种方法来判断。</p>

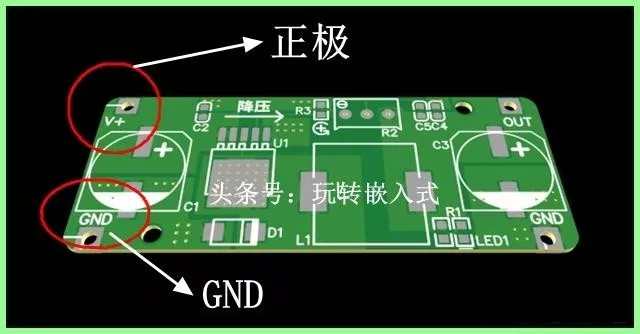

<p><strong>1、根据电路板的丝印来确定正负极</strong><br />
工程师在设计PCB时,都会对接口部分的针脚定义用丝印标识好,对电源正负极来说,一般会用V+和GND来区分电源的正负极。所以,首先看板子上的丝印,通过板子上的丝印内容可以了解到很多信息,正确理解电路板的丝印信息非常重要。如下图所示,V+所表示的就是正极,GND就是电源地。</p>
<img alt="根据电路板的丝印来确定正负极" data-align="center" data-entity-type="file" data-entity-uuid="250ff822-7ecd-4719-98ae-f8147867d963" src="/sites/default/files/inline-images/1_112.png" />
<p><strong>2、根据极性元器件来确定正负极</strong><br />
极性元器件是有极性的,在使用时不能接反。常用的有极性的元器件有电解电容、二极管等。所以通过有极性的元器件可以确定电路的正负极。以电解电容为例,其正极一定要接电源正,负极一定要接GND,识别对了电容的引脚也就能确定电路的正负极。电容确定正负极如下图所示。</p>
<img alt="根据极性元器件来确定正负极" data-align="center" data-entity-type="file" data-entity-uuid="77f4531d-c3b2-47ca-8424-d5d00f3f7057" src="/sites/default/files/inline-images/2_100.png" />

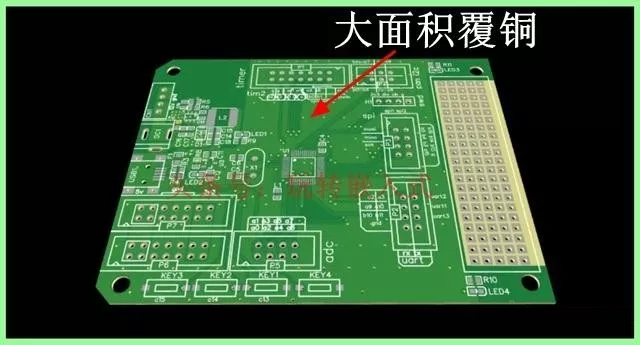

<p><strong>3、根据大面积的覆铜来确定正负极</strong><br />
在设计PCB时为了提高抗干扰能力、降低地线的阻抗,会把地以大面积覆铜的方式实现电气连接,在如果电路板覆铜了,基本都是以GND作为网络覆铜的,依次可以判断大面积覆铜的是地线。如下图所示。</p>
<img alt="根据大面积的覆铜来确定正负极" data-align="center" data-entity-type="file" data-entity-uuid="c253f57f-c4b4-438c-9f3e-f788ee84b532" src="/sites/default/files/inline-images/3_96.png" />
<p><strong>4、其他方式来确认正负极</strong><br />
也可以通过芯片的引脚来确认正负极,芯片都是需要供电,有供电引脚,如果知道芯片的引脚顺序也可以区分出电源的正负极,但是这种方法有个缺陷,就是只适用于只要一个电源网络的情况,如果电路板上有多个电源网络,则还需要通过以上方法进一步确认。</p>
