<p>差分线是PCB设计中非常重要的一部分信号线，信号处理要求也是相当严谨，今天为大家介绍下差分信号的原理以及其在PCB设计中的处理方法。</p>
<p>什么是差分信号</p>
<p>差分传输是一种信号传输的技术，区别于传统的一根信号线一根地线的做法，差分传输在这两根线上都传输信号，这两个信号的振幅相等，相位相差180度，极性相反。在这两根线上传输的信号就是差分信号。</p>
<p><img alt="1" data-entity-type="file" data-entity-uuid="7fcb8a19-e5dd-4226-a2a1-81cca1d0255d" src="/sites/default/files/inline-images/1_77.png" /></p>
<p>差分信号与单端信号的区别</p>
<p>单端信号指的是用一个线传输的信号，一根线没参考点怎么会有信号呢？参考点就是地啊。也就是说，单端信号是在一跟导线上传输的与地之间的电平差。那么当你把信号从A点传递到B点的时候，有一个前提就是A点和B点的地电势应该差不多是一样的。</p>
<p> </p>
<p><img alt="1" data-entity-type="file" data-entity-uuid="8fa7a7bb-02d5-42dd-b3e1-1236932d441e" src="/sites/default/files/inline-images/2_66.png" /></p>

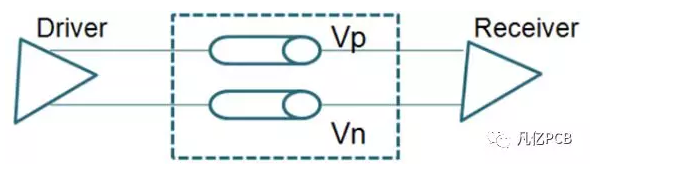

<p>差分信号指的是用两根线传输的信号，传输的是两根信号之间的电平差。当你把信号从A点传递到B点的时候，A点和B点的地电势可以一样也可以不一样，但是A点和B点的地电势差有一个范围，超过这个范围就会出问题了。</p>
<p><img alt="1" data-entity-type="file" data-entity-uuid="8a1912fe-9629-47d1-a1ac-8aca38da7696" src="/sites/default/files/inline-images/3_61.png" /></p>
<p>一个差分信号是用一个数值来表示两个物理量之间的差异。从严格意义上来讲，所有电压信号都是差分的，因为一个电压只能是相对于另一个电压而言的。在某些系统里，系统地被用作电压基准点。当地当作电压测量基准时，这种信号规划被称之为单端的。我们使用该术语是因为信号是用单个导体上的电压来表示的。</p>
<p>另一方面，一个差分信号作用在两个导体上。信号值是两个导体间的电压差。尽管不是非常必要，这两个电压的平均值还是会经常保持一致。我们用一个方法对差分信号做一下比喻，差分信号就好比是跷跷板上的两个人，当一个人被跷上去的时候，另一个人被跷下来了 - 但是他们的平均位置是不变的。继续跷跷板的类推，正值可以表示左边的人比右边的人高，而负值表示右边的人比左边的人高。0 表示两个人都是同一水平。这两个跷跷板用一对标识为V+和V-的导线来表示。当V+>V-时，信号定义成正极信号，当V+<V-时，信号定义成负极信号。</p>
<p><img alt="1" data-entity-type="file" data-entity-uuid="2883b93b-da9a-4930-802a-47d9c077a546" src="/sites/default/files/inline-images/4_55.png" /></p>
<p><img alt="1" data-entity-type="file" data-entity-uuid="7f0207d4-e307-43e4-bceb-3a75da60d60f" src="/sites/default/files/inline-images/5_41.png" /></p>
<p><img alt="1" data-entity-type="file" data-entity-uuid="b7ff85fe-fa99-468b-9b55-e06169b51647" src="/sites/default/files/inline-images/6_75.jpg" /></p>
<p>差分信号的优点</p>
<p>优点一，相对于单端信号，差分信号减小了潜在的电磁干扰（EMI）。使用差分方式传输，信号的电压峰峰值会被放大了一倍，但是单根线上的电流却保持不变。如果采用传统的单线传输方式，在驱动相同的信号时，更容易造成EMI问题。</p>
<p>优点二，差分信号的值很大程度上与“地”的精确值无关，能很好的抵抗电源的干扰。在一个地做基准，单端信号方案的系统里，测量信号的精确值依赖系统内地的一致性。信号源和信号接收器距离越远，他们局部地的电压值之间有差异的可能性就越大。从差分信号恢复的信号值在很大程度上与地的精确值无关，而在某一范围内。假如两条信号都收到同样的（同向、等幅度）的干扰信号，由于接收端是对接收的两条线信号进行减法处理，因此干扰信号会被基本抵消。也就是说，一个差分放大器的输入有效信号幅度只需要几毫伏，但是它却能够对一个高达几伏特的共模信号无动于衷。</p>
<p>优点三，差分对内每根信号都有自己的返回路径，能够减轻信号跨分割带来的影响。单线跨分割对传输线的影响很大，差分线对跨分割就不是那么敏感，主要原因就是，差分对两线可以互为参考，两根线可以相互作为返回路径。</p>
<p>差分信号在做pcb设计时的处理方法</p>
<p>一般我们在做PCB设计时，习惯的硬件命名上，会在差分信号的信号名尾部加“+”和“-”或者“P”和“N”作为标识，大家可以通过命名来识别差分信号。常规的差分信号处理方法是：</p>
<p>1、 差分信号走线要耦合处理，就是2根信号线在PCB设计时是紧挨着的，不允许分开走线，如下图示。</p>
<p><img alt="1" data-entity-type="file" data-entity-uuid="d0bbbbfa-bb24-4c6f-b539-6c01d2ffd827" src="/sites/default/files/inline-images/7_35.png" /></p>
<p>2、一对差分信号的2根信号线之间需要做等长处理，等长范围为5mil，等长不需要做到更小，有仿真验证，等长范围做到5mil以下（1mil）并不能对信号质量有很大提升。等长处理的位置选择在产生长度误差的地方，等长需要做小波浪处理。如下图示。</p>
<p><img alt="1" data-entity-type="file" data-entity-uuid="b7896e01-e1c7-4c7c-a3c9-a3d5391661a6" src="/sites/default/files/inline-images/8_44.jpg" /></p>
