<p><strong>三、无源器件概述</strong></p>
<p><strong>3.1 微波无源器件概述</strong></p>
<ul>
<li>
<p>Ø无源器件分为线性器件与非线性器件。</p>
</li>
<li>
<p>Ø线形无源器件又有互易与非互易之分。</p>
</li>
<li>
<p>Ø线形互易元件只对微波信号进行线形变换而不改变频率特性，并满足互易原理。</p>
<p>通常我们所说的无源器件指的都是线性互易元件。</p>
</li>
</ul>

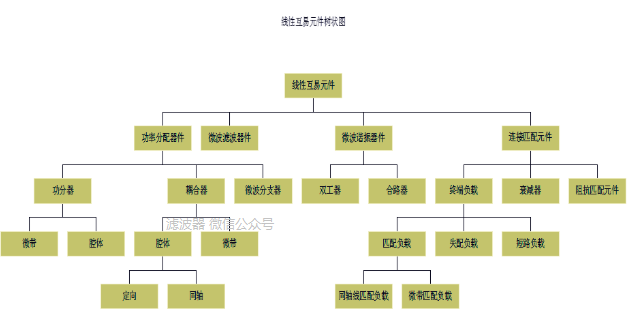

<p><strong>3.2 线性互易元件树状图</strong></p>
<p><img alt="1" data-entity-type="file" data-entity-uuid="86d21e92-0583-420e-9617-90ed38e7e644" src="/sites/default/files/inline-images/1111509%201.png" /></p>
<p><strong>3.3 功分器</strong></p>
<ul>
<li>
<p>Ø功分器是一种将一路输出信号能量分成两路或多路输出的器件。</p>
<p>本质上是一个阻抗变换器。</p>
</li>
<li>
<p>Ø是否可以将功分器逆用以取代合路器呢?</p>
</li>
<li>
<p>Ø在做为合成器使用时，不仅需要高隔离，低驻波比，更侧重于要求承受大功率。</p>
<p>考虑到常用的腔体功分器输出端口不匹配，大驻波;微带功分器反向承受低功率的特点，我们不建议使用功分器逆用来取代合路器。</p>
</li>
</ul>

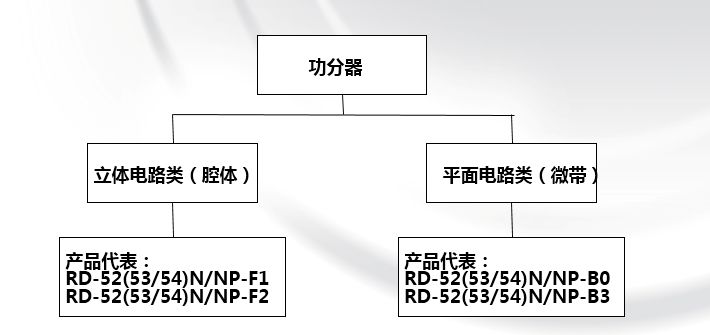

<p><strong>3.4功分器的分类</strong></p>
<p><img alt="1" data-entity-type="file" data-entity-uuid="e3c7aa6f-4fa1-4a06-8011-ff304d46b599" src="/sites/default/files/inline-images/1111509%202.jpg" /></p>
<p><strong>3.5功分器分类比较</strong></p>
<p><img alt="1" data-entity-type="file" data-entity-uuid="10b3705b-c0f0-4537-9c15-f2980e8f42f9" src="/sites/default/files/inline-images/1111509%203.jpg" /></p>

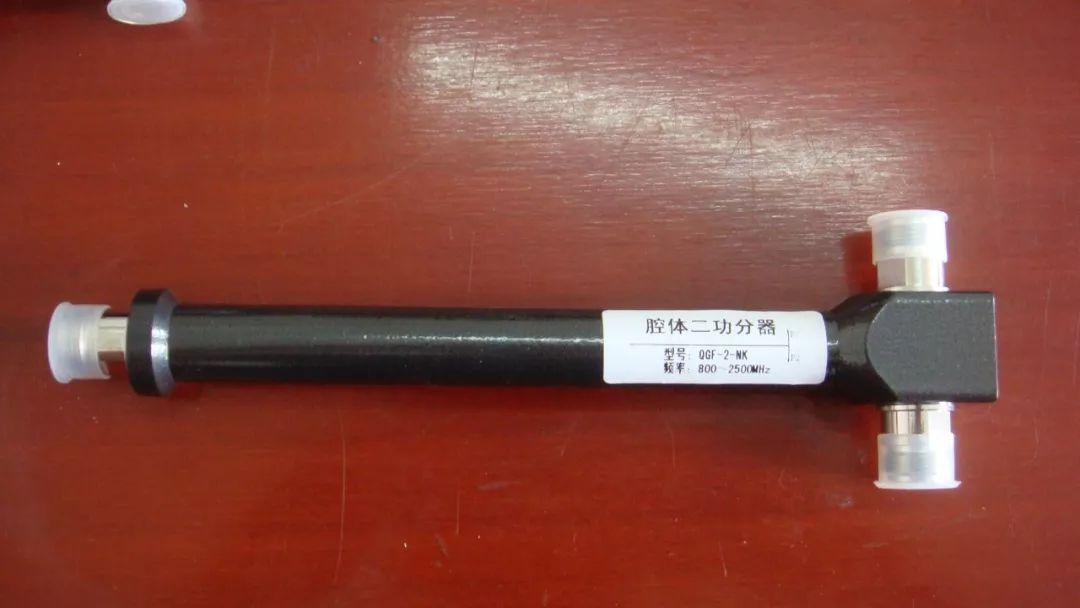

<p><strong>3.6腔体功分器特点</strong></p>
<ul>
<li>
<p>Ø腔体功分器，采用优质合金作为导体，填充介质为空气;</p>
</li>
<li>
<p>Ø能承受比较大的功率，最大可达200W;而介质损耗，导体损耗基本上可忽略不计，插入损耗小，能做到0.1dB以下。</p>
</li>
<li>
<p>Ø但由于没有隔离电阻，输出端口隔离度很小，因此腔体功分器不能作为功率合成器使用.</p>
</li>
</ul>

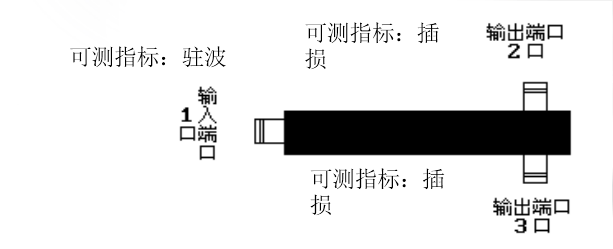

<p><strong>3.7 功分器测试指标示意图</strong></p>
<p>如图所示，1口可测得驻波比;2，3口可测得插入损耗，而由于腔体功分器本身的器件特点，输出口驻波以及输出口的隔离不作为声明值提出。</p>
<p><img alt="1" data-entity-type="file" data-entity-uuid="a093d72e-2788-486d-8aa9-12a32099471e" src="/sites/default/files/inline-images/1111509%204.png" /></p>
<p><img alt="1" data-entity-type="file" data-entity-uuid="12e74149-0aba-4640-9a28-3cdffae79740" height="349" src="/sites/default/files/inline-images/1111509%205.jpg" width="620" /></p>
<p><strong>四、耦合器介绍</strong></p>
<p><strong>4.1耦合器</strong></p>
<ul>
<li>
<p>Ø耦合器是一种将输入信号的能量通过电场、磁场耦合分配出来一部分成为耦合端输出，剩余部分成为输出端输出，以完成功率分配的元件。</p>
</li>
<li>
<p>Ø 耦合器的功率分配是不等分的。</p>
<p>又称功率取样器。</p>
</li>
</ul>

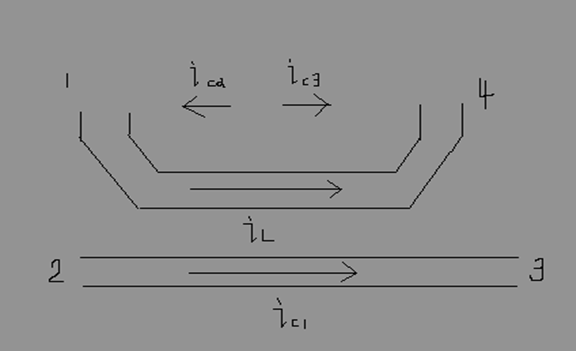

<p><strong>4.2四口网络耦合器原理说明图</strong></p>
<p><img alt="1" data-entity-type="file" data-entity-uuid="54531afb-4ba1-41a4-b1b7-9c612b0e558e" src="/sites/default/files/inline-images/1111509%206.png" /></p>

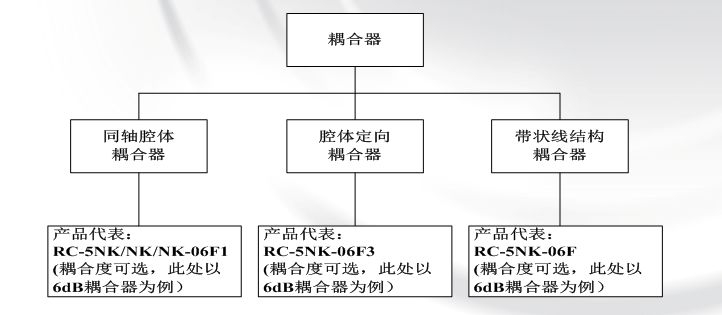

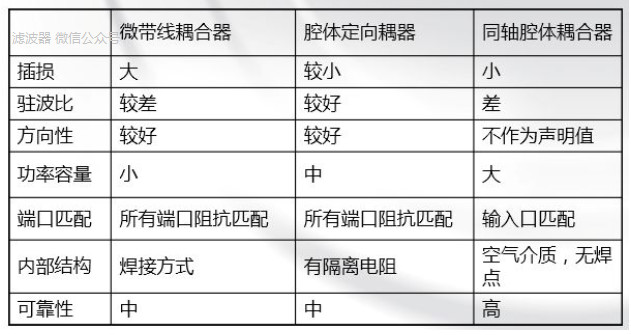

<p><strong>4.3 耦合器分类</strong></p>
<p><img alt="1" data-entity-type="file" data-entity-uuid="e44ecafd-b7b0-4a8d-ba70-f6bf075be6a3" src="/sites/default/files/inline-images/1111509%207.jpg" /></p>
<p><img alt="1" data-entity-type="file" data-entity-uuid="8580d464-cb8e-4ba9-8818-64c110d58d3f" src="/sites/default/files/inline-images/1111509%208.jpg" /></p>
<p><strong>4.4 定向耦合器</strong></p>
<ul>
<li>
<p>Ø定向耦合器常用与对规定流向微波信号进行取样，主要目的是分离及隔离信号，或是相反地混合不同的信号，在无内负载时，定向耦合器往往是一四端口网络.</p>
</li>
<li>

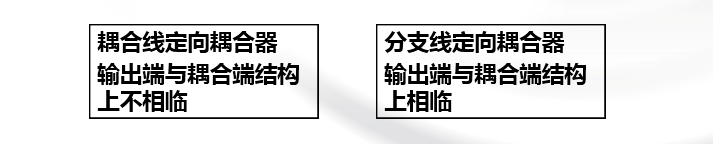

<p>Ø定向耦合器常有两种方法实现</p>
</li>
</ul>
<p><img alt="1" data-entity-type="file" data-entity-uuid="398090cf-128c-4ac4-84dd-2f9e28cab9b3" src="/sites/default/files/inline-images/1111509%209.png" /></p>
<p><strong>4.5 腔体耦合器</strong></p>
<p>特点：承载大功率，表现低损耗。</p>
<p><strong>原因：</strong></p>
<p>1.腔体内部填充介质为空气，在传输过程中，因空气介质原因引起的介质耗散要低得多。</p>
<p>2.其耦合线带一般采用导电性良好的导体(如铜表面镀银)制成，导体损耗基本上可忽略不计。</p>
<p>3.腔体体积大，散热快.承受高功率。</p>

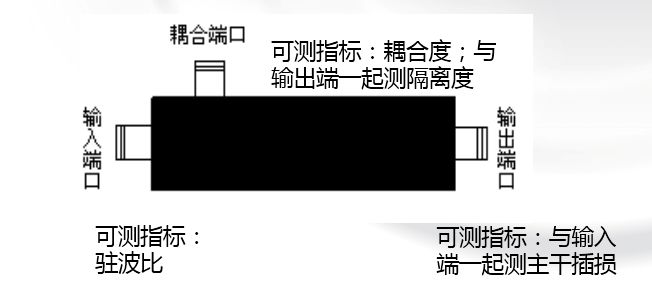

<p><strong>4.6耦合器指标测试示意简图</strong></p>
<p>如图所示，其中，方向性=隔离度-耦合度，无法接读取数据。</p>
<p><img alt="1" data-entity-type="file" data-entity-uuid="e2a8d75e-6805-4c3d-a5d4-41f660c66a9a" src="/sites/default/files/inline-images/1111509%2010.jpg" /></p>
<p><img alt="1" data-entity-type="file" data-entity-uuid="4b881004-bb97-494d-add9-65c8dcb4702f" src="/sites/default/files/inline-images/1111509%2011.png" /></p>
<p><strong>五、3dB电桥介绍</strong></p>
<p><strong>5.13dB电桥</strong></p>
<p>3dB电桥耦合器是定向耦合器的一种。</p>
<p>作为功率合成器使用时，两路输入信号接入互为隔离端口，而耦合输出和直通输出端口互易.如作为两路输出，不考虑损耗，则输入信号功率之和平分于两输出口。</p>
<p>而当作为单端口输出使用时，另一输出端必须连接匹配功率负载以吸收该端口的输出功率，否则将严重影响到系统传输特性，而这同时，也带来了附加的3dB损耗，这对于系统应用来说，对其有源部分的成本和可靠性都会有影响.</p>
<p><strong>5.2主要工程应用</strong></p>
<p>主要应用于同频段内不同载波间的合路应用。</p>
<p>由于电路和加工装配上的离散性，电桥耦合器输入端口的隔离度比较低，不建议应用在不同频段间的合路应用。</p>
<p>综上，在异频合路应用时，除了同频段内相临载频(如GSM下行频段内的相临载频)等只能采用3dB电桥而不适用双工/多工合路器情况外，建议在使用中优先选用双工/多工合路器，以改善系统的性能指标，增加可靠性.</p>
<p><img alt="1" data-entity-type="file" data-entity-uuid="020b52e7-a7e9-4e64-b639-c400246a9d12" src="/sites/default/files/inline-images/1111509%2012.png" /></p>

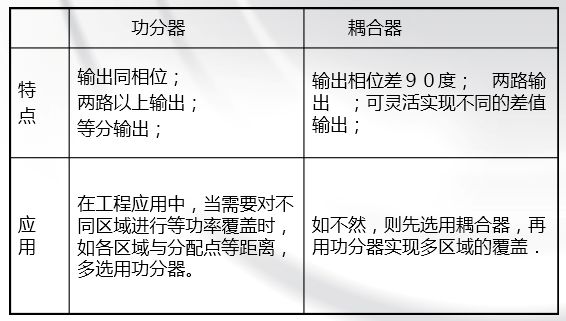

<p><strong>5.3功分器VS耦合器</strong></p>
<p><img alt="1" data-entity-type="file" data-entity-uuid="461ffc00-9d25-40bc-89a4-a6ff77cb063b" src="/sites/default/files/inline-images/1111509%2013.jpg" /></p>
<p><strong>六、合路器介绍</strong></p>
<p><strong>6.1合路器</strong></p>
<ul>
<li>
<p>Ø作用：</p>
<p>将多路信号合成一路信号输出</p>
</li>
<li>
<p>Ø分类：</p>
<p>按实际合路频段进行分类</p>
</li>
</ul>

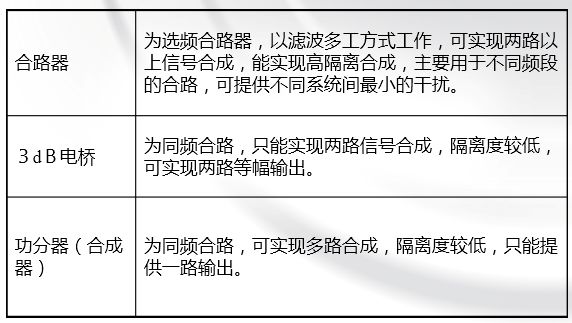

<p><strong>6.2 合路器VS电桥VS功分器</strong></p>
<p><img alt="1" data-entity-type="file" data-entity-uuid="bd869829-838f-4e7b-90a0-9b98c59890f6" src="/sites/default/files/inline-images/1111509%2014.jpg" /></p>
<p><strong>七、衰减器介绍</strong></p>
<p><strong>7.1衰减器</strong></p>
<ul>
<li>
<p>Ø衰减器是二端口互易元件</p>
</li>
<li>
<p>Ø衰减器最常用的是吸收式衰减器.</p>
</li>
<li>
<p>Ø工程中通常使用的是同轴型衰减器，由“π”型或“T”型衰减网络组成。</p>
</li>
<li>
<p>Ø同轴衰减器通常有固定及可变衰减两种。</p>
</li>
<li>
<p>Ø衰减器主要用于检测系统中控制微波信号传输能量、消耗超额能量，因而扩展信号测量的动态范围，诸如功率计，频谱分析仪，放大器，接收器等。</p>
</li>
</ul>
