电子设备中有各种各样的图，能够说明它们工作原理的是电原理图，简称电路图。

电路图是说明模拟电子电路工作原理的，它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。

一张电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。

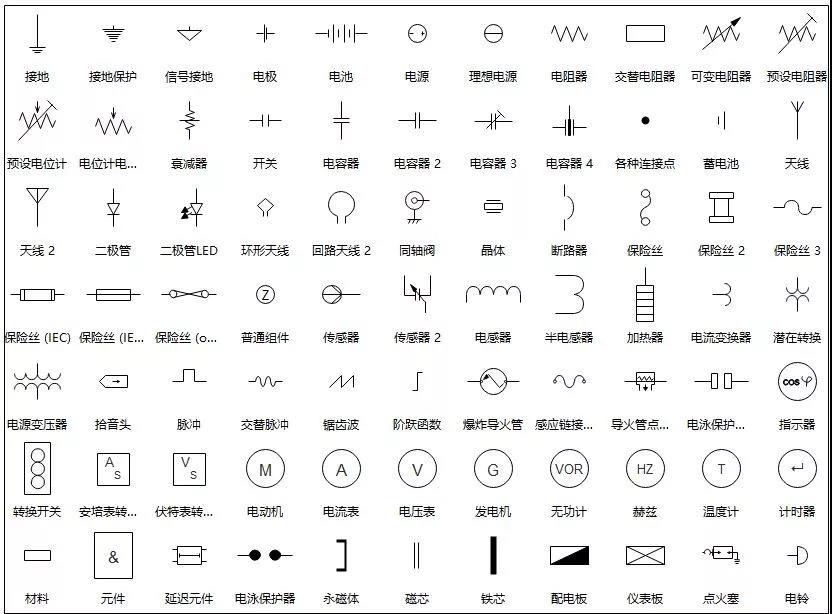

所以要想看懂电路图，还得从认识单词 —— 元器件开始。本文把电路图中常出现的各种符号重述一遍，希望初学者熟悉它们，并记住不忘。

电阻器与电位器

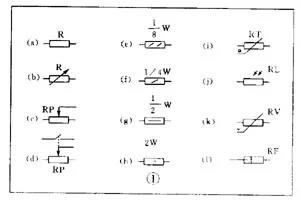

符号详见图 ① 所示，其中（a）表示一般的阻值固定的电阻器；

（b）表示半可调或微调电阻器；

（c）表示电位器；

（d）表示带开关的电位器。

电阻器的文字符号是“ R ”，电位器是“ RP ”，即在 R 的后面再加一个说明它有调节功能的字符“ P ”。

在某些电路中，对电阻器的功率有一定要求，可分别用图 1 中（e）、（f）、（g）、（h）所示符号来表示。

几种特殊电阻器的符号

第 1 种是热敏电阻符号，热敏电阻器的电阻值是随外界温度而变化的。有的是负温度系数的，用 NTC 来表示；有的是正温度系数的，用 PTC 来表示。它的符号见图（ i ），用 θ 或 t° 来表示温度。它的文字符号是“ RT ”。

第 2 种是光敏电阻器符号，见图 1 （ j ），有两个斜向的箭头表示光线。它的文字符号是“ RL ”。

第 3 种是压敏电阻器的符号。压敏电阻阻值是随电阻器两端所加的电压而变化的。符号见图 1 （k），用字符 U 表示电压。它的文字符号是“ RV ”。

这三种电阻器实际上都是半导体器件，但习惯上我们仍把它们当作电阻器。

第 4 种特殊电阻器符号是表示新近出现的保险电阻，它兼有电阻器和熔丝的作用。

当温度超过 500℃ 时，电阻层迅速剥落熔断，把电路切断，能起到保护电路的作用。它的电阻值很小，目前在彩电中用得很多。它的图形符号见图 1 （1），文字符号是“ R F ”。

电容器的符号

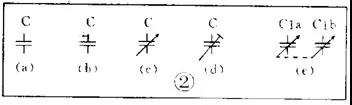

详见图 ② 所示，其中（a）表示容量固定的电容器；

（b）表示有极性电容器，例如各种电解电容器；

（c）表示容量可调的可变电容器；

（d）表示微调电容器；

（e）表示一个双连可变电容器。电容器的文字符号是 C 。

电感器与变压器的符号

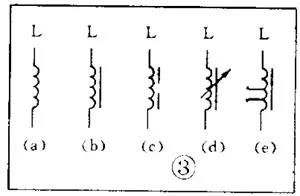

电感线圈在电路图中的图形符号见图 ③ 。

其中（ a ）是电感线圈的一般符号；

（ b ）是带磁芯或铁芯的线圈；

（ c ）是铁芯有间隙的线圈；

（ d ）是带可调磁芯的可调电感；

（ e ）是有多个抽头的电感线圈；

电感线圈的文字符号是“ L ”。

变压器的图形符号见图 ④ 。

其中（a）是空芯变压器；

（b）是滋芯或铁芯变压器；

（c）是绕组间有屏蔽层的铁芯变压器；

（d）是次级有中心抽头的变压器；

（e）是耦合可变的变压器；

（f）是自耦变压器；

（g）是带可调磁芯的变压器；

（h）中的小圆点是变压器极性的标记。

送话器、拾音器和录放音磁头的符号

送话器的符号见图 ⑤（ a ）（ b ）（ c ）。

其中（a）为一般送话器的图形符号；

（b）是电容式送话器；

（c）是压电晶体式送话器的图形符号。

送话器的文字符号是“ BM ”。

拾音器俗称电唱头。图 ⑤（d）是立体声唱头的图形符号，它的文字符号是“ B ”；

图 ⑤（e）是单声道录放音磁头的图形符号。如果是双声道立体声的，就在符号上加一个“ 2 ”字，见图（f）。

扬声器、耳机的符号

扬声器、耳机都是把电信号转换成声音的换能元件。耳机的符号见图 ⑤（g）。它的文字符号是“ B E ”。扬声器的符号见图 ⑤（h），它的文字符号是“ BL ”。

接线元件的符号

电子电路中常常需要进行电路的接通、断开或转换，这时就要使用接线元件。接线元件有两大类：一类是开关；另一类是接插件。

01

开关的符号

在机电式开关中至少有一个动触点和一个静触点。当我们用手扳动、推动或是旋转开关的机构，就可以使动触点和静触点接通或者断开，达到接通或断开电路的目的。

动触点和静触点的组合一般有 3 种：

a. 动合（常开）触点，符号见图 ⑥（a）；

b. 动断（常闭）触点，符号见图 ⑥（b）；

c. 动换（转换）触点，符号见图 ⑥（c）。

一个最简单的开关只有一组触点，而复杂的开关就有好几组触点。

开关在电路图中的图形符号见图 ⑦ 。

其中（a）表示一般手动开关；

（b）表示按钮开关，带一个动断触点；

（c）表示推拉式开关，带一组转换触点；图中把扳键画在触点下方，表示推拉的动作；

（d）表示旋转式开关，带 3 极同时动合的触点；

（e）表示推拉式 1×6 波段开关；

（f）表示旋转式 1×6 波段开关的符号。

开关的文字符号用“ S ”，对控制开关、波段开关可以用“ SA ”，对按钮式开关可以用“ SB ”。

02

接插件的符号

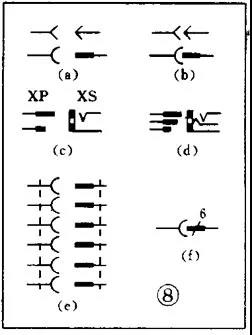

接插件的图形符号见图 ⑧ 。

其中（a）表示一个插头和一个插座，（有两种表示方式）左边表示插座，右边表示插头；

（b）表示一个已经插入插座的插头；

（c）表示一个 2 极插头座，也称为 2 芯插头座；

（d）表示一个 3 极插头座，也就是常用的 3 芯立体声耳机插头座；

（e）表示一个 6 极插头座；

为了简化也可以用图（f）表示，在符号上方标上数字 6 ，表示是 6 极。接插件的文字符号是 X 。为了区分，可以用“ XP ”表示插头，用“ XS  ”表示插座。

继电器的符号

因为继电器是由线圈和触点组两部分组成的，所以继电器在电路图中的图形符号也包括两部分：一个长方框表示线圈；一组触点符号表示触点组合。

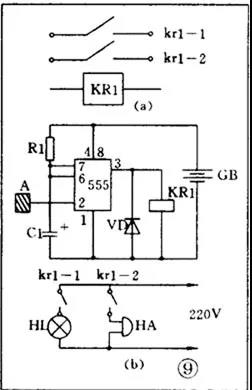

当触点不多电路比较简单时，往往把触点组直接画在线圈框的一侧，这种画法叫集中表示法，如图 ⑨（a）。

当触点较多而且每对触点所控制的电路又各不相同时，为了方便，常常采用分散表示法。

就是把线圈画在控制电路中，把触点按各自的工作对象分别画在各个受控电路里。这种画法对简化和分析电路有利。

但这种画法必须在每对触点旁注上继电器的编号和该触点的编号，并且规定所有的触点都应该按继电器不通电的原始状态画出。

图 ⑨（b）是一个触摸开关。

当人手触摸到金属片 A 时， 555 时基电路输出（ 3 端）高电位，使继电器 KR1 通电，触点闭合使灯点亮使电铃发声。

555 时基电路是控制部分，使用的是 6 伏低压电。电灯和电铃是受控部分，使用的是 220 伏市电。

继电器的文字符号都是“ K ”。有时为了区别，交流继电器用“ KA ”，电磁继电器和舌簧继电器可以用“ KR ”，时间继电器可以用“ KT ”。

电池及熔断器符号

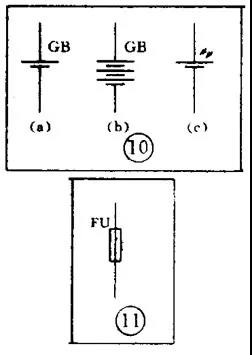

电池的图形符号见图 ⑩ （a）。长线表示正极，短线表示负极，有时为了强调可以把短线画得粗一些；

图 ⑩（b）是表示一个电池组。有时也可以把电池组简化地画成一个电池，但要在旁边注上电压或电池的数量；

图 ⑩（c）是光电池的图形符号。电池的文字符号为“ GB ”。熔断器的图形符号见图 ⑪，它的文字符号是“ FU ”。

二极管、三极管符号

半导体二极管在电路图中的图形符号见图 ⑫ 。

其中（a）为一段二极管的符号，箭头所指的方向就是电流流动的方向，就是说在这个二级管上端接正，下端接负电压时它就能导通；

图（b）是稳压二极管符号；

图（c）是变容二极管符号，旁边的电容器符号表示它的结电容是随着二极管两端的电压变化的；

图（d）是热敏二极管符号；

图（e）是发光二极管符号，用两个斜向放射的箭头表示它能发光；

图（f）是磁敏二极管符号，它能对外加磁场作出反应，常被制成接近开关而用在自动控制方面。

二极管的文字符号用“ V ”，有时为了和三极管区别，也可能用“ VD ”来表示。

由于 PNP 型和 NPN 型三极管在使用时对电源的极性要求是不同的，所以在三极管的图形符号中应该能够区别和表示出来。

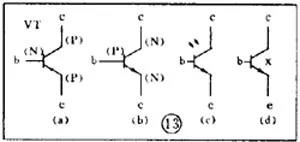

图形符号的标准规定：只要是 PNP 型三极管，不管它是用锗材料的还是用硅材料的，都用图 ⑬（a）来表示；

同样，只要是 NPN 型三极管，不管它是用锗材料还是硅材料的，都用图 ⑬（b）来表示；

图 ⑬（c）是光敏三极管的符号；

图 ⑬（d）表示一个硅 NPN 型磁敏三极管。

晶闸管、单结晶体管、场效应管的符号

晶闸管是晶体闸流管或可控硅整流器的简称，常用的有单向晶闸管、双向晶闸管和光控晶闸管，它们的符号分别为图 ⑭ 中的（a）（b）（c）。

晶闸管的文字符号是“ VS ”。

单结晶体管的符号见图 ⑮ 。

利用电场控制的半导体器件，称为场效应管，它的符号如图 ⑯ 所示。

其中（a）表示 N 沟道结型场效应管，（b）表示 N 沟道增强型绝缘栅场效应管，（c）表示 P 沟道耗尽型绝缘栅场效应管。

它们的文字符号也是“ VT ”。
