应用于工业自动化的陶瓷电容器

周五, 11 十月 2019 - 10:08

随着Smart factory化的发展，越发有必要提高工业自动化的设备小型化、可靠性以及高耐热性。另一方面，扩大静电容量和耐电压规格的高耐压化陶瓷电容器产品在不断推进，能够选择陶瓷电容器的领域也不断扩大。

在此将介绍实际使用电路中，在工业自动化电源及逆变器中使用的电容器。

1 工业自动化框图

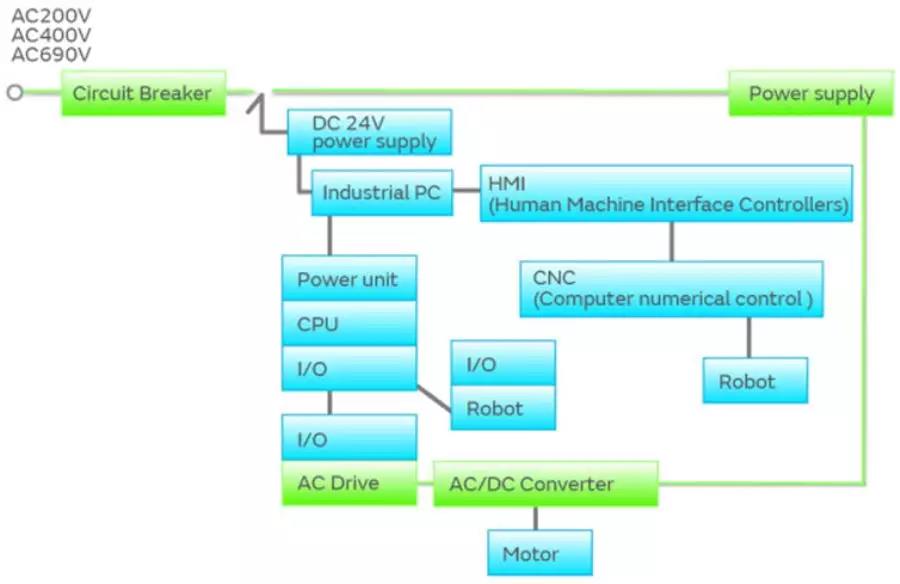

图１工业自动化框图

以上是工业自动化的一般框图。由PLC、变频驱动器、AC交流电机、各种电源等构成。

下面将介绍AC/DC,DC/DC变频器的使用电路示例、电感器使用电路示例和断路器用电源使用电路示例。

2 使用电路实例(AC/DC转换器、DC/DC转换器)

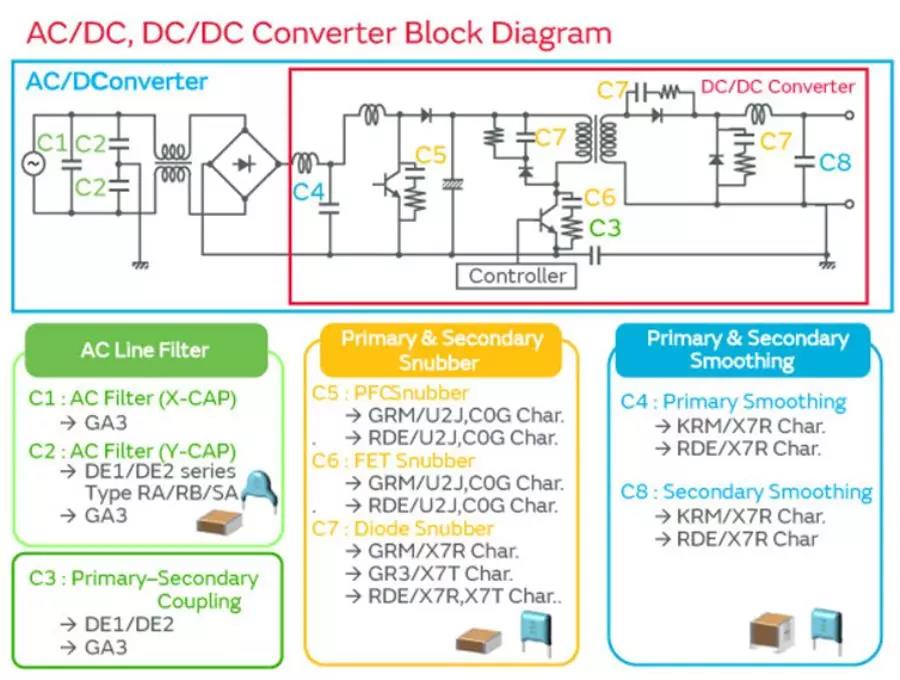

图2 AC/DC DC/DC 转换器框图

以上是AC/DC转换器、DC/DC转换器的一般电路事例。

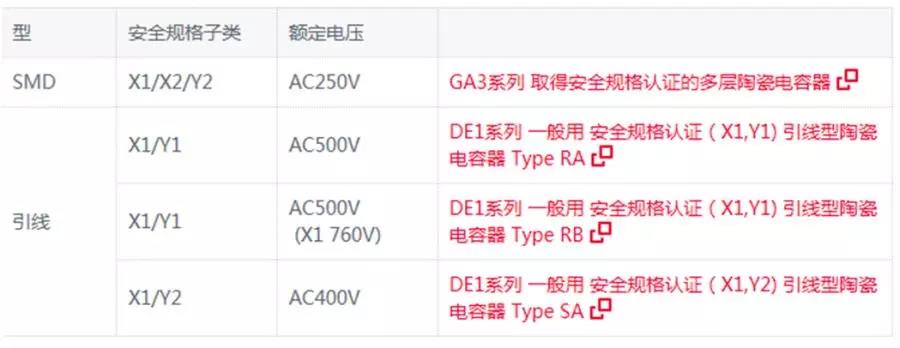

① AC线滤波器(C1,C2)和一次二次结合的耦合电容有必要使用取得安全规格认证的电容器。AC400V额定、AC500V额定新产品适用于AC400V、AC690V的AC/DC 变频器。

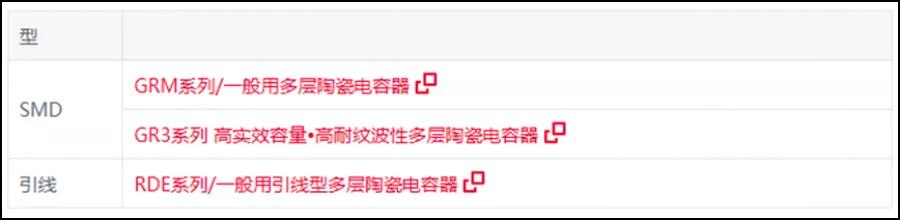

② 缓冲用电容器（C5,C6）为安装高频开关，要求使用低损耗电容器。因此向您推荐温度补偿型（Class1）电容器。一方面，C7因为要求去除高频的噪声成分，所以需要高容量。向您推荐高介电常数系统（Class2）的电容器。我们会根据不同用途，向您推荐非常适合的温度特性产品。

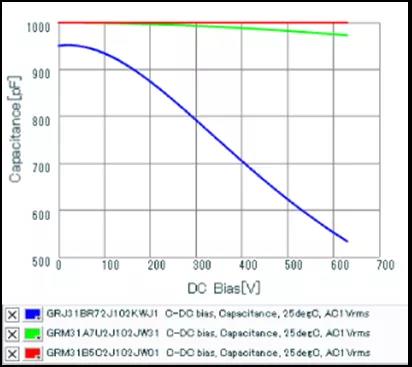

图3 不同温度特性、DC偏置事例

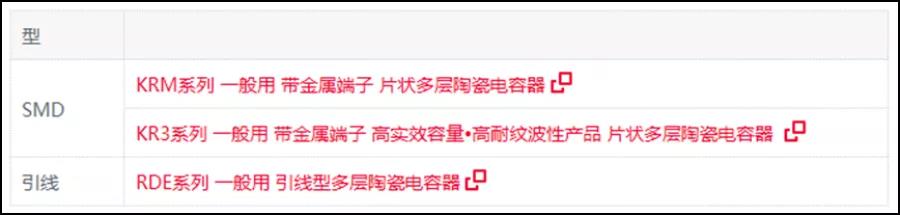

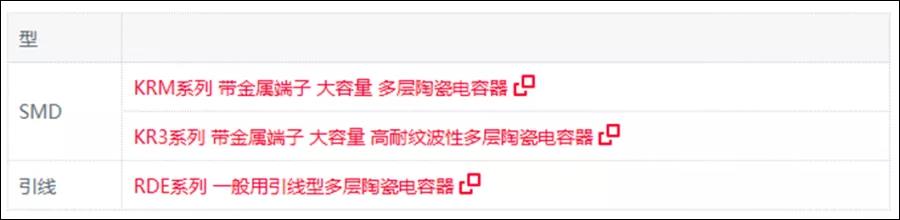

③ 平滑用电容器（C4,C8）为除去低频噪声，要求使用较大容量的电容器。

3 使用电路事例（逆变器电路）

图4 逆变器电路

以上是逆变器的一般电路事例。

缓冲电容器（C1）要求除去高频的噪声成分。

4 使用电路示例（断路器用电源）

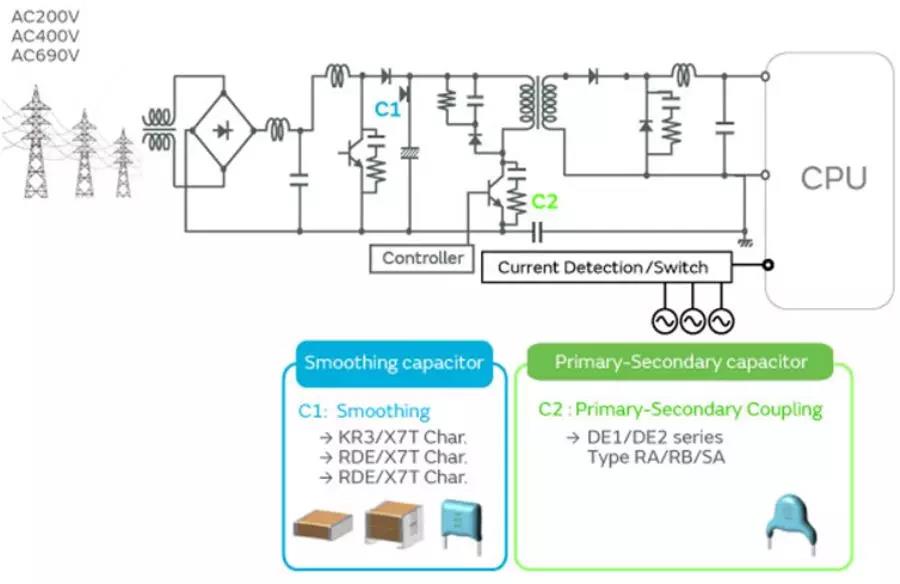

图5 断路器用电源电路

上述是用于断路器的电源的电路示例。

① 平滑用电容器（C1）为除去低频噪声，要求使用较大容量的电容器。

② 一次二次耦合的耦合电容（C2）中有必要使用取得安全规格认证的电容器。AC500V额定、AC400V额定产品因为其高的脉冲耐性，适用于断路器用电源用途。
