<p>说再多的元件识别也都是“空旷”的，有时候文字的解释再详细，也远没有图片来得直接。</p>
<p>电子元器件除了原理外，各个元件有着相近或者不同的封装。而在不同的分装里，可能元件功能是一样的；相反，在相同的封装下，内部结构及功能也可能相差甚远。</p>
<img alt="电子元器件" data-align="center" data-entity-type="file" data-entity-uuid="fe26249f-124f-4da2-8f69-fc15241bdb5f" src="/sites/default/files/inline-images/1_21.jpg" />
<p>电路板二极管三极管等元件识别</p>
<p>无论是玻璃封装、塑料封装、还是螺栓封装的二极管，亦或者是无印字的贴片电子元件，都教难区分，而极性类元件则由于极性标志，区分起来相对简单。</p>
<img alt="电路板上的晶振及贴片电容" data-align="center" data-entity-type="file" data-entity-uuid="03ea8497-c120-49f3-95a8-f70231f8edbe" src="/sites/default/files/inline-images/2_19.jpg" />
<p>电路板上的晶振及贴片电容</p>
<img alt="图为贴片电解电容及贴片电容对比" data-align="center" data-entity-type="file" data-entity-uuid="b1a90fbe-31b2-48d9-afcc-26b104769b7f" src="/sites/default/files/inline-images/3_18.jpg" />

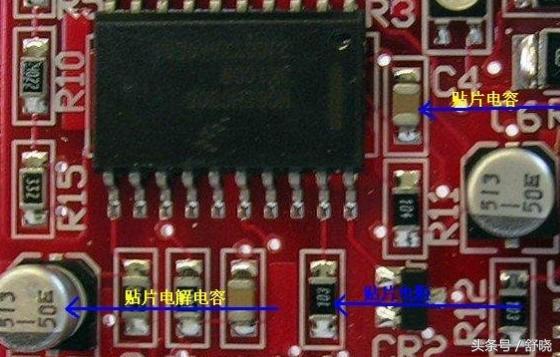

<p>图为贴片电解电容及贴片电容对比</p>
<p>图片是无法真正识别元件类型的，但是从经验上来讲，具有基础的判断作用。对于电子元件，除了部分有印字可以根据印字型号识别外，其他的需要根据电路原理或万用表进行测量。下面来看看几组较为常见的电路板及电路板上元件的类型。</p>
<img alt="几组较为常见的电路板及电路板上元件的类型" data-align="center" data-entity-type="file" data-entity-uuid="ceb6b76b-4f17-42f2-b8e4-c4790b76b9c4" src="/sites/default/files/inline-images/4_19.jpg" />
<p>普通电路板上的元件，电阻数量最多</p>
<img alt="普通电路板上的元件，电阻数量最多" data-align="center" data-entity-type="file" data-entity-uuid="1b5d817c-8763-498f-ba78-4661a0d17e51" src="/sites/default/files/inline-images/5_18.jpg" />

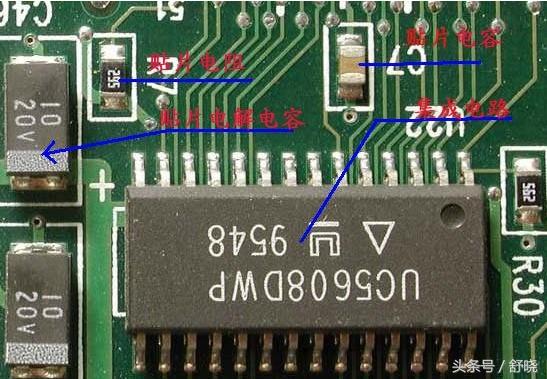

<p>贴片电解电容及贴片电容，贴片电容无印字与电阻样式类似</p>
<img alt="某电路板上两个大小差距偏大的电解电容" data-align="center" data-entity-type="file" data-entity-uuid="b7577b3f-b25d-47f3-ba47-bce101df64e9" src="/sites/default/files/inline-images/6_17.jpg" />
<p>某电路板上两个大小差距偏大的电解电容</p>
<img alt="电路板贴片电容及电容样式" data-align="center" data-entity-type="file" data-entity-uuid="f7ff6750-77a9-490b-9685-42bbcd220989" src="/sites/default/files/inline-images/7_12.jpg" />

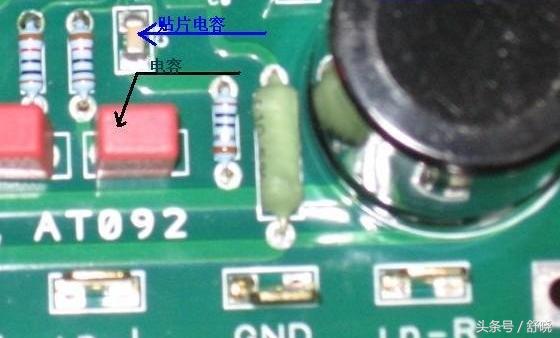

<p>电路板贴片电容及电容样式</p>
<img alt="电路板上电容位置，电容的样子多样化" data-align="center" data-entity-type="file" data-entity-uuid="d2e57ece-49b1-4a07-91ca-b8ef550c6a84" src="/sites/default/files/inline-images/8_10.jpg" />
<p>电路板上电容位置，电容的样子多样化</p>
<img alt="二极管及三极管，抛开管脚不看，三极管跟集成电路还是很像的" data-align="center" data-entity-type="file" data-entity-uuid="fd068409-b5dc-41d2-a5f3-26e0f0b29727" src="/sites/default/files/inline-images/9_8.jpg" />
<p>二极管及三极管，抛开管脚不看，三极管跟集成电路还是很像的</p>
<img alt="集成电路及稳压二极管，集成电路上的凹点可用作方向判断" data-align="center" data-entity-type="file" data-entity-uuid="60eb9c7a-18bf-48ee-885c-76eff7dc6805" src="/sites/default/files/inline-images/10_11.jpg" />
<p>集成电路及稳压二极管，集成电路上的凹点可用作方向判断</p>
<img alt="电路板上的稳压二极管及二极管" data-align="center" data-entity-type="file" data-entity-uuid="c02f5c0b-9a86-4144-bd7f-2fc666d0b319" src="/sites/default/files/inline-images/11_11.jpg" />
<p>电路板上的稳压二极管及二极管</p>
<img alt="右下角那个大的黄色元件为继电器，属于电控制器件" data-align="center" data-entity-type="file" data-entity-uuid="76b841ad-4122-464f-ba1a-26e965a7a69f" src="/sites/default/files/inline-images/12_9.jpg" />

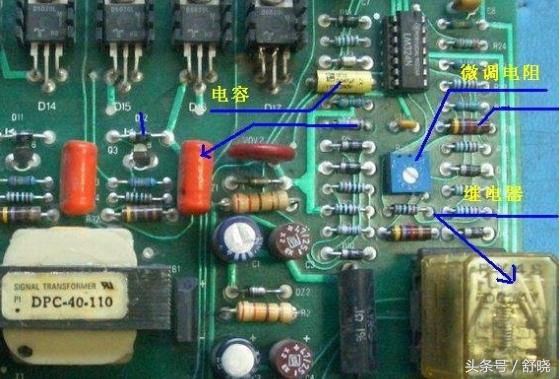

<p>右下角那个大的黄色元件为继电器，属于电控制器件</p>
<p>从图上其实不难发现，除了电容，二三极管在正常电路板使用中样子差异不大，如果经验丰富的话，还是能够较为准确的判断出来的。而在电路板上标有字母及数字的元件，则属于元件编号，字母代表元件类型，数字代表编号。</p>
