这些电子工程师常用电路图符号大全，你都了解了吗？

<p>本文汇聚基本的电路图符号，例如：电池、接地线、二极管等，可以满足基础电路的绘制需求。赶紧收藏吧～</p>

<p><strong>传输路径符号</strong></p>

<p>基本的电路符号，用于连接各元器件，起到“桥梁互通”的作用。</p>
<img alt="传输路径符号" data-align="center" data-entity-type="file" data-entity-uuid="a21e6169-f8aa-4307-b0f7-f87a237d8c19" height="279" src="/sites/default/files/inline-images/%E5%9B%BE1%EF%BC%9A%E4%BC%A0%E8%BE%93%E8%B7%AF%E5%BE%84%E7%AC%A6%E5%8F%B7.jpg" width="662" />

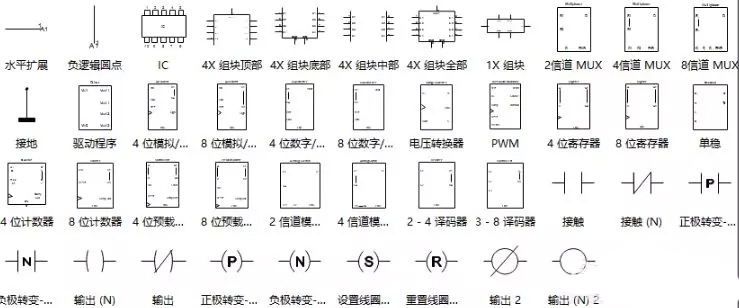

<p><strong>集成电路组件符号</strong></p>

<p>以寄存器、转换器、计数器为代表的基础集成电路元器件，在电路图中较为常见。</p>
<img alt="集成电路组件符号" data-align="center" data-entity-type="file" data-entity-uuid="044504cd-6ba7-439c-ba2b-4a8e8da0fe77" height="283" src="/sites/default/files/inline-images/%E5%9B%BE2%EF%BC%9A%E9%9B%86%E6%88%90%E7%94%B5%E8%B7%AF%E7%BB%84%E4%BB%B6%E7%AC%A6%E5%8F%B7.jpg" width="679" />

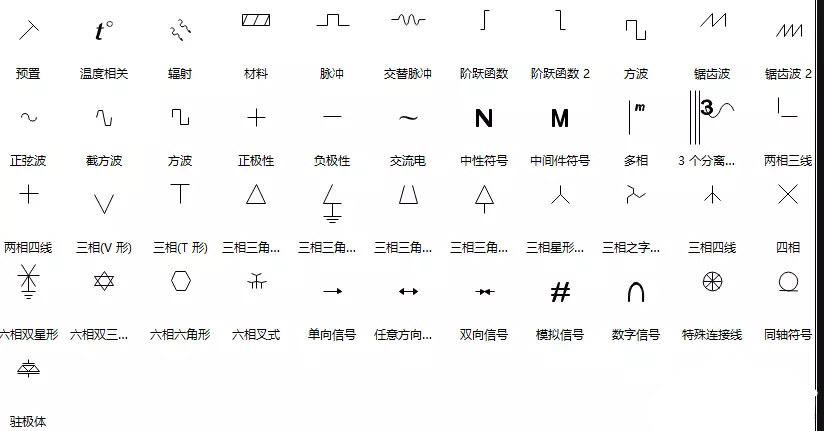

<p><strong>限定符号</strong></p>

<p>用于表示电路的属性，如脉冲、材料、温度等。</p>
<img alt="限定符号" data-align="center" data-entity-type="file" data-entity-uuid="3226431e-ee69-4427-bd83-5de67a8b5cfe" height="337" src="/sites/default/files/inline-images/%E5%9B%BE3%EF%BC%9A%E9%99%90%E5%AE%9A%E7%AC%A6%E5%8F%B7.jpg" width="644" />

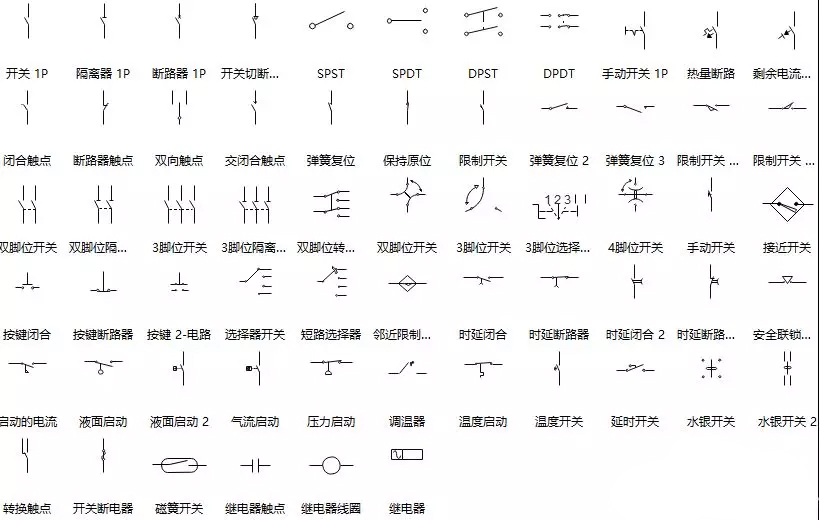

<p><strong>开关和继电器符号</strong></p>

<p>是电路图中的控制元件，能够调节或改变电路的工作性能。</p>
<img alt="开关和继电器符号" data-align="center" data-entity-type="file" data-entity-uuid="51e67b48-2d0a-43cb-a73a-4857ca2c7692" height="393" src="/sites/default/files/inline-images/%E5%9B%BE4%EF%BC%9A%E5%BC%80%E5%85%B3%E5%92%8C%E7%BB%A7%E7%94%B5%E5%99%A8%E7%AC%A6%E5%8F%B7.jpg" width="619" />
<p><strong>字符电路图符号大全</strong></p>

<table border="1" cellpadding="0" cellspacing="0" width="519">
<tbody>
<tr height="19">
<td height="19" width="519"><strong>字符电路图符号大全：</strong></td>
</tr>
<tr height="24">
<td height="24">AAT 电源自动投入装置</td>
</tr>
<tr height="24">
<td height="24">AC 交流电</td>
</tr>
<tr height="24">
<td height="24">DC 直流电</td>
</tr>
<tr height="24">
<td height="24">EUI 电动势电压电流</td>
</tr>
<tr height="24">
<td height="24">f 频率</td>
</tr>
<tr height="24">
<td height="24">FR——热继电器</td>
</tr>
<tr height="24">
<td height="24">FU 熔断器</td>
</tr>
<tr height="24">
<td height="24">FU——熔断器</td>
</tr>
<tr height="24">
<td height="24">FU——熔断器</td>
</tr>
<tr height="24">
<td height="24">G 发电机</td>
</tr>
<tr height="19">
<td height="19">HG 绿灯</td>
</tr>
<tr height="19">
<td height="19">HP 光字牌</td>
</tr>
<tr height="19">
<td height="19">HR 红灯</td>
</tr>
<tr height="19">
<td height="19">HW 白灯</td>
</tr>
<tr height="19">
<td height="19">K 继电器</td>
</tr>
<tr height="19">
<td height="19">KA 瞬时继电器 ； 瞬时有或无继电器；交流继电器</td>
</tr>
<tr height="19">
<td height="19">KA（NZ） 电流继电器（负序零序）</td>
</tr>
<tr height="19">
<td height="19">KA——1、瞬时接触继电器 2、瞬时 有或无继电器 3、交流继电器</td>
</tr>
<tr height="19">
<td height="19">KD 差动继电器</td>
</tr>
<tr height="19">
<td height="19">KF 闪光继电器</td>
</tr>
<tr height="19">
<td height="19">KH 热继电器</td>
</tr>
<tr height="19">
<td height="19">KI 阻抗继电器</td>
</tr>
<tr height="19">
<td height="19">KM 接触器</td>
</tr>
<tr height="19">
<td height="19">KM 中间继电器</td>
</tr>
<tr height="19">
<td height="19">KM——接触器</td>
</tr>
<tr height="19">
<td height="19">KM——接触器</td>
</tr>
<tr height="19">
<td height="19">KOF 出口中间继电器</td>
</tr>
<tr height="19">
<td height="19">KP 极化继电器</td>
</tr>
<tr height="19">
<td height="19">KR 干簧继电器</td>
</tr>
<tr height="19">
<td height="19">KS 信号继电器</td>
</tr>
<tr height="19">
<td height="19">KT 时间继电器</td>
</tr>
<tr height="19">
<td height="19">KT——延时 有或无继电器</td>
</tr>
<tr height="19">
<td height="19">KT——延时 有或无继电器</td>
</tr>
<tr height="19">
<td height="19">KV（NZ） 电压继电器（负序零序）</td>
</tr>
<tr height="19">
<td height="19">KV电压继电器</td>
</tr>
<tr height="19">
<td height="19">KW（NZ） 功率方向继电器（负序零序）</td>
</tr>
<tr height="19">
<td height="19">L 线路</td>
</tr>
<tr height="19">
<td height="19">M 电动机</td>
</tr>
<tr height="19">
<td height="19">PQS 有功无功视在功率</td>
</tr>
<tr height="19">
<td height="19">QF 断路器</td>
</tr>
<tr height="19">
<td height="19">QS 隔离开关</td>
</tr>
<tr height="19">
<td height="19">Q——电路的开关器件</td>
</tr>
<tr height="19">
<td height="19">Q——电路的开关器件</td>
</tr>
<tr height="19">
<td height="19">SA 转换开关</td>
</tr>
<tr height="19">
<td height="19">SB——按钮开关</td>
</tr>
<tr height="19">
<td height="19">SB——按钮开关</td>
</tr>
<tr height="19">
<td height="19">SE 实验按钮</td>
</tr>
<tr height="19">
<td height="19">SR 复归按钮</td>
</tr>
<tr height="19">
<td height="19">T 变压器</td>
</tr>
<tr height="19">
<td height="19">TA 电流互感器</td>
</tr>
<tr height="19">
<td height="19">TV 电压互感器</td>
</tr>
<tr height="19">
<td height="19">W 直流母线</td>
</tr>
<tr height="19">
<td height="19">YC 合闸线圈</td>
</tr>
<tr height="19">
<td height="19">YT 跳闸线圈</td>
</tr>
<tr height="19">
<td height="19">白色灯 HW</td>
</tr>
<tr height="19">
<td height="19">避雷器 F</td>
</tr>
<tr height="19">
<td height="19">变流器 UC</td>
</tr>
<tr height="19">
<td height="19">变频器 UF</td>
</tr>
<tr height="19">
<td height="19">插接式（馈电）母线 WIB</td>
</tr>
<tr height="19">
<td height="19">插头 XP</td>
</tr>
<tr height="19">
<td height="19">插座 XS</td>
</tr>
<tr height="19">
<td height="19">电磁阀 YV</td>
</tr>
<tr height="19">
<td height="19">电磁锁 YL</td>
</tr>
<tr height="19">
<td height="19">电动阀 YM</td>
</tr>
<tr height="19">
<td height="19">电动机 M</td>
</tr>
<tr height="19">
<td height="19">电动执行器 YE</td>
</tr>
<tr height="19">
<td height="19">电加热器加热元件 EE</td>
</tr>
<tr height="19">
<td height="19">电力电容器 CE</td>
</tr>
<tr height="19">
<td height="19">电力分支线 WP</td>
</tr>
<tr height="19">
<td height="19">电力干线 WPM</td>
</tr>
<tr height="19">
<td height="19">电流表 PA</td>
</tr>
<tr height="19">
<td height="19">电流表切换开关 SA</td>
</tr>
<tr height="19">
<td height="19">电容器 C</td>
</tr>
<tr height="19">
<td height="19">电位器 RP</td>
</tr>
<tr height="19">
<td height="19">电线电缆母线 W</td>
</tr>
<tr height="19">
<td height="19">电压表 PV</td>
</tr>
<tr height="19">
<td height="19">电压表切换开关 SV</td>
</tr>
<tr height="19">
<td height="19">电压小母线 WV</td>
</tr>
<tr height="19">
<td height="19">电阻器变阻器 R</td>
</tr>
<tr height="19">
<td height="19">跌落式熔断器 FF</td>
</tr>
<tr height="19">
<td height="19">端子板 XT</td>
</tr>
<tr height="19">
<td height="19">发热器件（电加热） FH</td>
</tr>
<tr height="19">
<td height="19">反转按钮 SBR</td>
</tr>
<tr height="19">
<td height="19">防火阀 YF</td>
</tr>
<tr height="19">
<td height="19">放电电阻 RD</td>
</tr>
<tr height="19">
<td height="19">符电路图#e#</td>
</tr>
<tr height="19">
<td height="19">复位按钮 SR</td>
</tr>
<tr height="19">
<td height="19">感应线圈电抗器 L</td>
</tr>
<tr height="19">
<td height="19">功率因数表 PPF</td>
</tr>
<tr height="19">
<td height="19">光电池热电传感器 B</td>
</tr>
<tr height="19">
<td height="19">光敏电阻 RL</td>
</tr>
<tr height="19">
<td height="19">光信号 HS</td>
</tr>
<tr height="19">
<td height="19">合闸线圈 YC</td>
</tr>
<tr height="19">
<td height="19">合闸小母线 WCL</td>
</tr>
<tr height="19">
<td height="19">红色灯 HR</td>
</tr>
<tr height="19">
<td height="19">滑触线 WT</td>
</tr>
<tr height="19">
<td height="19">黄色灯 HY</td>
</tr>
<tr height="19">
<td height="19">接地电阻 RG</td>
</tr>
<tr height="19">
<td height="19">接近开关 SQP</td>
</tr>
<tr height="19">
<td height="19">紧急按钮 SBE</td>
</tr>
<tr height="19">
<td height="19">可控硅整流器 UR</td>
</tr>
<tr height="19">
<td height="19">空气调节器 EV</td>
</tr>
<tr height="19">
<td height="19">控制电路有电源的整流器 VC</td>
</tr>
<tr height="19">
<td height="19">控制小母线 WC</td>
</tr>
<tr height="19">
<td height="19">快速熔断器 FTF</td>
</tr>
<tr height="19">
<td height="19">蓝色灯 HB</td>
</tr>
<tr height="19">
<td height="19">励磁线圈 LF</td>
</tr>
<tr height="19">
<td height="19">连接片 XB</td>
</tr>
<tr height="19">
<td height="19">绿色灯 HG</td>
</tr>
<tr height="19">
<td height="19">滤波电容器 LL</td>
</tr>
<tr height="19">
<td height="19">逆变器 UI</td>
</tr>
<tr height="19">
<td height="19">排烟阀 YS</td>
</tr>
<tr height="19">
<td height="19">频率表 PF</td>
</tr>
<tr height="19">
<td height="19">频敏变阻器 RF</td>
</tr>
<tr height="19">
<td height="19">启动变阻器 RS</td>
</tr>
<tr height="19">
<td height="19">气动执行器 YPAYA</td>
</tr>
<tr height="19">
<td height="19">绕线转子感应电动机 MW</td>
</tr>
<tr height="19">
<td height="19">热敏电阻 RT</td>
</tr>
<tr height="19">
<td height="19">熔断器 FU</td>
</tr>
<tr height="19">
<td height="19">闪光小母线 WF</td>
</tr>
<tr height="19">
<td height="19">声信号 HA</td>
</tr>
<tr height="19">
<td height="19">湿度控制开关 SM</td>
</tr>
<tr height="19">
<td height="19">时间测量传感器 BT1BK</td>
</tr>
<tr height="19">
<td height="19">时间控制开关 SK</td>
</tr>
<tr height="19">
<td height="19">事故音响小母线 WFS</td>
</tr>
<tr height="19">
<td height="19">事故照明小母线 WELM</td>
</tr>
<tr height="19">
<td height="19">试验按钮 SBT</td>
</tr>
<tr height="19">
<td height="19">手动控制开关 SH</td>
</tr>
<tr height="19">
<td height="19">鼠笼型电动机 MC</td>
</tr>
<tr height="19">
<td height="19">速度变换器 BV</td>
</tr>
<tr height="19">
<td height="19">速度控制开关 SS</td>
</tr>
<tr height="19">
<td height="19">跳闸线圈 YT</td>
</tr>
<tr height="19">
<td height="19">停止按钮 SBS</td>
</tr>
<tr height="19">
<td height="19">同步电动机 MS</td>
</tr>
<tr height="19">
<td height="19">温度变换器 BT</td>
</tr>
<tr height="19">
<td height="19">温度测量传感器 BHB</td>
</tr>
<tr height="19">
<td height="19">温度控制开关辅助开关 ST</td>
</tr>
<tr height="19">
<td height="19">无功电度表 PJR</td>
</tr>
<tr height="19">
<td height="19">无功电流表 PAR</td>
</tr>
<tr height="19">
<td height="19">无功功率表 PR</td>
</tr>
<tr height="19">
<td height="19">限流电阻器 RC</td>
</tr>
<tr height="19">
<td height="19">限位开关 SQ</td>
</tr>
<tr height="19">
<td height="19">限压保护器件 FV</td>
</tr>
<tr height="19">
<td height="19">相位表 PPA</td>
</tr>
<tr height="19">
<td height="19">消弧线圈 LA</td>
</tr>
<tr height="19">
<td height="19">信号小母线 WS</td>
</tr>
<tr height="19">
<td height="19">压力变换器 BP</td>
</tr>
<tr height="19">
<td height="19">压力控制开关 SP</td>
</tr>
<tr height="19">
<td height="19">压敏电阻 RPS</td>
</tr>
<tr height="19">
<td height="19">液位测量传感器 BL</td>
</tr>
<tr height="19">
<td height="19">液位控制开关 SL</td>
</tr>
<tr height="19">
<td height="19">异步电动机 MA</td>
</tr>
<tr height="19">
<td height="19">应急照明分支线 WE</td>
</tr>
<tr height="19">
<td height="19">应急照明干线 WEM</td>
</tr>
<tr height="19">
<td height="19">有功电度表 PJ</td>
</tr>
<tr height="19">
<td height="19">有功功率表 PW</td>
</tr>
<tr height="19">
<td height="19">预报音响小母线 WPS</td>
</tr>
<tr height="19">
<td height="19">照明灯（发光器件） EL</td>
</tr>
<tr height="19">
<td height="19">照明分支线 WL</td>
</tr>
<tr height="19">
<td height="19">照明干线 WLM</td>
</tr>
<tr height="19">
<td height="19">整流器 U</td>
</tr>
<tr height="19">
<td height="19">正转按钮 SBF</td>
</tr>
<tr height="19">
<td height="19">直流电动机 MD</td>
</tr>
<tr height="19">
<td height="19">直流母线 WB</td>
</tr>
<tr height="19">
<td height="19">指示灯 HL</td>
</tr>
<tr height="19">
<td height="19">最大需量表（负荷监控仪） PM</td>
</tr>
</tbody>
</table>

<p><strong>电子元件符号综合表</strong></p>
<img alt="电子元件符号综合表" data-align="center" data-entity-type="file" data-entity-uuid="fb71d38f-6ea6-4bc3-9571-4c2ce3e1f635" height="390" src="/sites/default/files/inline-images/%E5%9B%BE5%EF%BC%9A%E7%94%B5%E5%AD%90%E5%85%83%E4%BB%B6%E7%AC%A6%E5%8F%B7%E7%BB%BC%E5%90%88%E8%A1%A8.png" width="530" /><img alt="6" data-align="center" data-entity-type="file" data-entity-uuid="48ac5c92-61d9-4567-8f7a-d99b2705a438" height="1190" src="/sites/default/files/inline-images/%E5%9B%BE6_16.png" width="559" />
<p>&nbsp;大家都掌握了吗？有漏掉的，欢迎大家补充哦~~~~</p>

<p>文章转载自：&nbsp;<a href="javascript:void(0);" id="js_name">电子工程技术</a></p>
