<p>我记得当年毕业找工作时面试了大大小小10几家公司， 形形色色的面试题也见了不少， 但关于RLC最最基本的电路相关问题几乎是必问的，更有甚者几乎一半问题都是与此有关。为什么? 一切都是从基础开始的。 这是一句我以后会不断重复的话, 这也是我目前为止对电路的理解。再复杂再酷炫的电路也离不开这些, 如果真的搞明白了，对以后理解更高级的东西会有很大的帮助。</p>
<p>众所周知， 电容， 两边加上电压， 就能开始充电储存电荷. 理想状态下, 就是一个C：</p>
<img alt="储存电荷" data-align="center" data-entity-type="file" data-entity-uuid="d9ef4ad1-f4d7-409c-bae1-713118470b22" src="/sites/default/files/inline-images/%E5%9B%BE1%EF%BC%9A%E7%94%B5%E8%8D%B7.png" />
<p>可现实永远是残酷的， 你会发现你所做的一切几乎都是和在这些非理想的问题作斗争。</p>
<p><strong>ESR(Equivalent Series Resistance):</strong></p>

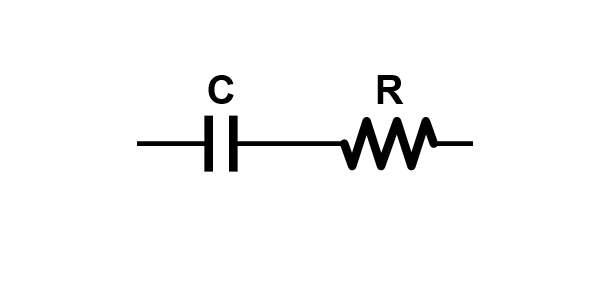

<p>如果你去看电容的datasheet(比如去Murata的管网随便找一个), 每个非理想电容都会有一个叫ESR的指标. 顾名思义, 电容本身会有一个等效串联电阻, 那么电容的等效电路就变成了：</p>
<img alt="电容的等效电路就变成" data-align="center" data-entity-type="file" data-entity-uuid="995ce012-0855-4a7c-9181-e776cf8073d8" src="/sites/default/files/inline-images/%E5%9B%BE2%EF%BC%9A%E7%AD%89%E6%95%88%E7%94%B5%E8%B7%AF_0.png" />
<p>这个电阻一般有多大呢? 通常是在100mΩ ~ 1000mΩ不等, 具体数值大小根据电容种类和电容值大小来定, 这里先不细说, 我会在之后比较不同电容的区别时详细讲解。</p>
<p>那么肯定会有人问这么小的串联电阻，会有什么大的影响么? 不好意思, 还真会有, 在要求极其苛刻情况下还会把两个电容并联以减小ESR。 比如 LDO 的output capacitor，如果这个ESR过大或者过小， 很有可能会引起LDO的stability问题。</p>
<p>另一方面, 当电容被用做电源的decoupling cap时, 你希望的是这个R越小越好. 当电容被用做的decoupling cap时, 其作用是为了提供高频的电流供给. 假如你的芯片电源会有一个非常短暂的100mA的peak current, 而且这个电流几乎是你的decoupling cap来提供的, 如果你的电容ESR有1Ω,想象一下100mA的电流流过这个电阻, 到达另一端的时候, 已然有了100mV的压降了。</p>
<p>所以一句话： 通常情况下， 你希望这个电阻越小越好。 除了用于例如LDO的输出电容， ESR的大小会影响到LDO的稳定性，但这个问题说来话长，有机会单独开一篇细讲。</p>
<p>说完R, 我们来讲讲L。</p>
<p><strong>ESL(Equivalent Series Inductance):</strong></p>
<p>很多情况下这是一个往往被人忽略的一个指标, 你经常会看到ESR的spec, 很多电容的datasheet往往都没有ESL这个spec在里面. 但是随着信号频率的越来越高, ESL是完全不能被忽视的. 既然如此, 电容的等效电路又要变成这样：</p>
<img alt="电容的等效电路又要变成这样" data-align="center" data-entity-type="file" data-entity-uuid="625dfc70-4d2d-4c95-92e9-24f977bcebd0" src="/sites/default/files/inline-images/%E5%9B%BE3%EF%BC%9A%E7%94%B5%E5%AE%B9%E7%9A%84%E7%AD%89%E6%95%88%E7%94%B5%E8%B7%AF.png" />
<p>ESL主要影响的是电容的高频特性。 通常这个ESL是很小的, 即便如此, 当信号的频率高到一定程度， 这个L的阻抗会变得不可忽略，当频率继续升高， Z_{L} 会逐渐的变大, 因此电容就开始逐渐的开始看起来像一个电感。 同样的情况，decoupling cap其中一个重要的作用是用来提供瞬时的大电流的， 而这里的L会尝试阻止电流的瞬时变化， 因而如果ESL太大, 会使得decoupling cap的作用大大降低， 尤其是在高频的情况下。</p>
<p>通常情况下, 当你打开一个电容的datasheet, 你会找到如上图所示的一个电容阻抗 v.s. 频率的一个图表. 这张图清楚的表示了ESR和ESL是如何改变理想电容的阻抗v.s. 频率的曲线的.(详细的解释和如何使用这个图标会在Part 2文中讲解)、</p>
