村田推出micro ES超小型编码器开关

周四, 31 八月 2017 - 09:05

株式会社村田制作所成功研发出作为世界超小尺寸的编码器开关，带开关的旋转编码器超小型产品 micro ES, 并已开始提供样品。主要用于智能手表、蓝牙耳机、智能眼镜。量产开始时间预计为2017年12月。

可穿戴设备上需要小型且具有优越操作性的用户界面。micro ES是作为满足该需求的编码器开关开发而成。通过精密加工技术和模块化技术，将增量型旋转编码器和轻触开关一体化，在3.4✕3.2✕2.3mm（除去突起部位）的超小型尺寸上实现点击感、两相脉冲输出和按压开关功能。今后将致力于可穿戴设备用需求开发和销售。

产品网站：<a href="http://www.murata.com/zh-cn/products/sensor/rotaryposition/svm3 ">http://www.murata.com/zh-cn/products/sensor/rotaryposition/svm3 </…;

规格：
品名：SVM3A012A0A00R00
[旋转编码器]
输出形态：A相、B相2输出
输出数：6脉冲/360度、每相
位相差： 15度±10度
点击数：12次点击/360度
[轻触开关]
驱动力：1.6±0.5N

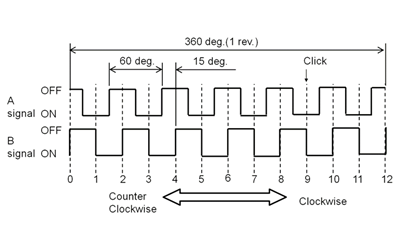

输出信号波形：
 <img alt="输出信号波形" data-entity-type="file" data-entity-uuid="bea0ddd4-d3b7-4084-a36f-4803fbb0d09a" src="/sites/default/files/inline-images/%E8%BE%93%E5%87%BA%E4%BF%A1%E5%8F%B7%E6%B3%A2%E5%BD%A2.png" />

外形尺寸：
3.4✕3.2✕2.3mm（除去突起部位）
<img alt="外形尺寸" data-entity-type="file" data-entity-uuid="3b9c703b-4571-457f-aaf3-1d984a6492f7" src="/sites/default/files/inline-images/%E5%A4%96%E5%BD%A2%E5%B0%BA%E5%AF%B8_1.png" />


外观图：
<img alt="外观图" data-entity-type="file" data-entity-uuid="6d16af0f-d261-468f-889b-70920658025b" src="/sites/default/files/inline-images/%E5%A4%96%E8%A7%82%E5%9B%BE.png" />

安装事例：
