作者：任凯，蓝牙亚太区技术项目经理
《【蓝牙配对系列】第三篇：低功耗传统配对，万能钥匙进入》中，我们概述了采用PassKey Entry的低功耗传统配对。除了低功耗传统配对（Legacy Pairing），低功耗安全连接也是配对的一种选择。低功耗安全连接是在蓝牙4.2版本中引入的经强化的安全功能。它采用符合联邦信息处理标准（FIPS）的椭圆曲线Diffie-Hellman（ECDH）算法来生成密钥。低功耗安全连接支持四种关联模型：
- Just Works
- Numeric Comparison（数值比较）
- Passkey Entry
- Out-of-Band, 简称OOB
数值比较仅适用于低功耗安全连接，而不适用于传统配对。因此这是一个较新的关联模型，今天就让我们来深入一览。
1. 第1阶段 – 配对特性交换
在本系列的第一篇中，我和大家讨论了配对特性交换，在这里我想再回顾一下。表1是配对请求/响应分组定义。在“AuthReq”字段中，有一个名为“SC”的位。如果设备支持低功耗安全连接配对，则SC字段应设置为1，否则设置为0。如果两个设备都支持低功耗安全连接配对，则应使用低功耗安全连接配对，否则应使用低功耗传统配对。

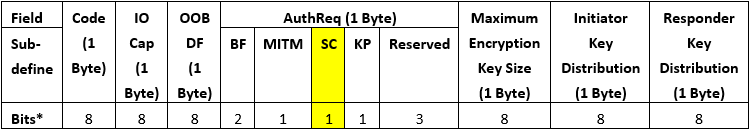

表 1 配对请求/响应
*位顺序为由LSB至MSB。
因此，如果两个设备要通过低功耗安全连接配对，则必须将“SC”设置为1，以告知对等设备“我具备安全连接的能力“。
2. 第2阶段 -密钥生成方法选择
完成配对特征交换之后，发起设备和响应设备应确定使用何种密钥生成方法。这里是密钥生成方法的C语法编码示例：
表2列出了数值比较发起设备和响应设备的I/O功能。当发起设备和响应设备都具有显示屏和“是/否”的I/O功能、或显示屏和键盘I/O功能时，则使用数值比较关联模型。
表2 数值比较的I/O能力映射
* - 表示适用其它密钥生成方法，而非数值比较
3. 第2阶段 – 验证
密钥生成后，配对将进入阶段2，即身份认证阶段，目的是保护连接不受中间人攻击（Man-In-The-Middle, MITM），同时生成即将用于加密连接链路的密钥。
在公钥交换中，每个设备生成自己的椭圆曲线Diffie-Hellman（ECDH）公私密钥对，其中包含私钥和公钥。
- SKa，发起设备的私钥
- PKa，发起设备的公钥
- SKb，响应设备的私钥
- PKb，响应设备的公钥
图1 数值比较的认证过程
通过发起设备将其PKa发送到响应设备来启动配对。随后响应设备回复自己的PKb。交换公共密钥之后，设备即可开始计算Diffie-Hellman密钥。在图1可以看到Diffie-Hellman密钥计算是在1b的结束后开始。
随后，每个设备选择一个128位随机数，此值将用于防止重放攻击。
- Na，发起设备的128位随机数
- Nb，响应设备的128位随机数
下一步响应设备计算提交Cb，其通过Nb、PKa、PKb和0计算得出。请看图1中的步骤3。
步骤4，响应设备必须在接收到发起设备的Na之前共享Cb。
步骤5，发起设备必须在接收到响应设备的Nb之前共享其Na。
步骤6，发起设备接收到响应设备的Nb之后，必须检查来自响应设备的Cb。
此时，发起设备或响应设备已经知晓对等设备的公共密钥和随机数。发起设备可以确认来自响应设备的提交（Cb）。在这一节点上的失败将意味着存在攻击者或其他传输错误，且会导致配对过程中止，如步骤6a.
假设提交检查成功，则设备双方计算各自向用户显示的6位数确认值。用户需要检查这些6位数值，确认其是否匹配。如不匹配，则配对中止。
4. 第3阶段 – 长期密钥（Long Term Key，简称LTK）
验证成功后，两个设备会开始计算将用于链路加密的LTK。这是配对和重新连接的最后一部分：在不同的关联模型中，通过不同的方法来验证对等设备并防止中间人（MITM）攻击。
由于LTK计算对于任何低功耗安全连接关联模型都是十分常见的，因此在下一篇博文中，我将就此话题和大家做更详细的探讨。
5. 结论
根据用户体验和便利性的考量，与第三篇相比，数值比较只需要两个按钮：YES和NO，以指示两台设备之间的6位确认值是否匹配，而不需要从'0'到'9'数字键盘，因此可谓一项简化硬件I/O能力的改进。 同时，由于数值比较仅适用于低功耗安全连接，可针对窃听和MITM提供更高一层的保护。因此，如果你正在着手开发一款非常注重隐私、需要对蓝牙低功耗链路提供高度保护的产品，这将是一个不错的选择。
