在消费电子和工业设备的电源设计中，“输入电压覆盖输出电压” 的场景无处不在 —— 单芯片既要支持宽压输入，又要极致压缩 PCB 面积，还要兼顾轻载效率与系统安全。帝奥微推出的1.5A降压-升压转换器-DIO89101，正为解决这三类核心痛点而生，它以超小封装与全场景适配的核心优势，成为紧凑电源设计的优选方案。
DIO89101简介及主要参数
DIO89101简介及主要参数DIO89101是一款1.5A降压-升压转换器，输入2V~5.5V、输出1.6V~5.5V可调，可自动切换工作模式。8μA低功耗、1.79mm×0.9mm超小封装，自带全方位防护，适配消费电子、工业设备，能够轻松解决电源设计痛点。

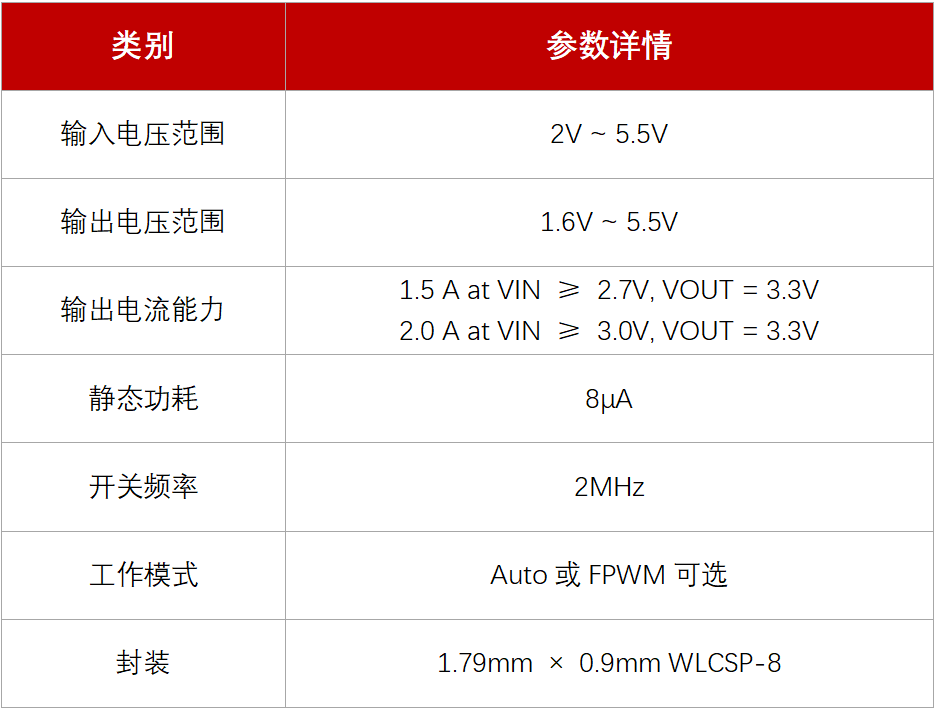

核心参数如下

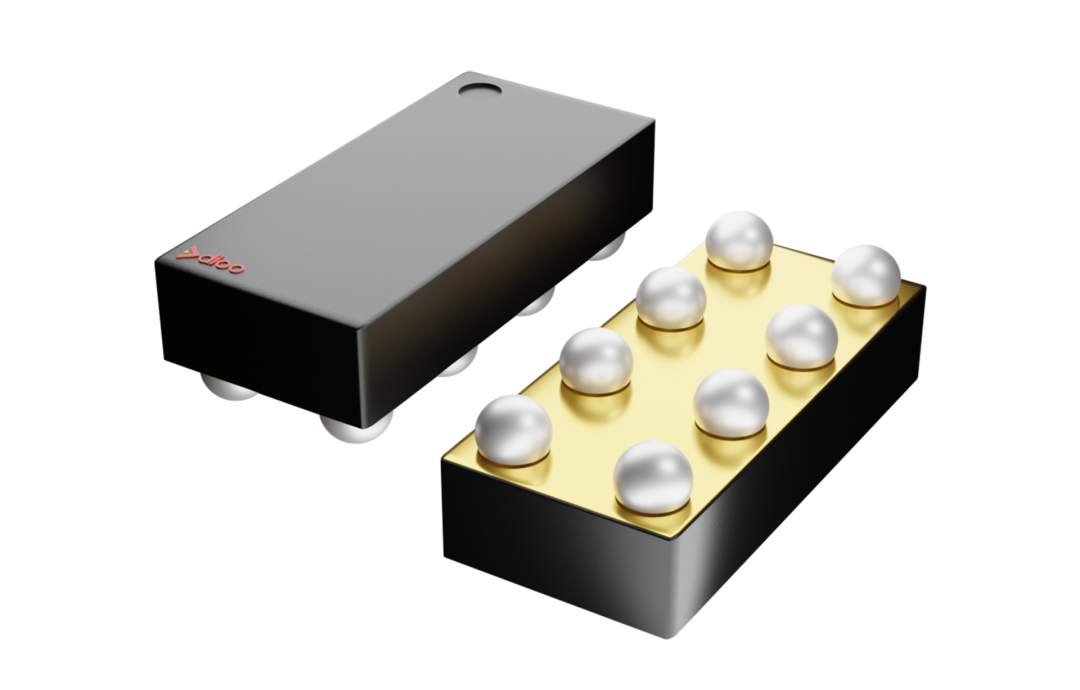

1.79mm×0.9mm WLCSP-8 超小封装

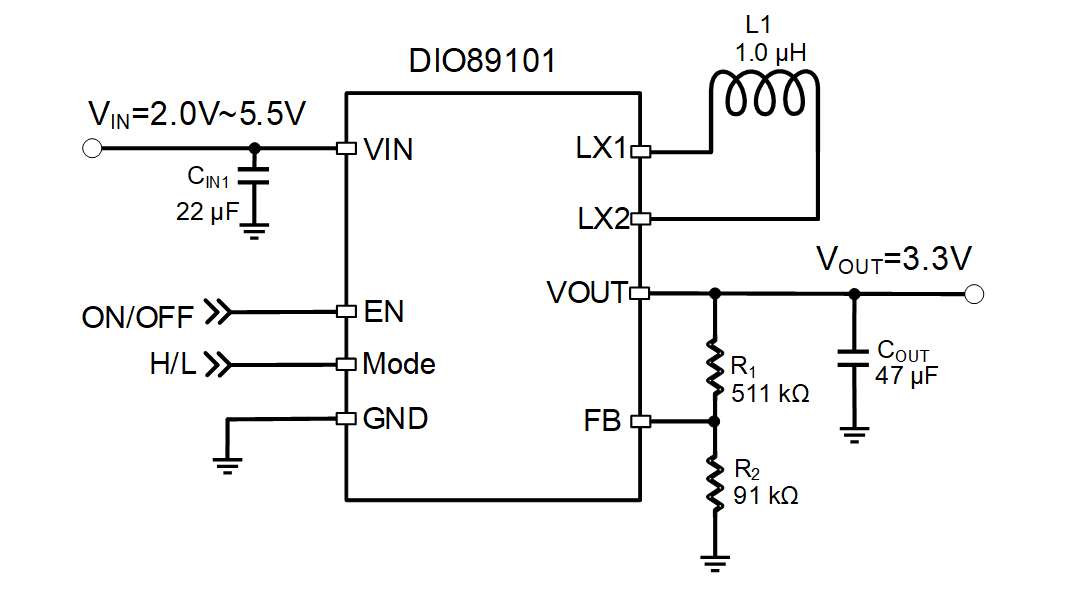

DIO89101应用框图
性能解析
一、 无缝模式切换，全负载区间高效运行
DIO89101具备出色的电压调节能力，可根据输入与输出电压关系，自动在升压、降压、降压-升压3个模式间切换，同时支持PFM / 强制 PWM 双模式配置：MODE引脚拉低进入自动 PFM 模式，轻载时自动切换至脉冲频率调制，可维持 90% 以上效率；拉高则进入强制 PWM 模式，无论负载轻重均保持低纹波输出，均能兼顾效率与电源质量。

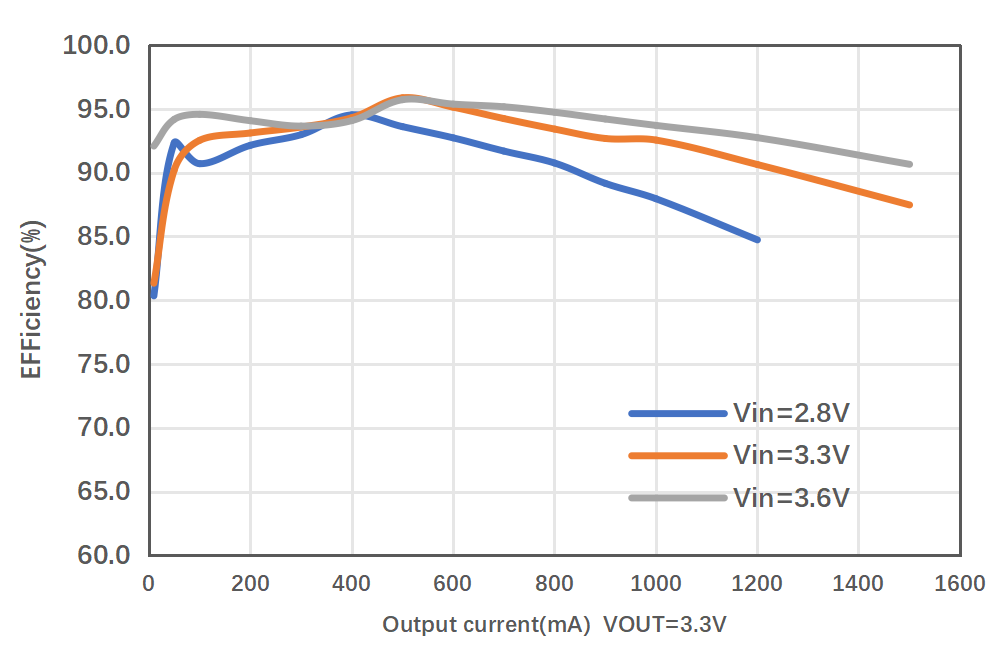

效率曲线图解析
二、低纹波输出，适配高精度供电场景DIO89101在模式转换过程中采用固定占空比设计，避免了模式切换带来的纹波突变，确保输出电压平稳过渡；强制PWM模式下，纹波抑制能力进一步提升，可将输出纹波控制在极低范围，满足音频、测试测量、精密传感等对供电纯度要求极高的场景需求；即便在负载动态波动时，优化的环路设计也能有效抑制纹波波动，保障供电稳定性与纯净度。
低纹波特性不仅提升了电源系统的供电质量，更降低了对后端滤波电路的设计要求，从而进一步简化整体方案，减少研发成本。

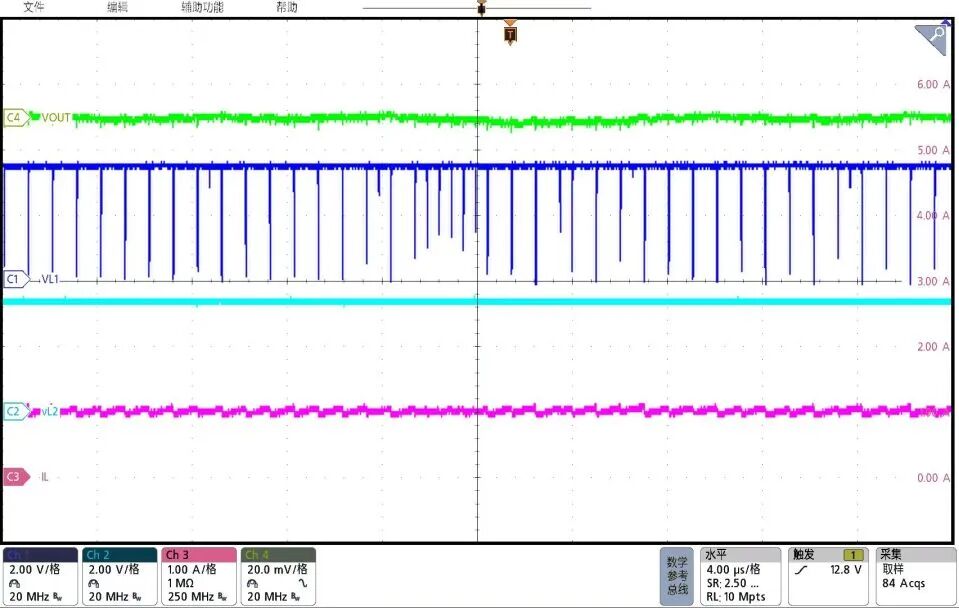

VOUT = 3.3V, Load = 1A 输出纹波测试波形
三、 动态响应迅速，从容应对负载波动DIO89101采用峰值电流模式架构，搭配优化的环路设计，具备微秒级动态响应能力，可快速捕捉负载的细微变化，并及时调整输出电流。即便负载在轻载与重载之间反复切换，输出电压仍能保持稳定，可有效避免电压跌落导致的系统故障，同时减少纹波干扰，确保设备运行流畅、稳定，适配高精度、高动态负载场景。
该特性使其在消费电子的瞬时负载冲击、工业设备的负载波动等场景中均能从容应对，进一步提升了电源系统的可靠性与适配性。

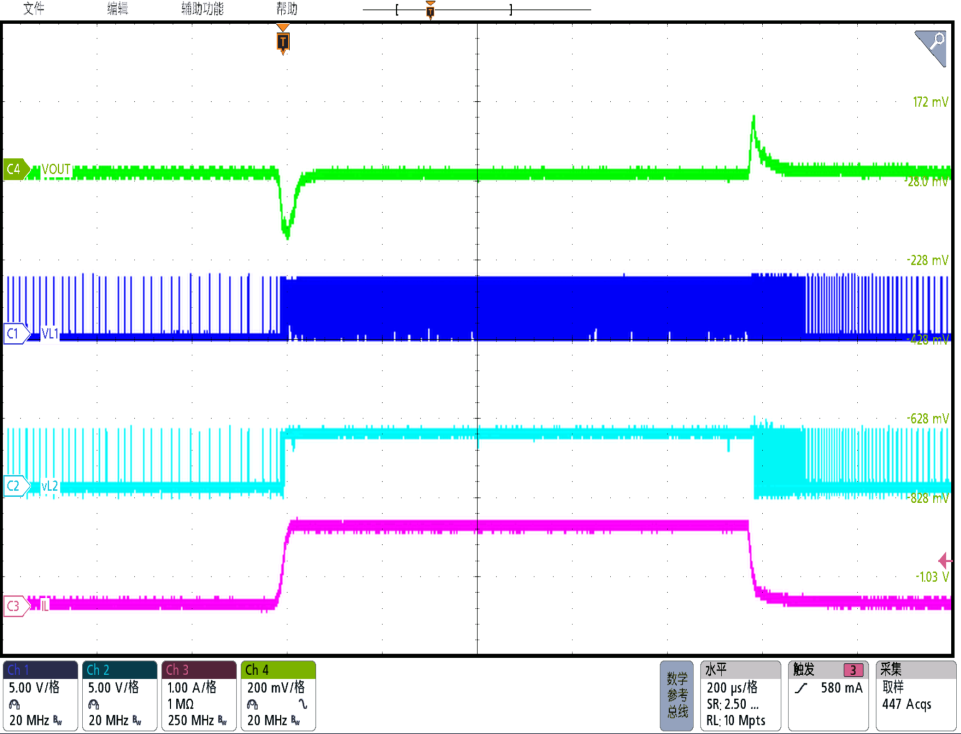

动态响应特性解析：PFM mode (Iload = 0A to 1A)
四、全链路保护，系统安全无虞对于电源系统的突发风险，DIO89101 内置多重防护机制：过流/短路保护：峰值电流限制 3A，短路时自动关断，避免器件烧毁；过热保护：结温过高自动关断，降温后自动恢复，适配宽温工业环境；输出放电：关断时输出快速放电，避免 “悬空” 导致的系统误动作；输入/输出过压保护：防止电压异常损坏后端器件，提升系统可靠性。
五、超小封装，极致节省 PCB 空间作为行业领先的晶圆级芯片封装（WCSP）器件，DIO89101仅需1μH 电感即可完成设计，配合 1.79mm×0.9mm 的超小封装，方案整体尺寸较同类产品缩减 40% 以上。这一特性让它完美适配智能穿戴、指纹传感器等空间受限场景，同时支持 5G 小基站、光模块等工业设备的高密度布局。
总结：DIO89101 — 不止是电源芯片，更是设计效率的倍增器DIO89101 以 “宽压适配、超小封装、全场景高效” 为核心，精准覆盖消费电子、通信、工业三大领域的电源设计痛点。无论是追求极致空间利用率的微型设备，还是需要兼顾效率与可靠性的工业系统，它都能提供一站式解决方案，让工程师在 “性能、尺寸、成本” 的平衡中找到最优解。
了解更多细节
该产品现已支持送样及量产，有兴趣了解该产品更多参数细节，请联系：dioo-marketing@dioo.com
