《实现电动汽车快速充电教程》从技术层面深入探讨驱动下一代电动汽车充电系统的架构设计与相关器件。重点涵盖兆瓦级电动汽车充电技术背后的设计挑战与创新、分立式方案和功率集成模块 (PIM) 方案如何助力构建可扩展、 高效且可靠的快速充电基础设施。我们已经介绍过兆瓦级充电系统架构、双有源桥的应用前景等，本文将介绍电动汽车充电桩的电压等级分类、现代电动汽车充电桩的规格概览、超快充电技术突破等。
电动汽车充电桩的电压等级分类

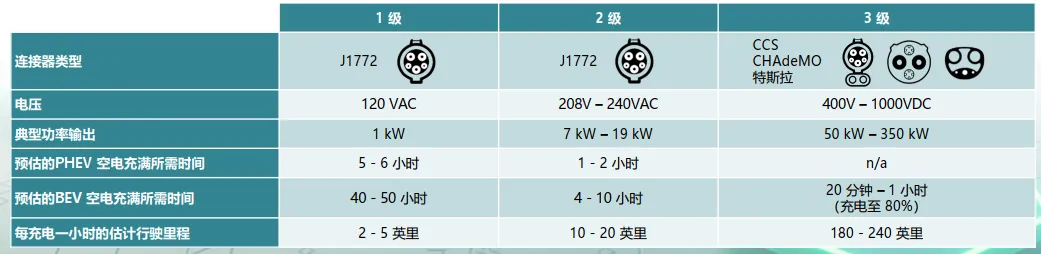

下表列出了 FHWA 和交通部 (DoT) 目前批准的三类 EVC 充电桩之间的区别。 这里， “PHEV” 指插电式混合动力电动汽车， “BEV” 指纯电动汽车。
现代电动汽车充电桩的规格概览
电动汽车充电桩虽按电压分为三类，但常见的外形尺寸有四种， 每种尺寸都与其典型的安装环境和使用场景相匹配。
壁挂式直流充电盒适配 1 级充电器，可接入常见的 120V 单相家用电源。对于这种外形尺寸， 自然风冷即可满足散热要求。
相反， 兆瓦级充电桩必须采用液冷， 这给其设计带来了一些限制。 这种充电桩专为三相电源设计， 由于电压极高， 必须确保其能够在 -45°C 至+55°C 的温度范围内正常运行。
介于这两种外形尺寸之间的是面向 2 级中端市场的充电桩。 直流快速充电桩 (DCFC) 采用三相电源， 最高支持 350 kW 的充电功率。 超快速充电桩可被视为兆瓦级充电桩的微缩版， 不仅依赖液冷散热， 而且保留了兆瓦级充电桩通过模块化设计实现可扩展性的能力。
超快充电技术突破

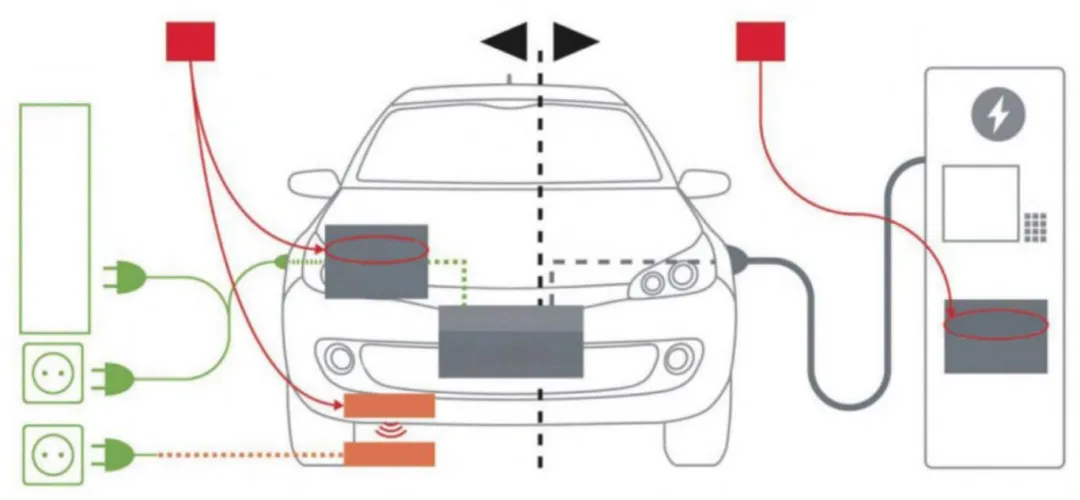

目前生产的大多数电动汽车都配备了车载充电器 (OBC)。 兆瓦级设计使得充电站内支持高功率车外充电器在理论上变得可行。 虽然此类设计正在考虑之中， 但就目前而言， 电动汽车行业已计划在所有级别的车辆中配备 OBC。
然而， OBC 为中小型电动汽车充电的能力相当有限。 OBC 通常依赖交流充电， 最大额定功率为 22 kW。 DC-FC 系统将完全绕过 OBC， 直接向电池提供直流电， 额定功率不低于 50 kW， 很可能大于 400 kW。
这一发展或将推动电动汽车的普及率达到“临界规模” ， 从而真正融入日常生活。 汽车锂离子电池的充电时间一般非常长。 半小时甚至更短的时间，或许是高速公路旅行者和运输行业工作者可接受的补能时间。 缩短充电时间不仅可以提升电动汽车的普适性， 而且在石油燃料逐步退场的背景下，还能缓解充电站的排队压力——这也是加油站运营商关注的重点。
资料来源：Yolé Group
从分立器件到模块
随着充电分级逐渐成为行业常态， 不同等级之间的一个重要区别性特征将体现在对半导体的使用上。 壁挂式充电盒和快速充电器通常采用定制化设计， 并主要使用分立半导体器件。 超快充电桩、 兆瓦级充电桩和一些直流快速充电桩已经转向功率集成模块 (PIM)。 每个 PIM 通过高密度、 高效率的封装， 集成了大功率三相逆变器所需的大多数器件， 包括绝缘栅双极晶体管 (IGBT)， 但不含栅极驱动器。
例如， 安森美（onsemi）的 NXH011T120M3F2PTHG SiC PIM 内置一个 11Ω SiC T型中性点箝位转换器 (TNPC) MOSFET。 在结温 TJ 为 25 °C 时， 其额定最大电压为 1200V。 在栅源电压 VGS 为 18V 、 漏极电流 ID 为 70A 的条件下，其典型导通电阻 RDS(on) 低至 11.9 mΩ。 此外， 该模块集成了一个 5 kΩ 热敏电阻， 并采用直接键合铜的高性能衬底 (HPS DBC)。 它适用于半桥 DC/DC转换器拓扑， 并采用 F2 PIM 封装， 便于系统集成。
本教程稍后会阐明其中一些术语的含义。 现在只需知道， 正是由于将 PIM 集成到充电桩设计中， 充电桩才能在电源转换技术持续演进的背景下， 实现更高程度的可升级性。
未完待续，后续推文将陆续介绍分立组装与模块组装的比较、兆瓦级充电的可行性实现路径等。
