－采用具有长爬电距离和高隔离电压的薄型封装－

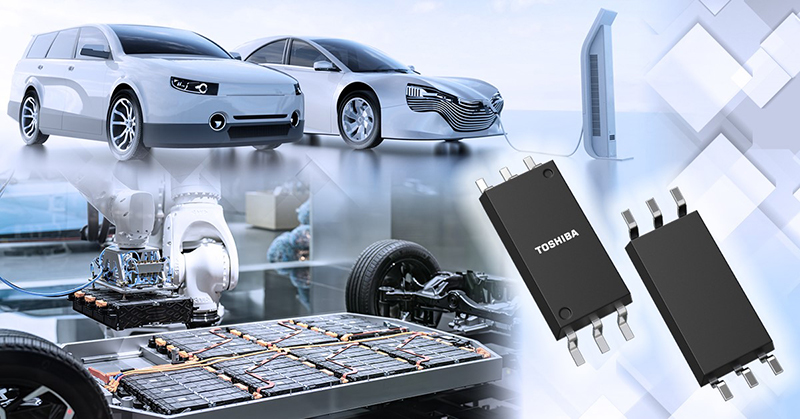

东芝电子元件及存储装置株式会社（“东芝”）今日宣布，推出采用长爬电距离、薄型SO6L封装的光伏输出光耦“TLX9920”，适用于车载设备中的固态继电器（SSR）[1]。该产品于今日开始支持批量出货。
随着车载系统的不断演进以及对具有长使用寿命的车载设备继电器单元的需求日益增长，越来越多的机械继电器被SSR取代，向SSR的转变预计将进一步加速。
TLX9920适合驱动SSR中所使用的高压功率MOSFET的栅极。通过与高压功率MOSFET结合使用，可以实现光继电器难以支持的高压大电流开关。与机械继电器不同，由于SSR没有物理触点，因此消除了触点磨损和定期维护的需求。此外，TLX9920还符合车载电子元件可靠性标准AEC-Q101。
新产品采用SO6L封装，可实现高隔离电压（BVs＝5000Vrms），完全符合IEC 60664-1[2]国际标准中提出的在2级污染等级且工作电压为400V或更高的应用环境中爬电距离超过5.6mm以上的要求。
TLX9920适用于高压系统和严苛的环境条件。它可以广泛用于车载设备、储能系统（ESS）和工业电源设备中的各种开关应用。
未来，东芝将继续扩充应用于车载和工业设备产品线，提高可靠性并推动技术创新，为建设安全、可持续发展的社会做出贡献。
应用：
车载设备：电池管理系统（BMS）、车载充电器、逆变器等
工业设备：储能系统（ESS）
特性：
薄型长爬电封装：SO6L（3.84mm×10.0mm×2.1mm）
长爬电距离：8mm（最小值）
高隔离电压：BVS＝5000Vrms（最小值）
开路电压：VOC＝13.5V（最小值）
短路电流：ISC＝8μA（最小值）
AEC-Q101认证
主要规格：
（除非另有说明，Ta＝25°C）
器件型号 | ||||
放电电路 | 集成 | |||
绝对最大额定值 | 工作温度Topr（°C） | –40至125 | ||
电气特性 | 输入正向电压VF（V） | IF＝10mA | 最小值 | 1.5 |
典型值 | 1.65 | |||
最大值 | 1.8 | |||
耦合电气特性 | 开路电压VOC（V） | IF＝10mA | 最小值 | 13.5 |
短路电流ISC（μA） | IF＝10mA | 最小值 | 8 | |
触发LED电流IFT（mA） | 最大值 | 3 | ||
开关特性 | 导通时间tON（ms） | 典型值 | 0.6 | |
最大值 | 1.0 | |||
关断时间tOFF（ms） | 典型值 | 0.1 | ||
最大值 | 1.0 | |||
隔离特性 | 隔离电压BVS（Vrms） | 最小值 | 5000 | |
电气间隙（mm） | 最小值 | 8 | ||
爬电距离（mm） | 最小值 | 8 | ||
封装 | 名称 | SO6L | ||
尺寸（mm） | 典型值 | |||
库存查询与购买 | ||||
注：
[1] 固态继电器（SSR）：用于通过低压信号控制大功率负载（发热元件、电机）的半导体继电器。其原边（控制端）和副边（开关端）通过隔离屏障进行电气隔离，从而允许直接切换连接到交流线路的电路，或在具有不同接地电位的设备之间进行切换。
[2] IEC 60664-1：该标准为交流1000V或直流1500V及以下的系统规定了绝缘配合的原则、要求及测试方法。
如需了解有关新产品的更多信息，请访问以下网址：
TLX9920
如需了解相关东芝隔离器／固态继电器的更多信息，请访问以下网址：
隔离器／固态继电器
