芯塔电子近日推出新一代1200V/12mΩ TO-247-4封装SiC MOSFET——TM4G0012120K。该产品集成了多项技术创新，为工业电源、新能源、充电桩、电动汽车等高端应用提供核心功率解决方案。
TM4G0012120K其12mΩ的超低导通电阻（VGS=18V，ID=75A，Tj=25℃）配合1200V的击穿电压能力，为高功率密度应用树立了新的技术标杆。值得注意的是，该器件在高温环境下仍能保持优异的性能表现，当结温升至175℃时，导通电阻仅上升至21.5mΩ，这种出色的温度稳定性确保了器件在严苛工况下的可靠运行。
在动态特性方面，输入电容5477pF、输出电容222pF的优化设计，配合极低的Crss/Ciss比值，有利于抑制高dv/dt下的栅极信号串扰。这种快速的开关特性不仅显著降低了开关损耗（总开关能量1103μJ），更重要的是为系统实现更高的工作频率创造了条件，从而有效减小无源器件的体积和重量，此特性在充电桩电源模块的应用中优势显著。
温度特性方面，产品在-55℃至175℃的整个工作结温范围内，阈值电压始终保持在1.8V至3.6V的稳定区间，这为系统驱动电路提供了充分的安全裕量，有效避免了高温环境下因阈值电压漂移而可能引发的误开通风险，大幅提升了高温工况下的系统可靠性。同时，器件在高温下仍可保持约42S的高跨导，确保了其在高温环境中优异的电流驱动与开关控制能力。热阻方面，0.229℃/W的结壳热阻值使得器件能够承受高达656W的功耗（Tc=25℃），这为高功率应用提供了充足的设计余量。

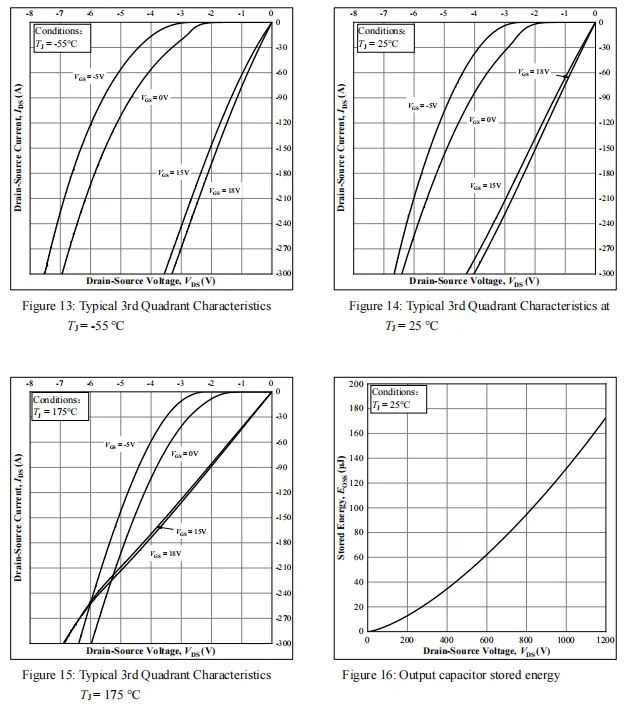

体二极管性能方面展现出了优异的反向恢复特性，其正向压降在75A测试电流下为3.8V，同时具备174A的连续电流能力和410A的脉冲电流承载能力。这些特性使得该器件在需要反向续流的应用场景中表现出色，特别是在逆变器和电机驱动等应用中能够有效降低系统损耗。
这些针对性的性能优化，使TM4G0012120K能够为不同应用场景提供精准性能匹配与价值提升。
1、在电动汽车主驱逆变器应用中，其1200V耐压等级与12mΩ超低导通电阻的完美组合，配合仅30ns（典型值）的总开关时间，为800V平台电驱系统提供了更高的开关频率和更优的电磁兼容特性，有效提升功率密度并降低系统体积。
2、在电动汽车快速充电领域，同样12mΩ的超低导通电阻在同等电流等级下相比业界主流产品降低损耗达15%以上，配合410A的峰值电流能力，可支持更高功率密度的充电模块设计。
3、在工业电机驱动系统中，器件优异的开关特性使得控制系统能够实现更快的动态响应与更高的开关频率，显著提升控制精度与能效水平。
4、在光伏逆变器和储能变流器领域，器件在-55℃至175℃的宽温度范围内稳定的电气特性，确保了系统在全天候工作条件下的可靠运行，而其优化的体二极管反向恢复特性（仅22ns恢复时间）可有效降低续流期间的损耗，提升系统整体效率1.5个百分点以上。
通过对输出特性的分析可以看出，器件在不同温度条件下均表现出优异的线性度，从-55℃的低温环境到175℃的高温条件，输出特性曲线都保持良好的一致性，这为系统设计提供了准确的参数参考。

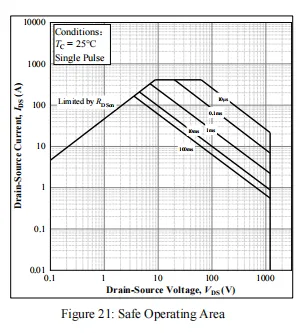

栅极电荷特性方面，总栅极电荷241nC的优化设计使得驱动电路设计更加灵活，同时保证了开关速度与损耗的平衡。器件展现出了宽泛的安全工作范围，能够在高压大电流条件下稳定运行，为系统设计提供了充足的安全余量。
芯塔电子TM4G0012120K通过创新的封装设计和优化的电气参数，在导通损耗、开关速度、高温性能等关键指标上实现全面突破。产品的推出将有力推动高功率密度电源解决方案的技术进步，为下游应用带来显著的性能提升和成本优化。
该产品现已量产供货，欢迎登录芯塔电子官网www.topelectronics.cn或致函芯塔电子销售邮箱sale.topelectronics.cn获取详细技术资料和样品支持。
