什么是节点分析法？
节点分析法（节点电压法、节点电位法）是一种电路分析技术，以电路中各节点（连接点）的电位作为未知量，运用基尔霍夫电流定律（KCL）建立联立方程进行求解。作为与网孔分析法同样重要的经典电路分析方法，即使是包含众多电阻和电源的复杂电路，利用该方法也能准确求出各节点的电压。本文将详细阐述节点分析法的具体计算步骤。
节点分析法概述

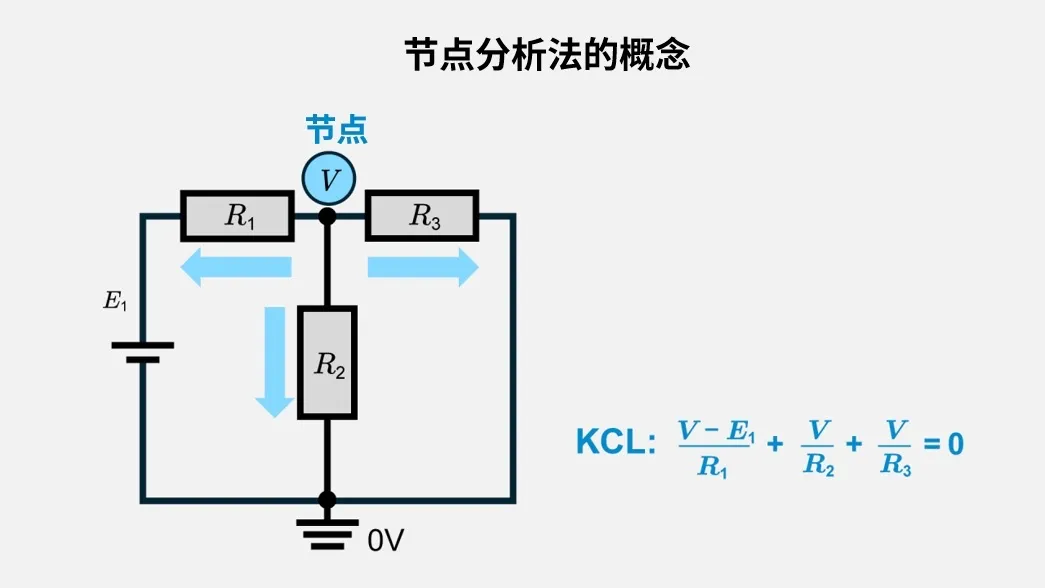

节点分析法是将电路中各节点的电位作为未知量进行定义，并运用基尔霍夫电流定律（KCL）来表示流入和流出该节点的电流总和的分析方法。随着电路复杂程度的增加，逐个追踪各个电流和电压的难度也越来越大。通过聚焦于节点间的电位差，可将问题以联立方程的形式进行简洁明了的处理。在下图示例中，未知节点被设为“节点V”，并将其电位作为未知量处理。
节点与参考节点（基准节点）
通常会选择电路中的任意一点作为参考节点（接地）。以该参考节点为参考点，将其他所有节点电压均定义为相对于该点的相对电位。由于未知量的数量等于“节点数减1”，因此即使电路规模庞大，也可有效缩减联立方程的规模。
