聚焦高性能模拟与数模混合产品的供应商思瑞浦3PEAK（股票代码：688536）依托成熟的高压工艺、高精度ADC、REF技术能力以及大批量车规产品量产经验，推出国产车规级BMS模拟前端产品组合：TPB79818Q/TPB79828Q为18串高集成AFE，专注电池精准监测与均衡控制；TPB7717Q为通信桥接芯片，确保AFE与MCU间稳定通信。该组合具备全国产化供应链、高精度监测、ASIL-D功能安全等优势，可为新能源汽车与储能系统提供高可靠、高性价比的国产化BMS解决方案。目前已通过头部动力电池和储能BMS客户验证。

产品优势

高精度真同步满足ASIL-D功能安全电压监测，夯实电池安全与能效基础

TPB79818Q作为核心单元，搭载18路高精度ADC，支持真同步电压采样，常温精度达±1mV，全温范围（-40℃~125℃）内精度为±1.5mV，其冗余架构满足ASIL-D功能安全要求。其衍生版本TPB79828Q进一步集成高精度24位电流ADC，测量误差≤±0.1%，可精确监测充放电电流与估算电池容量，为电池安全与寿命管理提供关键支撑。

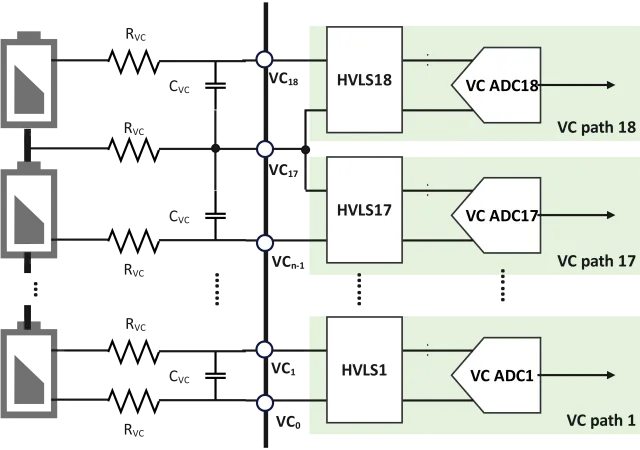

图1 18路同步采样.png

图1 18路同步采样

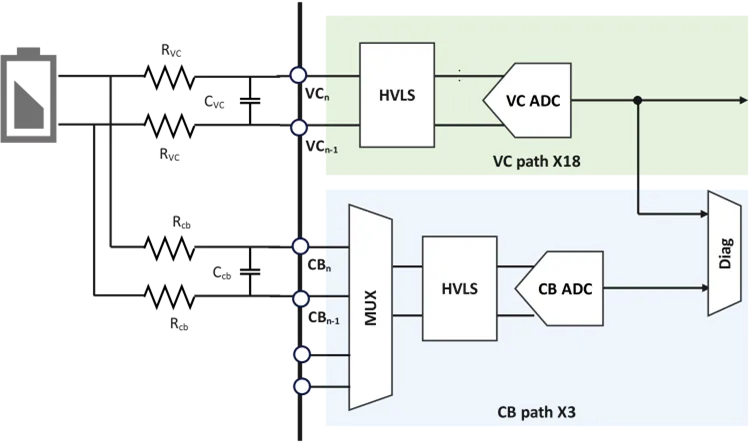

图2 冗余架构设计.png

图2 冗余架构设计

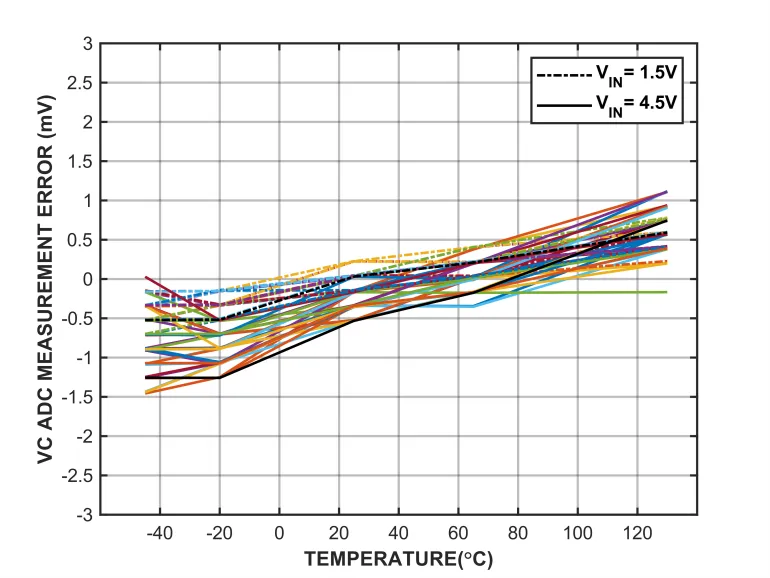

图3 全温高精度.png

图3 全温高精度

五重热管理机制，为电池安全与使用寿命提供支撑


TPB79818Q/TPB79828Q具有全面的温度监测与管理功能：

  • 11路NTC高精度温度采样，精度±1℃，实现电芯温度全监控；采用完全冗余架构，温度监控可靠安全；

  • 可配置NTC OT/UT保护电路，休眠状态自动控温；灵活设置NTC采样点，PACK/PCB保护阈值独立设置；

  • 内置2路片上温度计，精度±3℃，实现温度精确监控；

  • 内置芯片热报警及热关断逻辑，实现过热情况下的快速响应；

  • 内置分布式温度计，监控高压均衡管温度，智能关断；

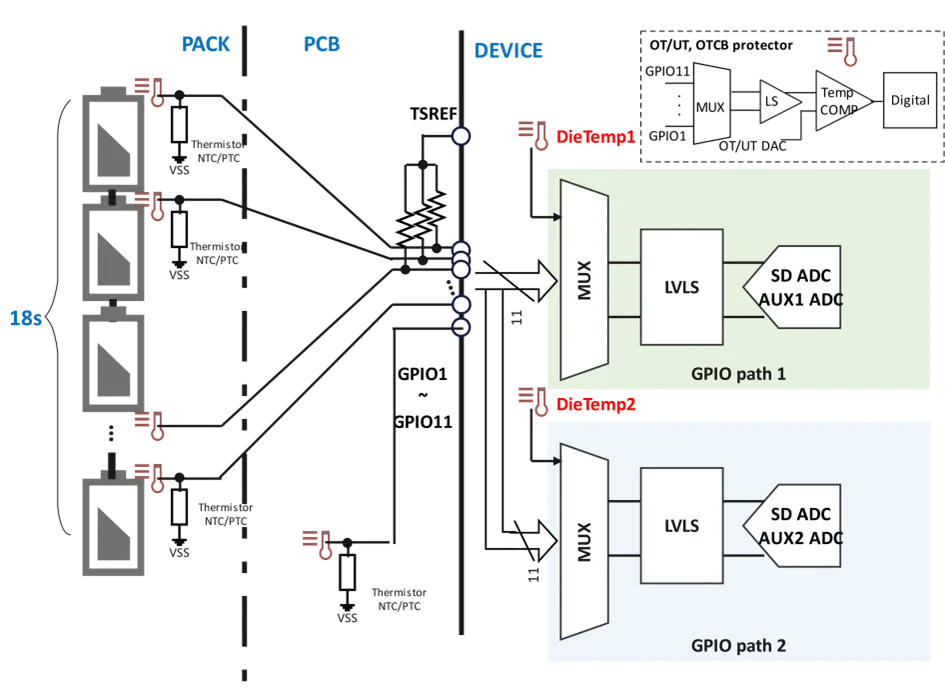

图4 五重热管理设计.png

图4  五重热管理设计

稳定可靠的长距离通信能力，提升系统物理布局灵活性

优异通讯抗干扰能力，支持共模输入电压高达±20V，支持单节双绞线长达40m稳定通讯。

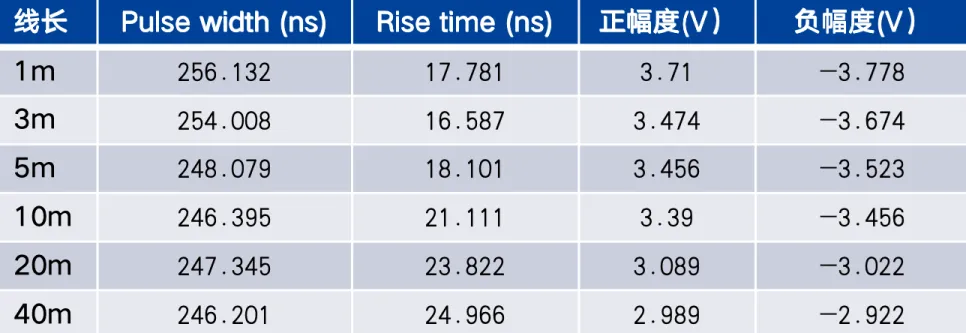

图5 不同线长通信信号关键参数对比.png

图5 不同线长通信信号关键参数对比

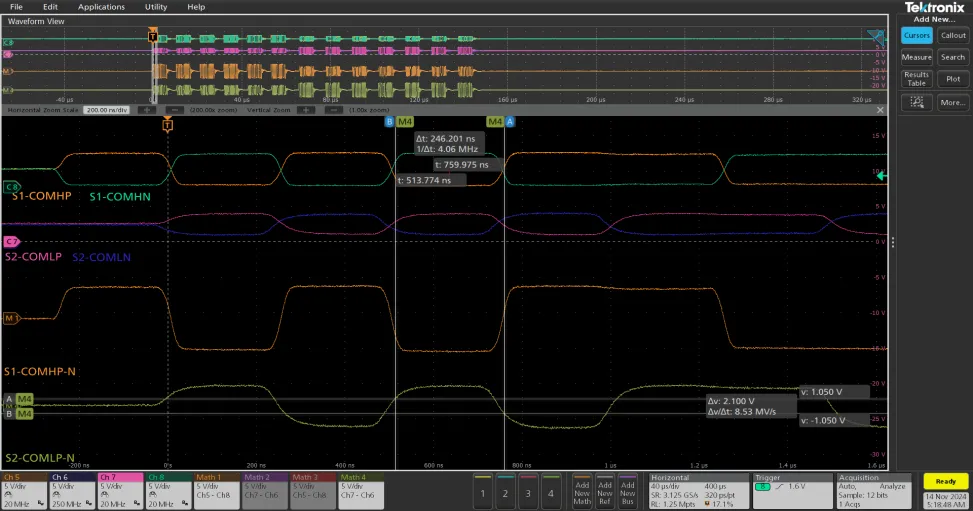

图6 菊花链通信波形_40m.png

图6 菊花链通信波形_40m

智能化安全均衡功能设计，提升电池包全生命周期可用容量


  • 均衡管Rdson=~1Ω，最小化芯片内部发热；

  • 自定义PWM，灵活配置均衡电流，最大300mA；

  • 支持休眠均衡，多条件智能暂停/关断均衡电流，安全高效；

定时到期，stop；

 电芯欠压，stop；

 电芯过温阈值(配合NTC)，pause；

 均衡电阻过温阈值(配合NTC) ，pause；

 均衡管过温保护，pause；

 检测到故障，stop；

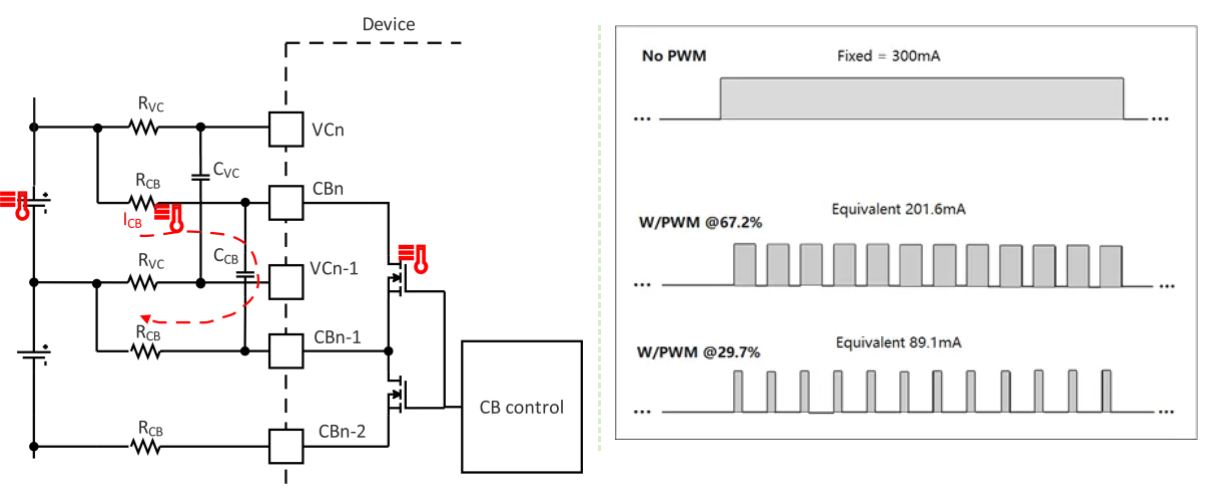

图7 智能均衡.JPG

图7  智能均衡

优秀电磁兼容能力设计，支持乱序热插拔，适配汽车及储能严苛运行工况


  • 电磁干扰（EMI）性能满足CISPR25标准最高等级Class5要求

  • 抗电磁干扰性能满足ISO7637相关测试要求

  • 抗静电能力满足ISO10605标准接触式±20KV以及空气式±25KV

  • 支持任意通道乱序热插拔，经10万次循环热插拔测试无故障

图8 热插拔测试——BAT热插拔.png

图8 热插拔测试——BAT热插拔

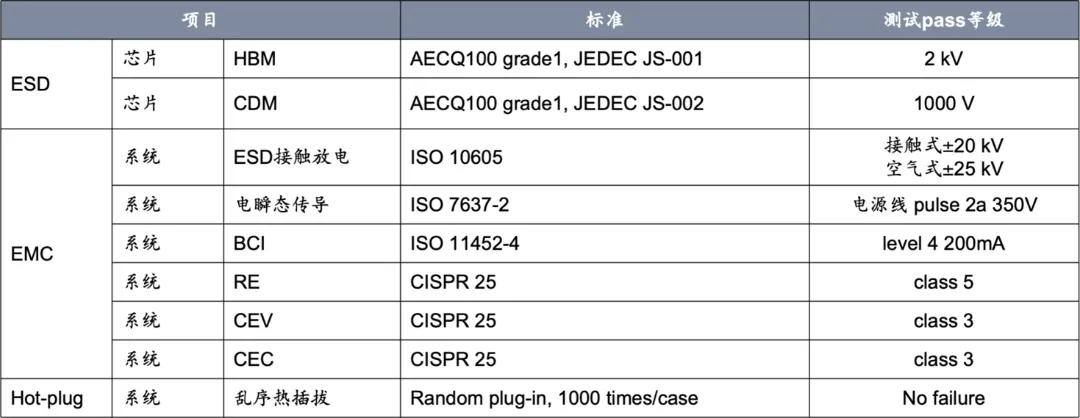

图9 电磁兼容测试汇总.png

图9 电磁兼容测试汇总

ASIL-D高安全等级，为BMS系统安全稳定运行提供保障

TPB79818Q/TPB79828Q/TPB7717Q芯片组通过ISO 26262 ASIL-D最高等级认证，为车规BMS提供高功能安全保障。其内置多重硬件保护机制，可实时监测电压、温度、电流等关键参数，异常时快速切断危险回路。集成高可靠性均衡管及智能保护，支持多种均衡模式。产品具备完备自诊断与故障报警功能，确保系统安全稳定运行。

图10 ISO26262认证.png

图10  ISO26262认证

产品特性


•全国产化：自主可控，产能可控；

•符合ISO 26262功能安全标准：系统及硬件可满足ASIL-D级要求，可提供功能安全设计手册；

•每个器件可测量6至18节串联电池，单器件最高支持耐压120V；

•菊花链通信，支持变压器和电容隔离，最多支持64个器件级联；

•18路专用高精度ADC和独立电流高精度ADC

 电压ADC全温典型采样精度可达±1.5mV

 电流ADC全温典型采样精度可达±0.1%，零漂误差<7.5uV（TPB79828Q only）

•11个用于温度传感器/模拟/数字/SPI控制器的GPIO；

•内部均衡：300mAmax，PWM 调节电芯平衡电流；

•宽温工作范围：-40℃ to 125℃。

典型应用

TPB79818Q/TPB79828Q与TPB7717Q是一套全国产、高精度、高可靠的车规级BMS AFE组合芯片。它聚焦新能源汽车与工业储能两大核心领域。

在新能源汽车中，该组合负责动力电池的电压、温度、电流监测与均衡控制，满足严苛的车规安全标准。在储能领域，它适用于各类储能产品，保障电池长期稳定运行。

其中，TPB79818Q/TPB79828Q实现精准监测与均衡，TPB7717Q提供稳定通信桥接，二者协同构建了完整的BMS通信监测链路，为关键应用提供国产化核心解决方案。

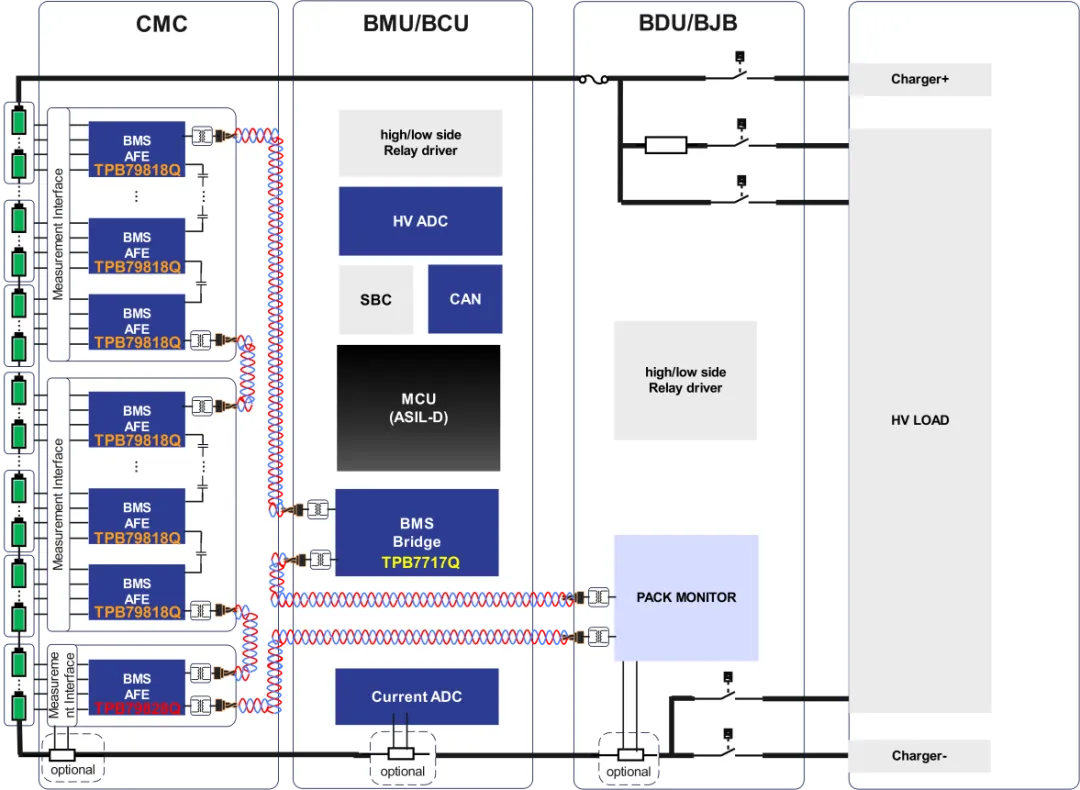

图11 动力电池应用.png

图11 动力电池应用

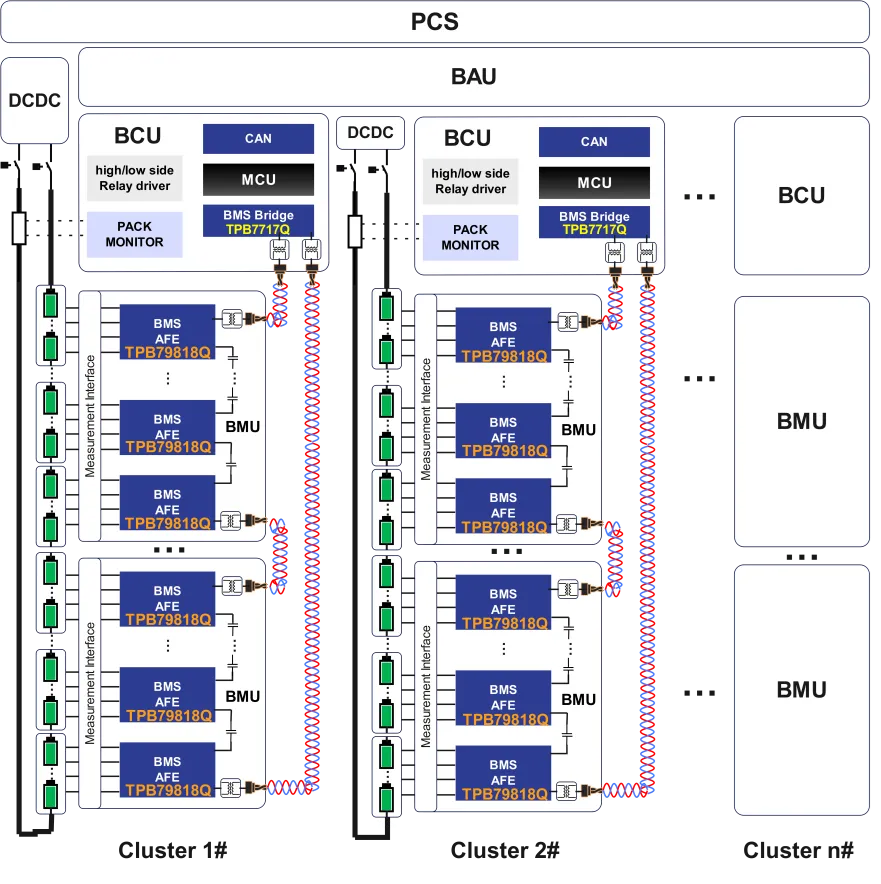

图12 工商业储能应用.png

图12 工商业储能应用

TPB79818Q/TPB79828Q与TPB7717Q组合产品可提供样品申请及评估板技术支持，思瑞浦专业技术团队将提供全流程技术指导，助力客户实现产品选型、测试与量产，加速国产化替代进程。如有需求，请联系思瑞浦当地销售团队或邮件。
