汽车照明领域动态照明需求持续提升，对 LED 的独立控制与像素级控制提出了更高要求，具备数字接口的 LED 驱动器已成为核心关键。外部照明系统中，多种照明功能常分布在经非板载线路连接的多个 PCB 板上，传统单端接口难以满足严格的 EMC 要求。
美芯晟最新推出的车规级 LED 驱动芯片 MTQ60124，基于 UART Flex Wire 接口并采用业界通用的 CAN 物理层，能够稳定实现长距离非板载通信，且不会影响 EMC 性能。
MTQ60124是一款车规级24通道40V 高侧 LED 恒流驱动芯片，符合 AEC-Q100 标准，支持8位模拟调光和12位 PWM 占空比调光，可精准控制输出电流。该芯片具备 LED 开路、接地短路及单 LED 短路诊断功能，既能满足多样化的应用调节需求，又能提供可靠的安全防护。MTQ60124在失去 MCU 连接时，其可配置的看门狗功能可自动设置失效防护状态；依托可编程 EEPROM，该芯片可灵活适应不同的应用场景，广泛适用于汽车贯穿式尾灯、格栅灯、动态转向灯、日行灯、位置灯等应用场景。
产品特性
符合车规级 AEC-Q100 标准：
▷ 温度等级1（–40°C 至 +125°C）
芯片供电电压4.5V ~ 40V，支持直连蓄电池
24通道高达100mA 高侧精密电流输出：
▷ 输出电压高达20V
▷ 2位全局，6位独立电流设置
▷ 电流精度≤±5%@5mA~100mA
▷ 低压降：750mV@100mA

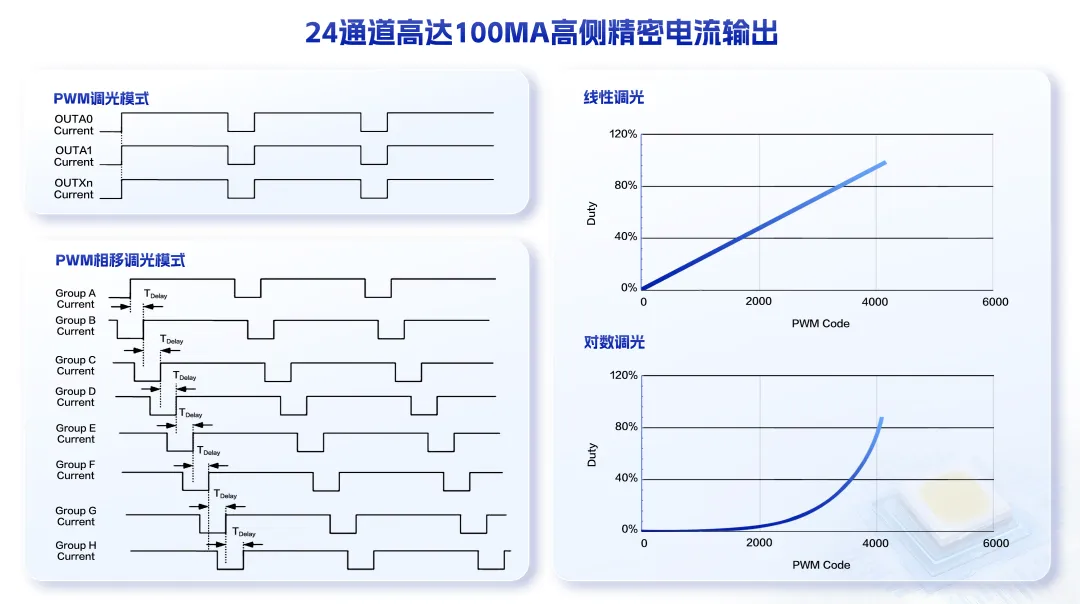

▷ 12位独立 PWM 调光
▷ 相移 PWM 调光
▷ 可编程 PWM 频率高达20.8KHz
▷ 支持线性及指数调光方式

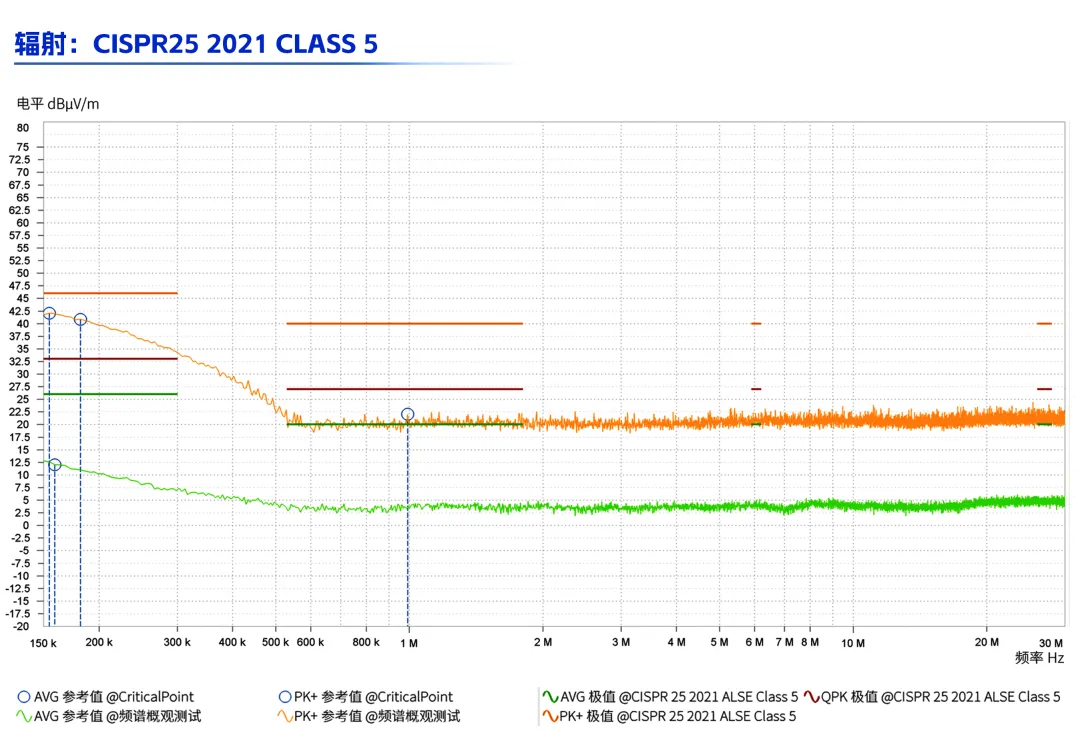

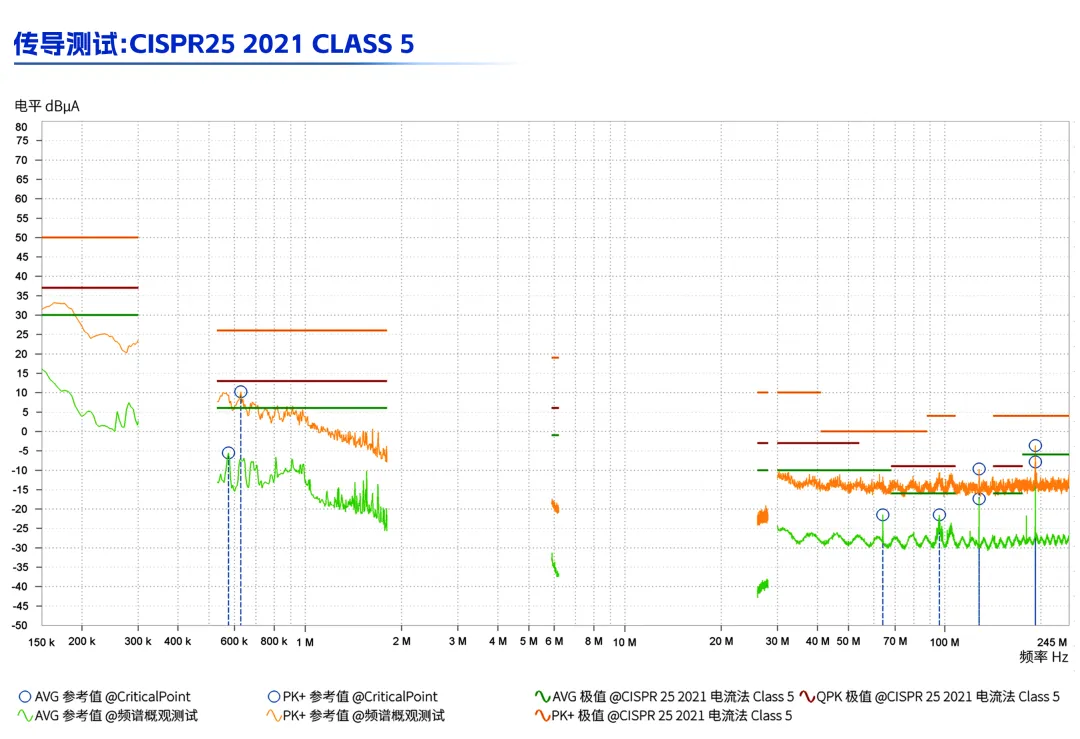

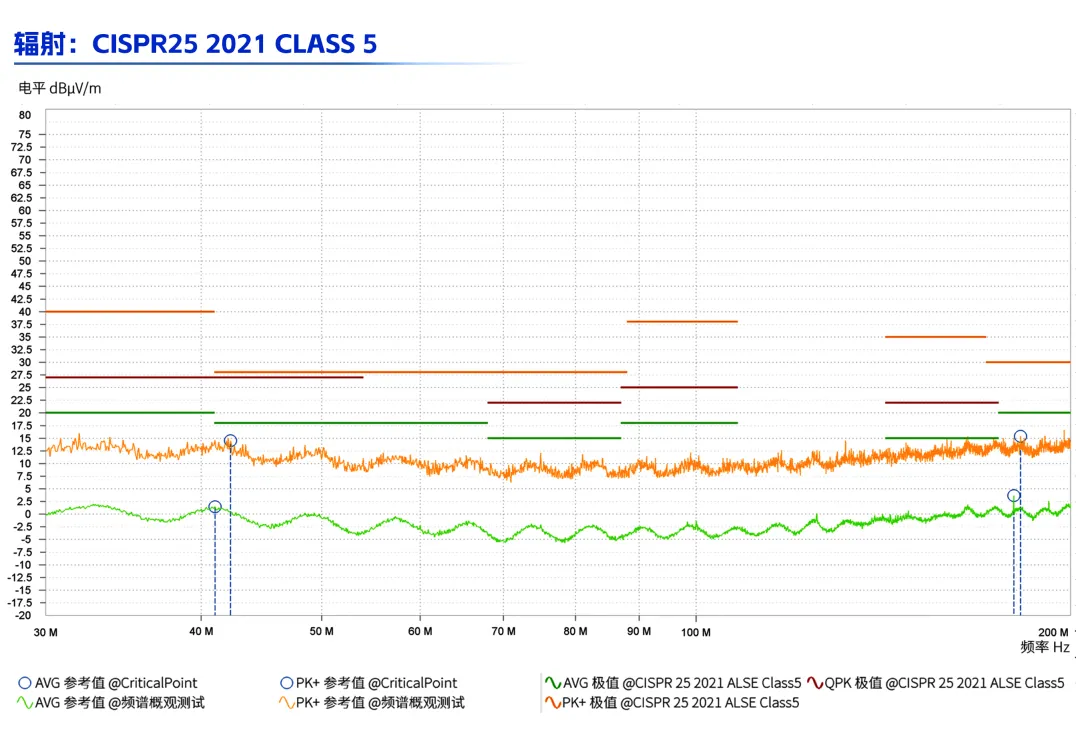

▷ 输出电流上升/下降沿控制技术优化 EMI
灵活导线控制接口：
▷ 频率高达2MHz 的 UART 通信接口
▷ 单颗芯片可提供16个物理地址
▷ 单帧数据高达24字节
▷ 5V LDO 输出为 CAN 收发器供电

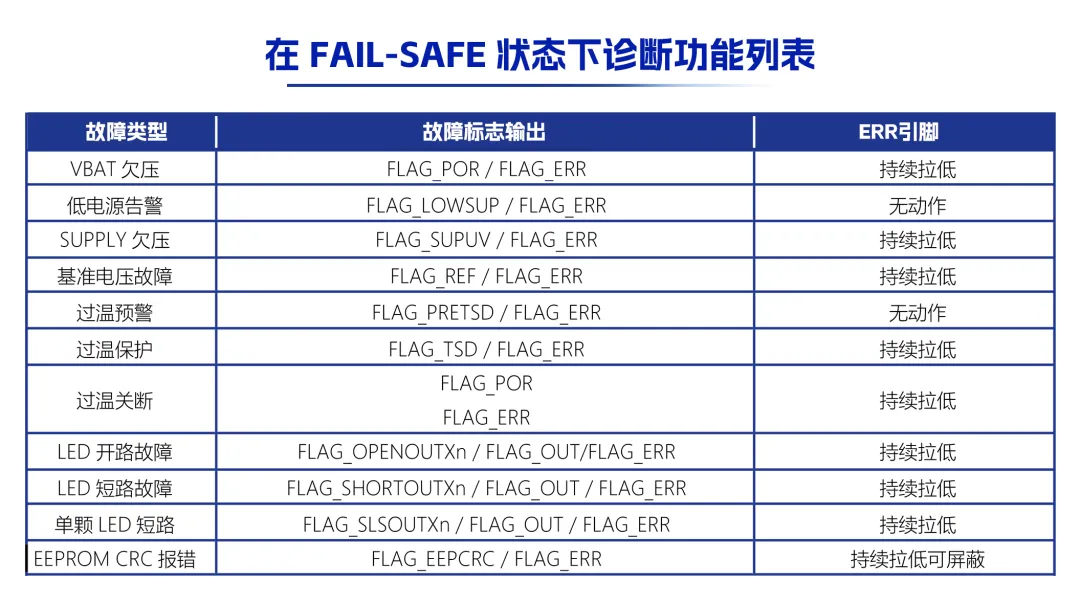

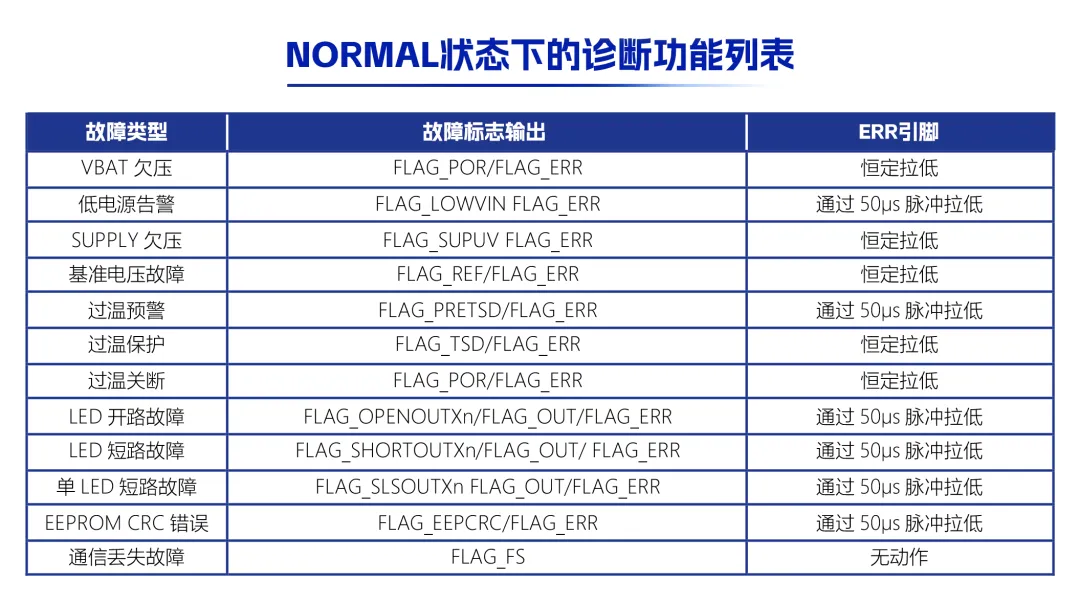

具备多种保护和诊断措施：
▷ 可编程失效防护状态
▷ LED 开路保护
▷ LED 短路保护
▷ 单颗 LED 短路保护
▷ 可编程低压告警
▷ 漏极开路故障指示
▷ 看门狗和 CRC 校验

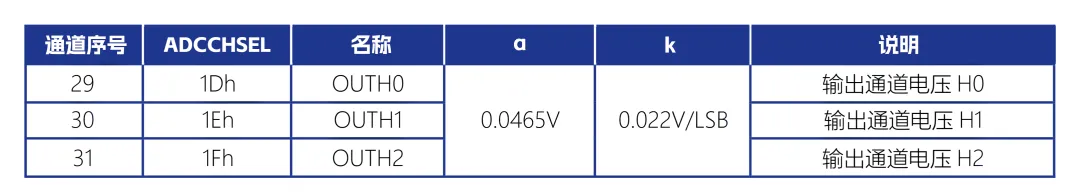

▷ 8-bit ADC 用于引脚电压检测
▷ 过温保护
技术亮点
* 本文提及的测试结果为实验室条件下得出，实际产品视应用环境和批次差异，可能会存在不同，美芯晟科技保留最终解释权。
文章来源：美芯晟科技
