手机、电脑、智能家电中的半导体，为何既不像铜线般畅通，也不像橡胶般绝缘？
今天，让我们从材料导电性出发，揭开半导体的第一层面纱，为理解神奇的肖特基势垒二极管（SBD）奠定基础！芝识课堂开课啦！
材料世界的三大家族
根据传导电流能力，可以将材料分为三大类：导体、绝缘体和半导体。
导体就像电子的“高速公路”，比如金属，其内部有大量自由电子，电阻率极低（10-8Ω～10-4Ωcm），电压一加，电子就能顺畅流动。
绝缘体则是电子的“铜墙铁壁”，比如橡胶、陶瓷等，电子被原子核紧紧束缚，几乎无法自由移动，电阻率极高（108Ω～1018Ωcm），能有效阻挡电流。
而以硅、锗为代表的半导体的导电能力介于前两者之间，电阻率范围在10-4Ω～108Ωcm。关键在于，其导电性能可以通过掺入特定杂质、改变温度或施加光照等方式精确调控。正是这种“可控性”，让半导体成为信息时代的基石。

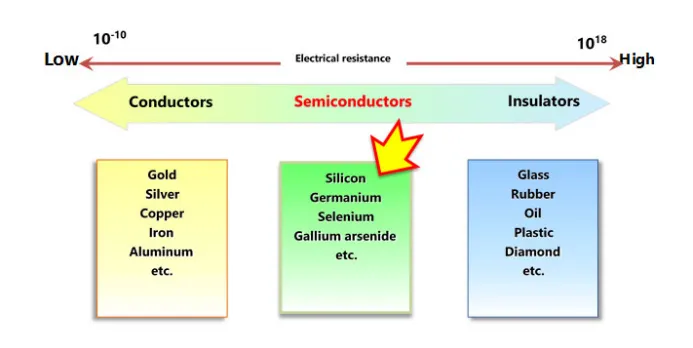

图1. 按电阻率划分的材料类别
材料与能带的奥秘

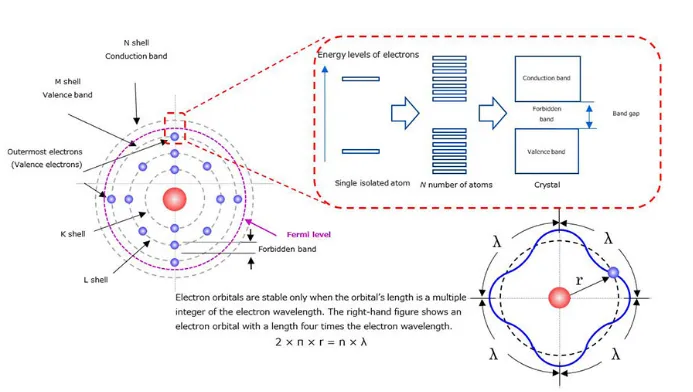

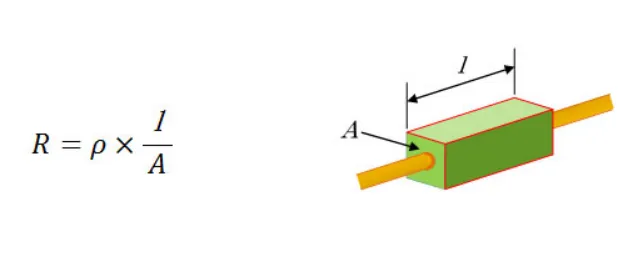

为什么不同材料的导电能力差异如此巨大? 这要从电阻率说起。电阻（R）是电流遇到的阻力，而电阻率（ρ）是材料本身的固有属性，就像材料的“导电性格身份证”。电阻率的差异，根源在于材料内部电子的能量状态——理解半导体物理的核心：能带理论。 图2. 材料电阻的定义 图3. 电子轨道的稳定性条件 现在我们用能带理论重新审视三大材料：绝缘体的禁带非常宽（Eg＞3 eV），价带电子需要巨大的能量才能跃迁到导带，因此几乎不导电。
现在我们用能带理论重新审视三大材料：绝缘体的禁带非常宽（Eg＞3 eV），价带电子需要巨大的能量才能跃迁到导带，因此几乎不导电。
半导体的禁带宽度适中（如硅的Eg≈1.12 eV），在常温下，有少量价带电子能获得热能，跃迁过禁带进入导带成为自由电子，同时在价带留下一个带正电的“空穴”，所以有一定的导电能力。
而导体的价带和导带重叠，或者价带未被电子填满，电子无需跨越禁带就能自由移动，因此导电性极佳。费米能级是一个重要的参考能量，可以粗略理解为电子填充水平的“水位线”，在半导体中，它通常位于禁带之中。
图4. 绝缘体、半导体和金属的能带
半导体的“掺杂魔法”
不过，纯净的半导体（本征半导体）导电能力很弱，实用价值不大。真正的魔法在于“掺杂”——人为、有控制地掺入微量特定杂质。在硅中掺入磷等杂质，会多出一个电子，这个电子很容易成为自由电子。
这样，电子成为多数载流子，空穴为少数载流子，这就是n型半导体。在室温条件下，其费米能级向导带方向移动。而在硅中掺入硼等杂质，就会缺少一个电子，从而产生一个可移动的带正电的空穴。

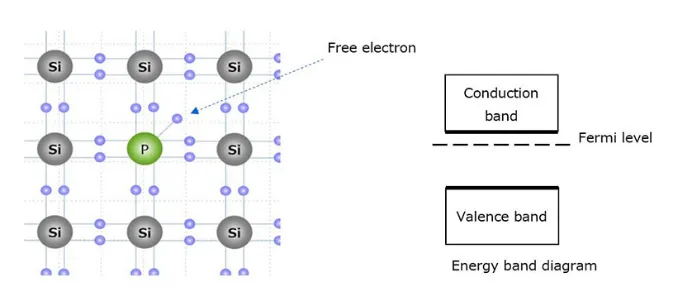

图5. n型半导体

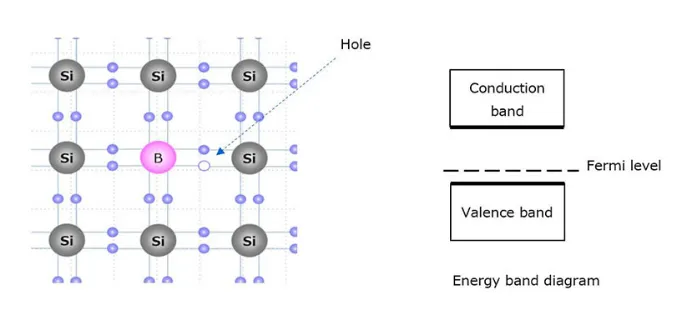

这样，空穴成为多数载流子，电子为少数载流子，即p型半导体。同样在室温下，其费米能级向价带方向移动。载流子（自由电子和空穴）就是电流的搬运工。通过掺杂，可以精确控制半导体中“搬运工”的种类和数量，这是制造所有半导体器件的基础。
图6. p型半导体
今天我们学习了材料的导电性分类，并用能带理论解开了半导体导电能力的秘密。
下一期芝识课堂将为大家继续揭秘本征硅半导体的特性和二极管的核心——PN结。
