硬核突破！这款车规级芯片，让发动机控制系统有了 “中国方案”

作者：电子创新网编辑部

在新能源浪潮席卷全球的当下，一个容易被忽视的事实是：内燃机并未退出历史舞台。
尤其是在中国及全球大量新兴市场，传统汽油发动机以及增程式混动系统，仍将在相当长时间内承担主力角色。

在这条看似成熟、甚至被认为“技术红利已尽”的赛道上，一场围绕发动机核心控制芯片国产化的工程攻坚，正在悄然推进。

近日，上海贝岭宣布其自主研发的车规级发动机点火 IGBT 专用栅极驱动芯片 SAQ3100 已进入批量交付阶段。这并非单一产品发布，而是国产芯片开始在燃油发动机执行层关键节点实现规模化落地的一个重要信号。

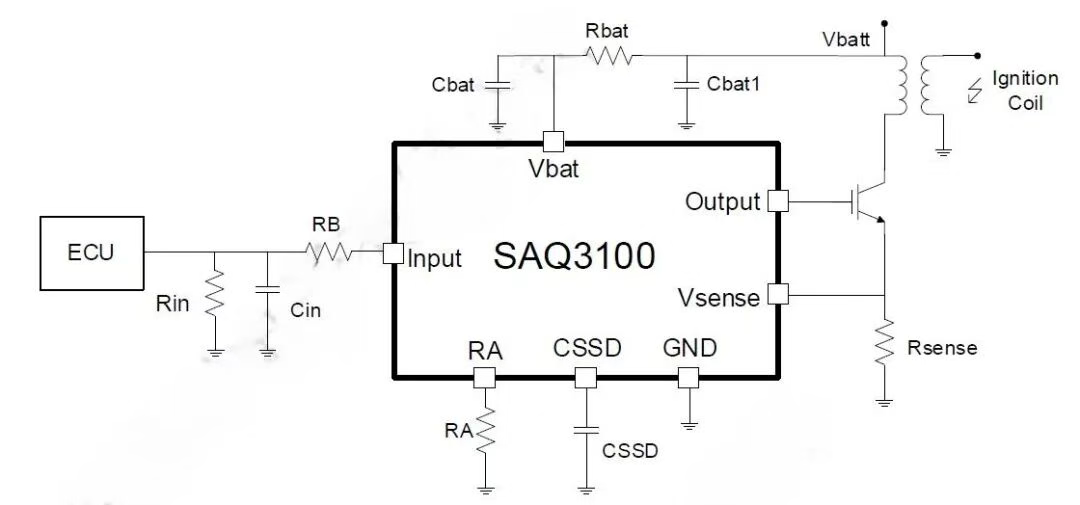

图： SAQ3100典型应用电路

一、为什么点火 IGBT 驱动，仍是发动机系统的“核心节点”？

在汽油发动机点火系统中，IGBT（绝缘栅双极型晶体管）承担着点火线圈能量充放的关键开关角色。而真正决定 IGBT 如何导通、如何关断、如何在异常工况下保护自身的，是其栅极驱动电路。

从系统工程视角看，点火 IGBT 驱动芯片并不负责点火时序（由 ECU 决定），但它直接影响：

• 点火能量释放的一致性

• IGBT 的开关损耗与寿命

• 关断瞬态带来的 EMI 风险

• 异常状态（过流、信号异常）下的系统安全边界

因此，点火驱动属于发动机控制系统中典型的“执行层核心器件”：不显眼，但失效代价极高。

在集成式点火驱动方案领域，长期以来以英飞凌、意法半导体等国际厂商占据主导地位。国内车企与 Tier 1 往往依赖进口芯片，或采用分立方案进行折中设计，在成本、EMC 设计复杂度以及供应链安全性上均面临现实挑战。

二、SAQ3100：围绕真实点火工况的工程化设计

SAQ3100 并非简单“参数对标”的替代方案，而是围绕国内主流点火系统架构与整车工况进行的工程化整合。

1. 高度集成，降低系统复杂度

SAQ3100 将 IGBT 栅极驱动、关断控制及多项保护机制集成于单颗 SOP8 封装芯片中，相比传统分立方案，可显著减少外围器件数量，降低 PCB 面积与系统复杂度，同时提升量产一致性与长期可靠性。

2. 面向高风险工况的多重保护机制

针对点火系统常见的异常与失效模式，SAQ3100 提供了多层防护设计：

• 输入尖峰滤波：抑制短时干扰脉冲，降低误触发概率；

• 可编程驻留时间控制：通过外接电容设定最大导通时间，防止异常信号导致 IGBT 长时间导通；

• 可控软关断机制（SSD）：在超时或异常关断时，对栅极进行受控放电，降低关断瞬态应力与      EMI 风险；

• 集电极电流监测与限制：通过 VSENSE 引脚监测发射极电阻压降，构建过流保护路径。

这些功能并非简单堆叠，而是围绕点火系统可靠性与 EMC 难点进行的系统级权衡。

3. 面向发动机舱环境的车规级设计

SAQ3100 按车规级可靠性要求进行设计，覆盖发动机舱常见的高温、高振动与强电磁干扰环境：

• 工作温度范围：-40℃ ~ 150℃

• 满足车规应用所需的 ESD 防护能力

• 针对长期热应力与功率循环进行可靠性验证

三、同类产品对比：国产方案的工程差异在哪里？

为了更清晰地理解 SAQ3100 在工程维度上的定位，下面将其与当前主流集成式点火 / 栅极驱动类产品进行横向对比。

说明：
对比聚焦于点火系统工程中最关键的维度，包括车规等级、保护机制、参数可调性与工程支持能力；不同厂商型号在具体应用侧重点上存在差异，选型仍需结合系统架构评估。

集成式点火 / 栅极驱动器对比表

对比解读（工程视角）

从表中可以看出，SAQ3100 的优势并不在于“参数绝对领先”，而体现在三点结构性工程优势：

1. 点火场景专用化程度更高，减少通用型芯片在点火应用中的适配成本；

2. 关键参数可配置性更强，有利于快速适配不同发动机平台；

3. 本地化工程支持，在样机调试与量产爬坡阶段具有现实价值。

四、从单颗芯片到点火系统方案

SAQ3100 并非孤立产品。上海贝岭同步布局了车规级点火 IGBT（如 BLG3040、BLQ3040A 等），形成“驱动 + 功率器件”的组合方案。

这种协同布局的意义在于：

• 降低系统级匹配与验证难度

• 缩短客户开发与量产周期

• 提升点火系统整体一致性与可控性

对于推进供应链国产化的主机厂与 Tier 1 而言，这类成体系方案正在具备实际导入价值。

五、结语：被低估的燃油发动机芯片阵地

尽管电动化趋势明确，但在可预见的未来，高效、低排放、智能化的内燃机系统仍将长期存在。而这些系统的持续演进，离不开底层执行芯片的稳定支撑。

SAQ3100 的批量交付，并非技术路线的颠覆，而是国产芯片在成熟但关键工程节点上的一次扎实落地。

很多产业突破并不诞生于最前沿概念，而是来自那些长期工作在高温、高应力、高可靠性要求下的基础器件。
点火芯片，正是这样一块不显眼却不可或缺的阵地。
