随着USB Type-C接口与USB PD （Power Delivery）技术在个人电子设备领域的普及，USB Type-C接口已成为笔记本电脑的主流充电接口，而电池充电器芯片在电池充电应用中又发挥了至关重要的作用。本文从USB Type-C概念出发，先了解其电力传输连接；然后结合圣邦微电子推出的SGM41570系列升降压NVDC电池充电器芯片，重点阐述笔记本电脑充电应用外围电路设计，并对系统满载时的损耗进行评估，最终将损耗占比绘制为圆饼图。方便设计者根据各个损耗的占比大小，直观的评估设计损耗是否满足要求，进而优化设计。
USB Type-C概述

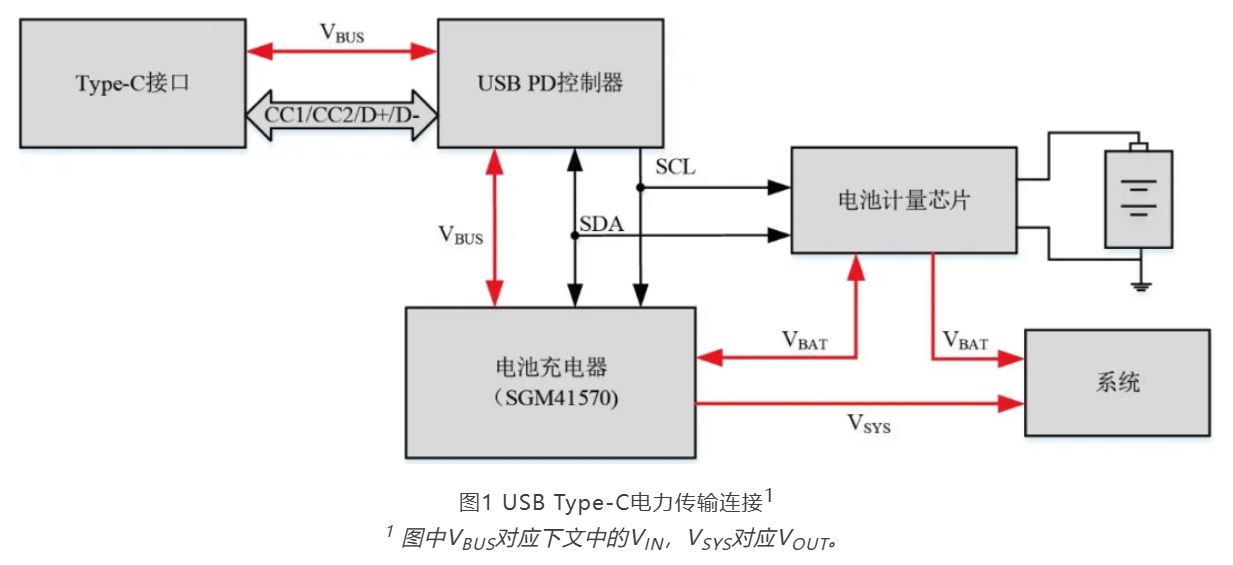

USB Type-C是一种革命性的接口技术，它凭借其纤薄的设计、正反可插的便利性，以及强大的数据传输和电力供应能力，彻底改变了笔记本电脑和其他数字设备的连接方式。在笔记本电脑应用中，USB Type-C不仅简化了接口规范，实现了数据线的统一，还通过集成USB PD技术，支持高达240W[1]的电力传输，从而能够快速、高效地为笔记本电池充电。这不仅大幅缩短了充电时间，还使得笔记本电脑能够在更广泛的场景下，仅需一根轻便的Type-C线缆就能同时满足充电、数据传输乃至视频输出的需求，极大提升了用户的移动性和使用体验。此外，Type-C接口的双向充电功能，意味着笔记本电脑在必要时也能充当其他设备的电源，增加了使用的灵活性和实用性。 典型的USB Type-C电力传输连接[2]如图1所示，其主要包含三大组件：USB PD控制器、电池充电器、电池计量芯片。框图中的各个组件通过复杂的逻辑和控制策略协同工作，实现电力的高效、安全传输，以及数据传输。
》》》点击附件阅读全文
