单芯片搞定多场景！CHIPWAYS XL6510R 4 合 1 电机控制 SoC 正式发布

judy -- 周一, 11/03/2025 - 16:48

作为国产汽车半导体的先行者，CHIPWAYS 始终坚持以创新驱动发展，在汽车三电领域核心车规芯片方面深耕研发与应用十余年。依托在高压 BCD与eFlash工艺上的深厚积累，以及对客户实际需求的深入理解，公司不断迭代优化设计，着力提升芯片的可靠性与EMI性能，并成功推出新一代3合1、4合1 高度集成的电机控制 SoC 产品系列。

这一系列产品的发布，不仅标志着CHIPWAYS在车规级SoC集成化领域取得了重要突破，也为汽车电驱系统的高性能、高可靠性与高集成度提供了全新的解决方案。伴随新能源汽车产业的加速发展，CHIPWAYS将继续凭借其领先的技术优势与完善的产品布局，巩固在国产汽车半导体产业中的先锋地位，并不断为行业生态注入持续的创新动力。

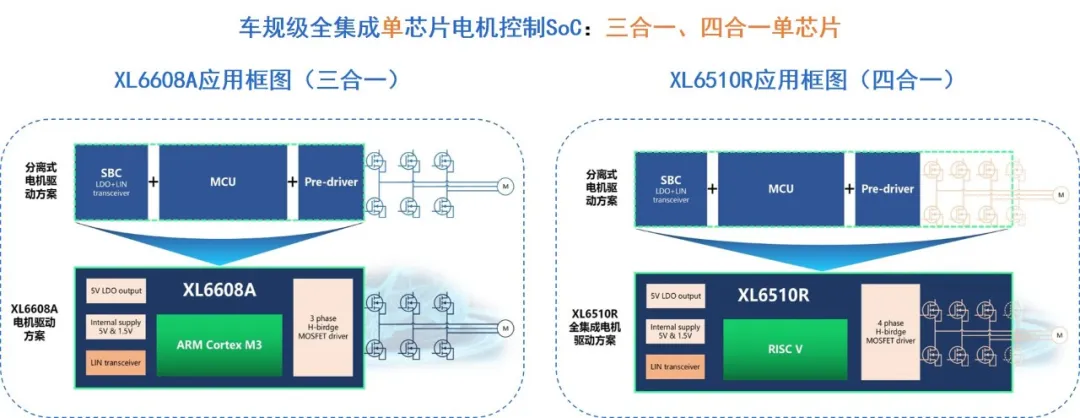

3合1全集成电机控制SoC：XL6608A系列（已量产）：

基于ARMCortex-M3内核，主频高达48MHz，该芯片集成了MCU、LDO、Pre-driver、LIN transceiver等多种高低压功能模块，实现单芯片完成BLDC控制，可以大大减小电路板面积、降低系统成本、提升系统稳定性，可应用于泵类、扇类等车规级芯片应用场景。

新品：4合1全集成电机控制SoC

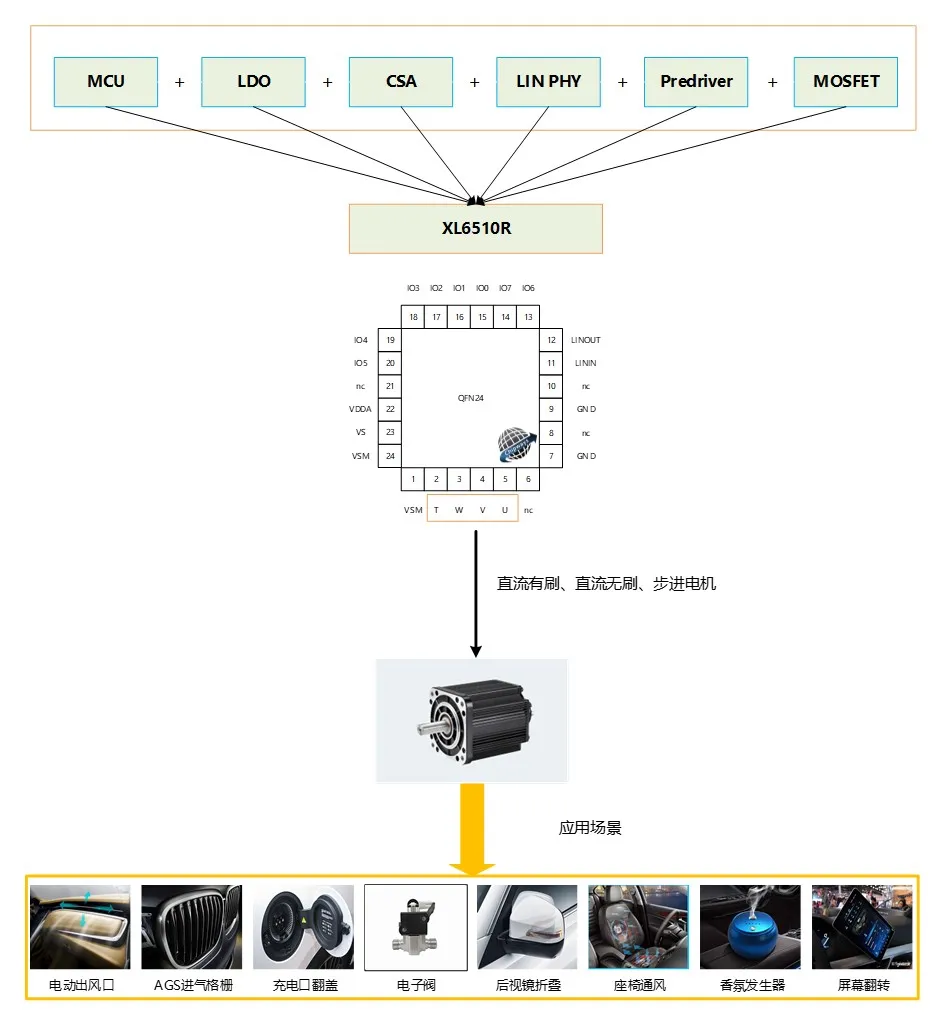

针对汽车小电机应用，CHIPWAYS重磅推出4合1全集成电机控制SoC：XL6510R系列，该产品单芯片集成1个32位微控制器MCU、4个半桥驱动器（带MOSFET）和LIN总线物理层（用于连接车载联网基础设施）。作为单芯片解决方案，XL6510R可直接驱动小型直流电机、直流无刷电机或步进电机，适用于12V/24V汽车系统。

采用24 引脚QFN封装，有助于客户减小PCB尺寸，简化生产设计。

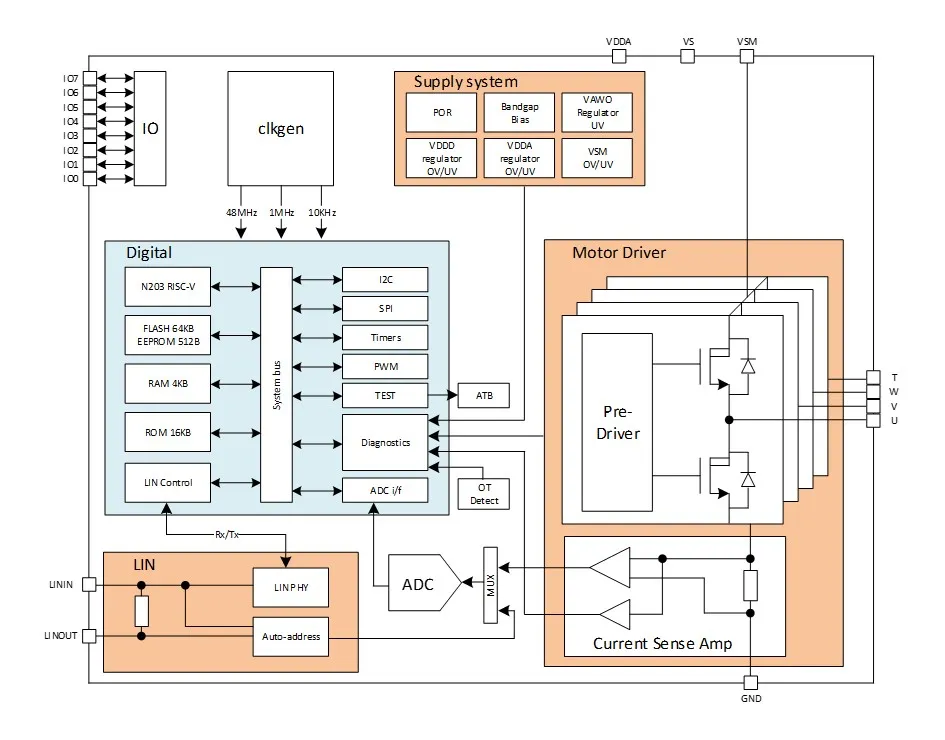

XL6510R产品框图


XL6510R产品特性

RISC-V 32位内核
64KB FLASH、4KB RAM、512B EEPROM、16KB ROM
32MHz高精度晶振
工作电压5.5V~20V
工作温度-40℃~150℃
10bit ADC，26chs，1Msps
8bitDAC，可配置比较器阈值
差分电流检测放大器CSA
1个14位简单定时器
2个16位复杂定时器
1个16位PWM定时器
1个16位PPM定时器
通信支持I2C、SPI、LIN PHY（支持LIN自动寻址）
支持BDC/BLDC/步进电机驱动
支持有感/无感FOC控制算法
集成片上电荷泵
2个看门狗、过温/过流检测、过压/欠压保护、VDS保护（所有NFET）
睡眠模式下功耗低至25μA

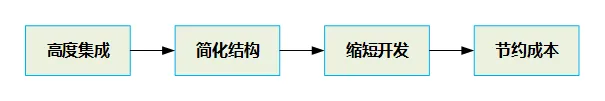

XL6510R产品优势总结

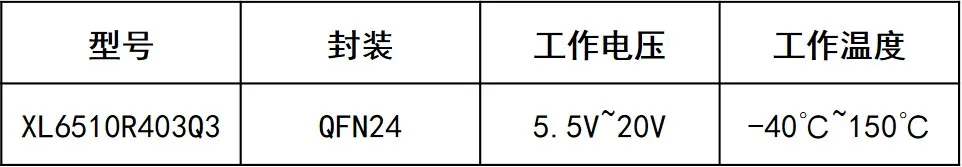

XL6510R产品封装规格


如有需求请联系CHIPWAYS销售团队，邮件�或致电15900881974。
