在之前的课程中，我们一同走进了负载开关IC的世界，初步了解了其基本知识，为后续深入探索奠定了基础。而在实际电路设计中，要想得心应手地运用负载开关IC，仅知晓基本知识还远远不够。今天，芝子就带你一起看看它究竟是如何在电路中大显身手，为我们的系统保驾护航的！
负载开关IC实用功能一览
负载开关IC就像是一个功能强大的“魔法宝盒”，集成了多种实用功能，这些功能相互配合，共同为系统的稳定运行提供基础。接下来，就让我们逐一认识这些功能。
过流保护：系统的“安全卫士”
在电路系统中，过流情况就像一颗隐藏的“定时炸弹”，随时可能引发严重的故障。而过流保护功能就是负载开关IC为系统配备的“安全卫士”。当流向负载开关IC的电流过大时，如连接VOUT引脚的负载与GND短路，过流保护功能会迅速启动，限制输出电流，从而保护负载开关IC自身及整个系统。
以东芝负载开关IC——TCK207G为例，它采用折返式保护电路控制系统，利用限流器实现过流保护功能，在负载电流超过预期值时，防止负载元件损坏。

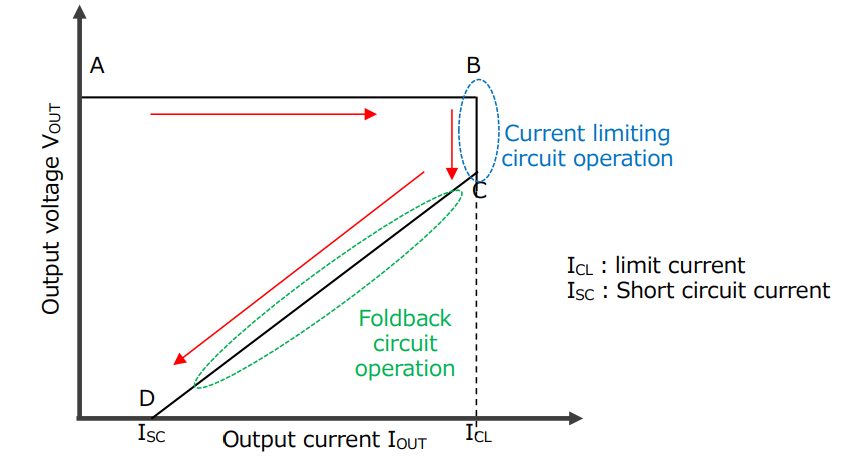

图1. 过流保护的操作
热关断：系统的“温度守护者”
环境温度的变化以及系统自身功耗都可能使负载开关IC产生过多的热量。一旦热量超过散热能力，或当环境温度升高导致结温过度升高时，热关断功能就会及时发挥作用，关闭负载开关IC，保护它和整个系统免受高温的损害。
浪涌电流限流：系统的“平稳启动器”
在负载开关IC导通的瞬间，输出电压会瞬间增大，这可能导致过冲现象，超过负载IC或电路的额定电压。同时，浪涌大电流会流入负载开关IC，导致其无法提供正常的输出电压电平。而浪涌电流限流功能就像是一个“平稳启动器”，将输出电流缓慢升高，从而抑制输出电压过冲和输入电压降，确保系统的稳定性。
自动放电：供电时序的“得力助手”
一个电子系统通常由多个IC和电路组成，要使系统正常工作，就需要设置供电时序，即按照一定的顺序为多个IC和电路供电。在器件关闭时，负载开关IC可以通过连接在VOUT与GND引脚之间的内部N沟道MOSFET对滤波电容器快速放电，为供电时序的设置提供便利。
欠压锁定（UVLO）：系统“电压稳定器”
当负载开关IC的输入电压低于内部阈值时，欠压锁定（UVLO）功能就会关闭其输出，以确保系统稳定性。当输入电压回升至恢复阈值以上时，输出会自动重新导通，使系统继续稳定运行。
反向电流阻断：系统的“电流守护者”
在出现输出电压（VOUT）大于输入电压（VIN）的情况时可能产生反向电流。反向电流阻断功能可防止负载电流从VOUT引脚反向流向VIN引脚，保护系统安全。东芝的负载开关IC——TCK207G就具有这样的能力。

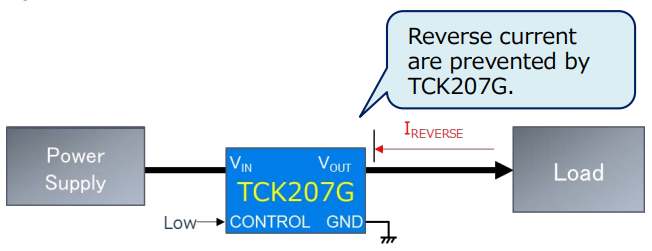

图2. TCK207G的反向电流特性
通过今天的介绍，相信大家对负载开关IC的实用功能有了进一步的了解。下期【芝识课堂】我们将继续为大家带来负载开关IC的相关知识，敬请关注！
