本文中，DigiKey探讨了DC-DC开关稳压器的静态电流，包括其定义、测量条件、电流来源、关键特性及误区，并结合实例进行分析，助力读者全面理解其在电源设计中的重要性。
1. 定义与测量条件
在 DC-DC 开关稳压器中，静态电流 IQ是DC-DC开关稳压器在 “待机但未工作” 状态下的自身功耗基准，反映了 IC 内部基础功能的能耗水平。
静态电流 IQ定义为IC 在无负载、非开关但已使能状态下的电流消耗。具体来说，是在以下条件下测量的：
无负载：IC 输出端无电流流出（降压转换器的 SW 引脚或升压转换器的VOUT引脚无电流），所有电流仅在 IC 内部流向地。
非开关状态：IC 内所有功率开关（主开关、控制开关、同步整流器）均关闭，IC 处于高阻抗状态，功率级与输出完全断开（仅部分器件的 MOSFET 体二极管可能无法关闭）。
已使能：IC 通过 EN 引脚开启，不处于欠压锁定（UVLO）或其他关断状态，且需启用节能模式（若有）。
2. 电流来源与构成
能量输入：IQ的能量来源取决于转换器类型：
降压转换器：IQ通常仅来自输入电压 Vin；
升压 / 降压 - 升压转换器：IQ可能同时来自Vin和VOUT
内部消耗：IQ用于维持 IC 的基本功能，例如为内部精密基准电压源、振荡器、热关断电路、逻辑门等供电。它不包含功率级输入电流或栅极驱动电流，因为在非开关状态下这些电流为零。
3. 关键特性与误区
非无负载输入电流：IQ仅反映 IC 自身的“开销”电流。在实际无负载情况下，IC 仍需周期性开关以维持输出电压（因为输出端存在泄漏损耗），此时的平均输入电流远大于IQ。
测试条件依赖性：IQ规格仅在数据手册规定的输入 / 输出电压、温度等条件下有效。超出推荐范围时，数值无法保证。
4. 总结
IQ是 DC-DC 开关稳压器在“待机但未工作”状态下的自身功耗基准，反映了 IC 内部基础功能的能耗水平。然而，其数值并不等于实际应用中的无负载电流，需结合系统配置进行综合分析。
5. 实例：TPS61220 静态电流

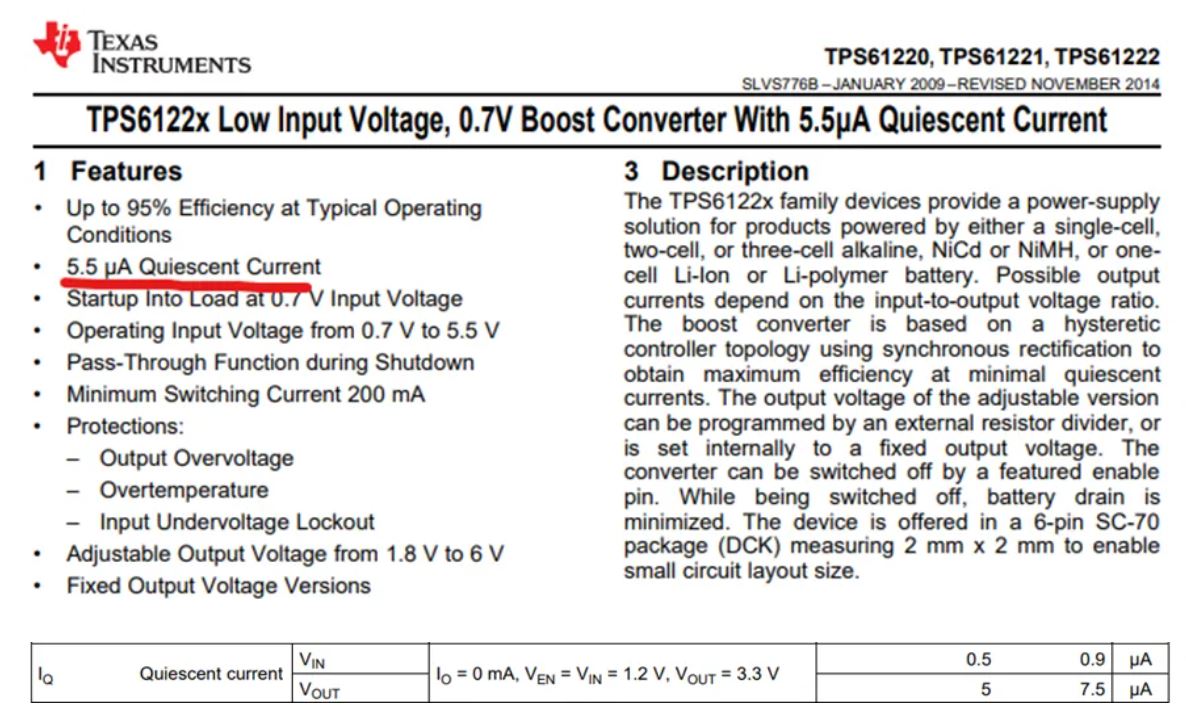

以 TPS61220 为例，其静态电流 IQ是指 IC 在无负载、非开关（功率级关闭）且已使能状态下的自身功耗电流，典型值为 5.5μA（测试条件：IO= 0 mA, VEN= VIN= 1.2 V, VOUT= 3.3 V）。
TI DC-DC 开关稳压器 TPS61220 静态电流 IQ 与实际系统电流的差异
欢迎点击以上参考文章，了解更多。
文章来源：DigiKey
