广芯微发布基于自研芯片的10kW直流供电系统参考平台 — 五电平架构,峰值效率98.8%

概述

广芯微电子(广州)股份有限公司今日推出基于自主研发的高性能多功能微处理器芯片UM32G421开发的10KW五电平直流供电系统的参考设计平台。该平台以单相220V交流电为输入,输出360V-400V可调直流电压,采取自然散热方式,在10%-100%全负载范围内实现超过98%的转换效率,结合五电平拓扑带来的超低纹波与谐波特性,非常适合应用于对能效、功率密度、输出电压质量(低纹波/低谐波)和可靠性要求较高的领域,为工业4.0、绿色数据中心及新能源领域提供高性能、高效能供电解决方案。

传统多电平拓扑受限于控制复杂度与成本,难以规模化商用。本次突破性采用自研UM32G421芯片实现三大创新:
1. 五电平SiC变流拓扑:采用碳化硅五电平AC/DC 变流器,减少功率转换器的损耗,10 – 100% 负载范围内效率大于98%,电流纹波低至4A(满载46A),iTHD<5%(50%负载起)。

2. 自适应模块化控制(AMC):根据负载情况动态调节工作模块数量,确保整机最大效率

的同时,轻载效率也获得大幅提升。

3. 自主可控单芯片集成管理:全国产UM32G421作为主控芯片完成高效ACDC变换及AMC控制算法,同时实现多重保护(输入过流、过压、过功率、温度保护、输出过流、欠压保护),BOM成本降低30%。

该平台的核心优势如下:

·超高效率(>98% @ 10%-100%负载): 这是最核心的优势。适用于长时间运行、能耗成本敏感的应用,如数据中心、通信基站、照明系统、工业生产线、充电桩、储能系统。

·五电平拓扑: 输出极低的输出电压纹波和THD的高质量清洁电能。这对敏感电子设备和需要高精度控制的设备至关重要。同时也降低了EMI滤波需求,有助于提高功率密度。

·宽输出范围(360V-400V DC可调): 适配多种需要高压直流母线的应用标准(如HVDC 380V, 工业驱动器母线)。

·宽负载范围高效率: 适应实际应用中负载波动大的场景(如数据中心服务器负载变化、工业设备启停)。

·单相220V AC输入: 部署灵活方便,适用于普通市电环境,无需三相电,适合分布式部署。

平台硬件方案介绍

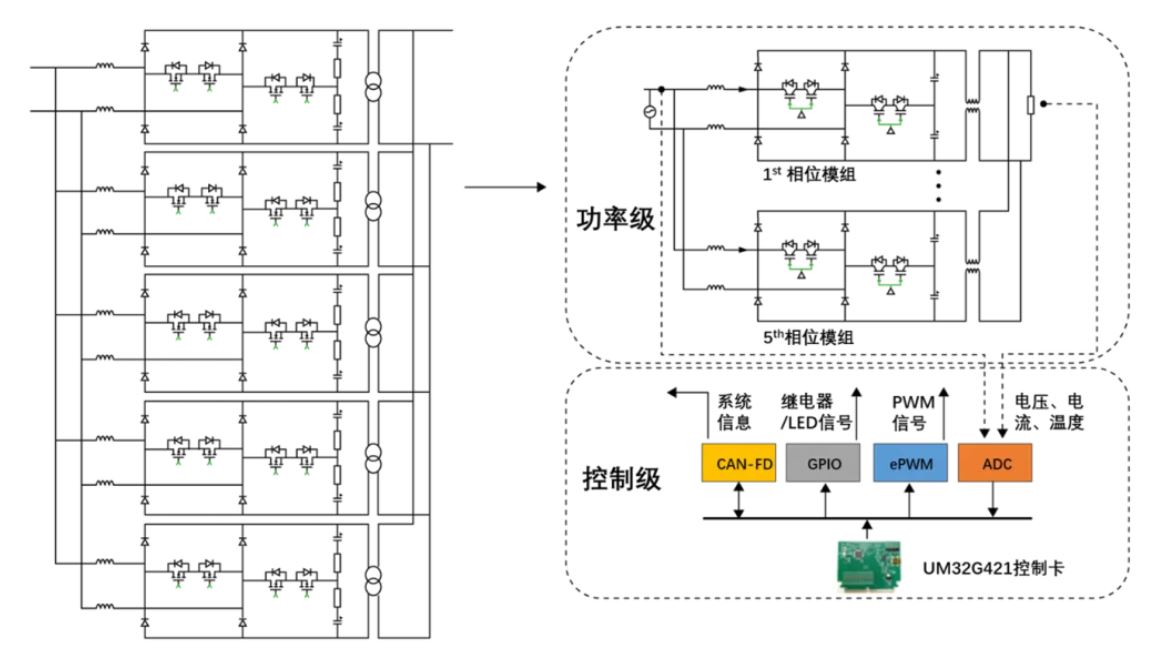

在平台的直流供电系统控制模块中,主要组成部分包括主控MCU UM32G421,开关管和Gate Driver等。通过独立MCU控制,实现交流电压输入,直流电压输出。下图是该直流供电系统的拓扑结构图。

直流供电系统硬件方案示意图

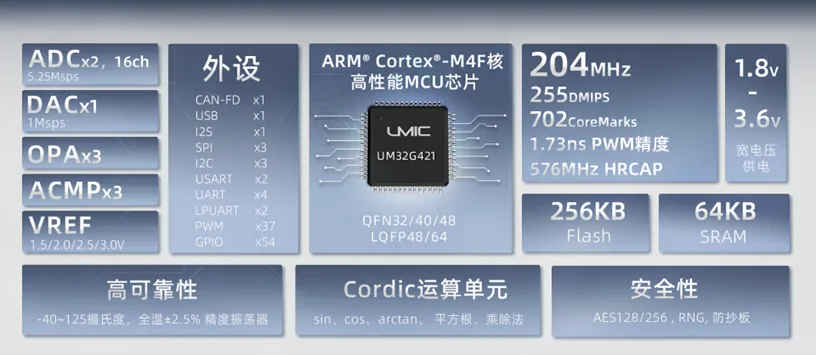

主控芯片是广芯微UM32G421采用ARM Cortex-M4F内核,204MHz主频,支持浮点运算,支持DSP指令集,性能强大,集成了包括多路支持硬件移相的高精度PWM、高采样率SAR ADC、硬件坐标旋转运算协处理器、丰富的外设接口等多种资源,可在-40~125℃稳定工作,能够满足工业控制、汽车电子、新能源等多个领域的应用需求。


平台软件方案介绍

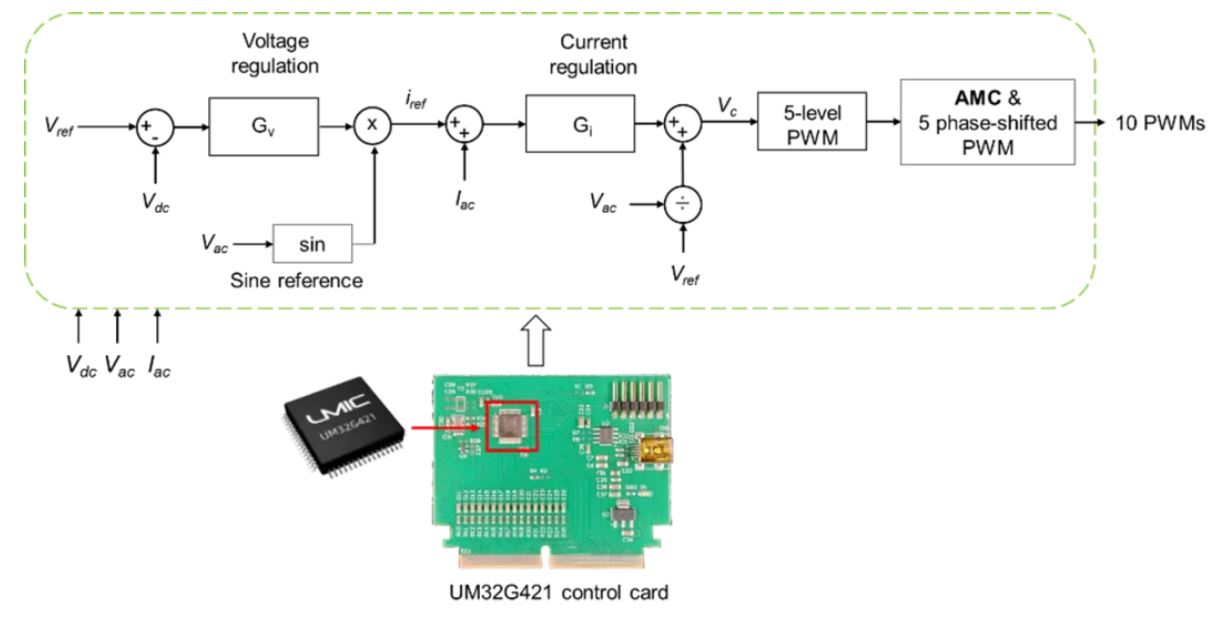

对交流网进行电压、电流采样,通过“调频移相”控制方法实时计算出需要的开关频率和移相角度,实现对输入220V/50Hz电网的交流电压、电流的精确控制,以获得高质量的直流输出电流。

图3:直流供电系统软件方案示意图.JPG直流供电系统软件方案示意图

直流供电系统平台 DEMO

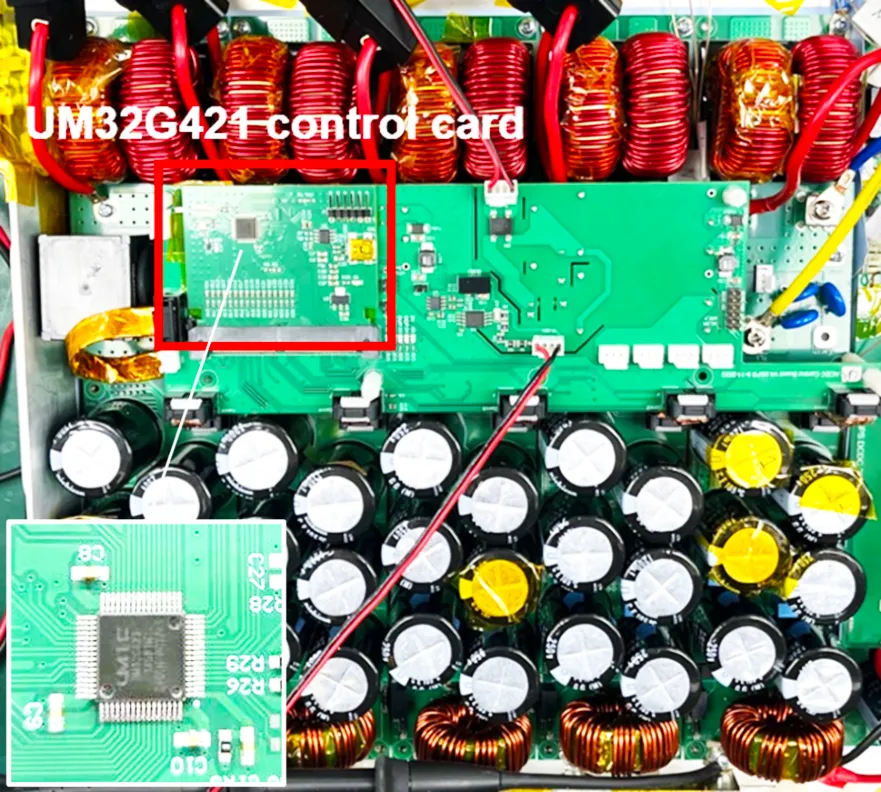

下图是广芯微直流供电系统平台 DEMO板,包括主控MCU,SiC开关管、驱动器、电容等零部件。


直流供电系统DEMO板

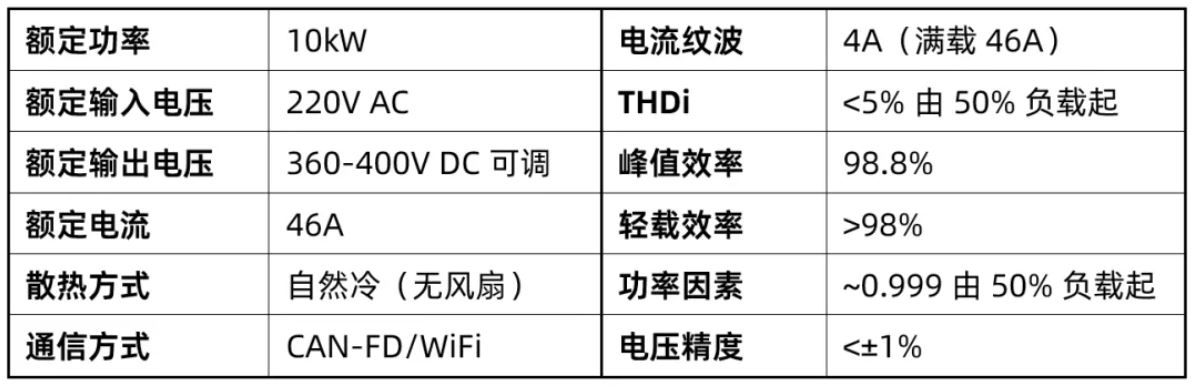

平台功能参数及测试波形

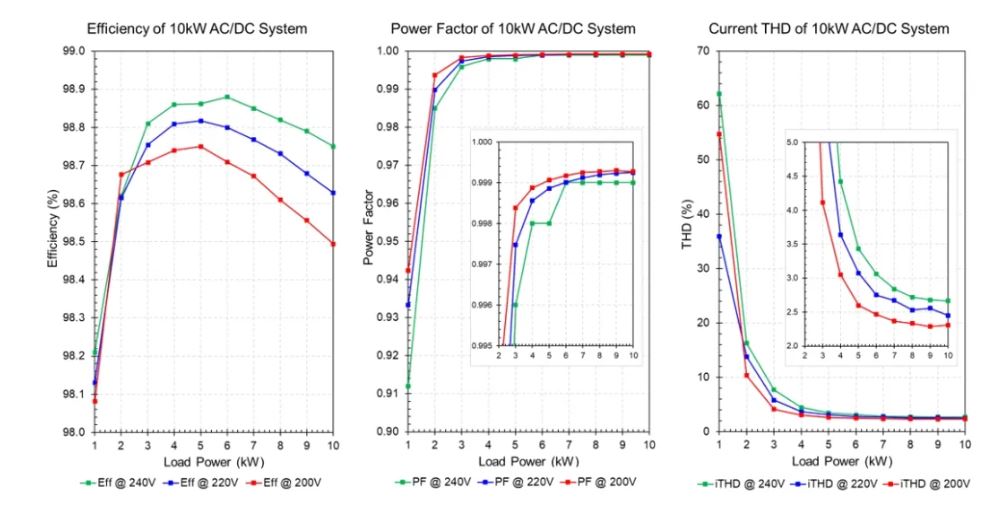

下图是直流供电系统的效率、功率因数和电流总谐波失真曲线。由于采用了AMC控制,电源效率在大于10%负载下达到98%以上,峰值效率可达98.8%。一般情况下,效率高于98.5%。

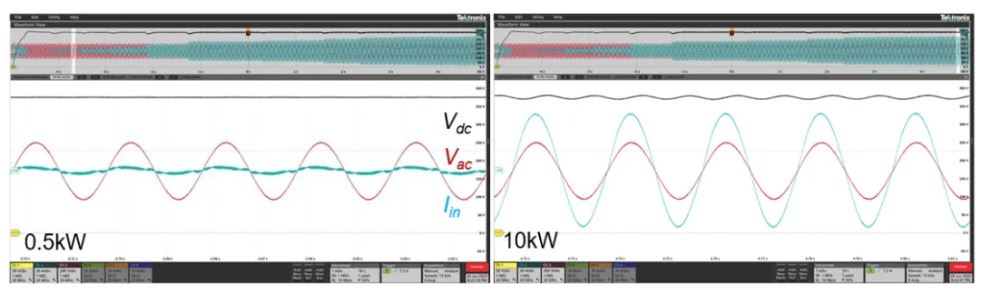

下图是直流供电系统在0.5kW和10kW输出功率下的波形,说明直流供电系统在不同功率下进行可靠工作。

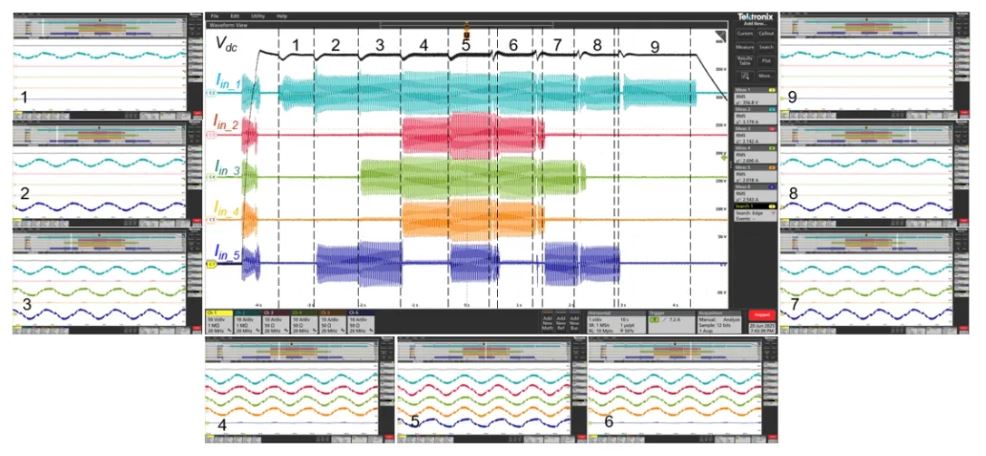

下图是直流供电系统在启动以及步长为1kW负载变化下的波形图。说明直流供电系统可以在不同的负载情况下,启动相应的功率模块数量,确保整机最大效率。

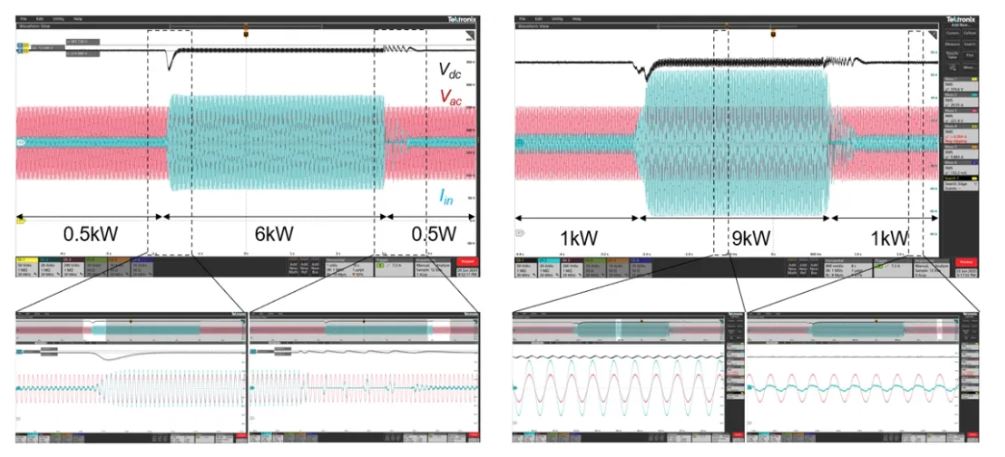

下图是直流供电系统在0.5kW和6kW以及1kW和9kW阶跃负载变化下工作波形,说明直流供电系统在大负载变化下可以保持稳定的直流输出。


应用案例

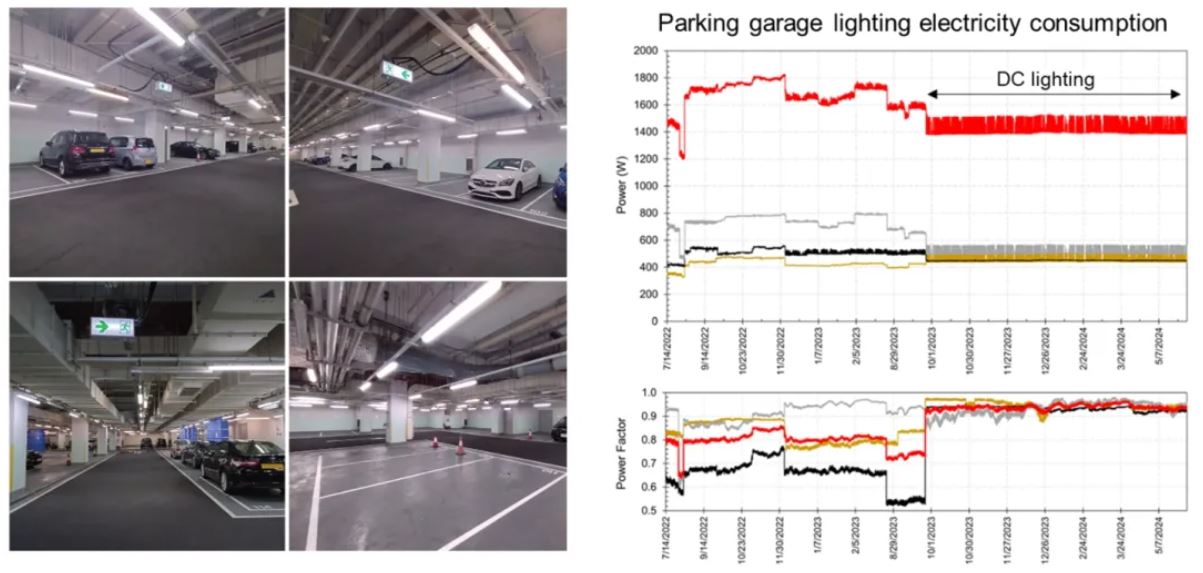

用户使用该平台开发的直流供电系统成功安装在香港某停车场,为直流照明系统供电。左下图为停车场照明系统,为了说明节能效果,同时装有直流照明灯和交流照明灯。右下图是直流照明灯和交流照明灯的能量消耗对比图。相比交流照明系统,直流照明系统可以提供稳定的供电,同时效率提高10%以上。
